湖北十堰井式正火炉环形加热布局，温度场均匀稳定

一、环形加热布局的核心设计：元件选型与空间适配
环形加热布局是井式正火炉实现温度场均匀的基础，需结合炉体结构、加热需求选择适配的加热元件，并通过科学排布确保热量均匀扩散。
加热元件选型：匹配温度区间与炉体特性
中低温正火（600-900℃，如亚共析钢 45#、20CrMnTi）：多采用0Cr25Al5 电阻丝或Cr20Ni80 电阻带。电阻丝直径根据炉体功率设计（通常 3-6mm），绕制成螺旋状嵌入炉衬凹槽；电阻带则剪裁成弧形，贴合炉壁曲面安装，两种元件均具备抗氧化性强、发热均匀的特点，单根元件功率偏差≤±2%，避免局部热量集中。例如，处理 20CrMnTi 钢正火（880℃）时，电阻丝工作温度稳定在 950-1000℃，无明显老化现象，确保长期加热一致性。
高温正火（900-1200℃，如过共析钢 T12、轴承钢 GCr15）：选用硅碳棒或硅钼棒。硅碳棒最 高使用温度 1450℃，呈管状结构（直径 15-25mm，长度 300-800mm），通过专用夹具垂直固定在炉壁；硅钼棒耐温达 1700℃，为 U 型或直杆状，适合超高温场景。这类元件热响应速度快，通电后 3-5 分钟即可达到额定温度，能快速补偿炉内热量损耗，维持高温环境稳定。
燃气加热型布局：针对大型井式炉（处理量 10 吨以上），采用高速燃气烧嘴环形布置，烧嘴出口速度 80-120m/s，喷出的高温火焰沿炉壁切线方向流动，形成螺旋状气流，促进炉内热量循环。烧嘴间距根据炉体直径调整（通常 500-800mm / 个），确保火焰覆盖无死角，同时配备火焰监测器，实时检测燃烧状态，避免熄火导致的局部降温。
空间排布原则：确保热量均匀辐射
垂直间距优化：加热元件沿炉壁垂直方向分层布置，层间距 200-300mm，且上下层元件交错排列（如上层元件位于 100mm、400mm 高度，下层位于 250mm、550mm 高度），避免垂直方向出现 “热量断层”。以直径 1.5 米、高度 5 米的井式炉为例，共布置 8 层电阻丝，每层 6 根，均匀环绕炉壁，确保从炉底到炉顶的温度梯度≤±1℃/ 米。
径向距离控制：元件与炉壁内侧距离保持 50-80mm，既避免元件直接接触炉衬导致的热量传导损耗，又确保热量通过辐射与对流方式高效传递至炉内。同时，元件与工件的最小距离≥150mm，防止工件局部过热（如长轴类工件悬挂时，表面与元件距离控制在 200-300mm），确保工件表面温度均匀。
炉口与炉底强化：炉口因频繁开启易散热，在炉盖内侧增设 1-2 圈环形加热元件（功率为侧壁元件的 80%），补偿炉口热量损失；炉底设置 2-3 组加热元件，解决 “热空气上浮” 导致的炉底温度偏低问题，使炉内上下温差控制在 ±2℃以内，彻底消除卧式炉 “下冷上热” 的弊端。
二、温度场均匀性的实现机制：辐射 + 对流双重作用
环形加热布局通过 “辐射主导、对流辅助” 的热量传递方式，构建稳定均匀的炉内温度场，避免工件局部温度偏差。
辐射传热：全域覆盖无死角
环形布置的加热元件形成 “圆筒形辐射源”，热量以红外线形式向炉内全方位辐射，工件表面任意点接收的辐射热量基本一致。例如，直径 50mm、长度 3 米的 GCr15 棒材垂直悬挂于炉内，其表面各部位接收的辐射强度差异≤3%，确保棒材整体温度同步升高，避免出现 “两端过热、中部偏冷” 的情况。
炉衬反射强化：炉衬内侧采用高反射率材料（如氧化铝涂层），反射率达 85% 以上，可将元件辐射的热量反射回炉内，减少炉壁吸收损耗。同时，炉衬的保温性能（导热系数≤0.15W/(m・K)）确保炉壁外侧温度≤60℃，进一步降低热量外泄，维持炉内辐射环境稳定。
对流传热：促进热量循环
自然对流：加热元件加热周围空气，热空气密度降低向上流动，冷空气从炉底补充，形成垂直对流循环，带动炉内热量均匀分布。环形布局使热空气沿炉壁螺旋上升，避免局部气流停滞，例如在 800℃正火温度下，炉内空气流速可达 0.2-0.3m/s，确保不同高度的温度差异≤±1℃。

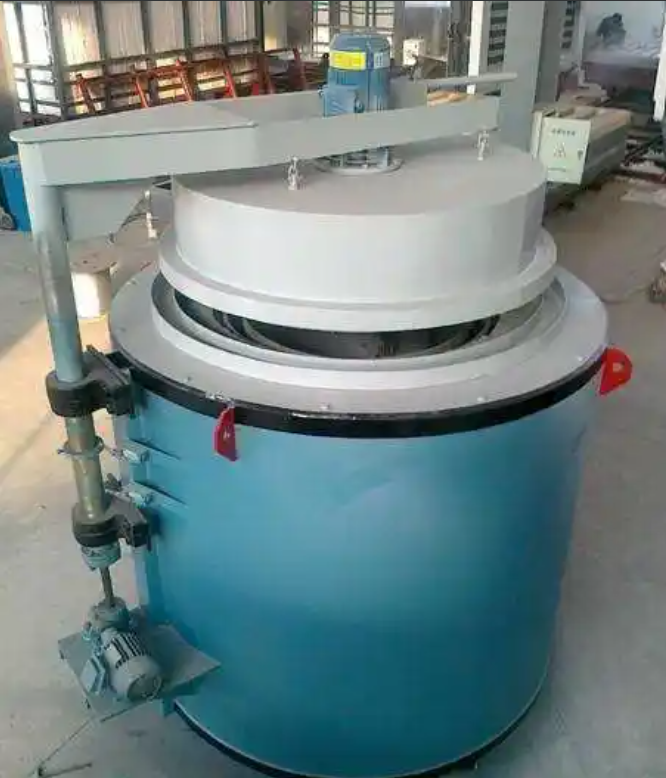

强制对流优化（高端设备）：部分井式炉在炉盖中心安装耐高温循环风机（风速 1-2m/s），风机旋转带动炉内空气形成径向对流，将炉壁附近的高温空气推向炉中心，同时将中心区域的冷空气送至炉壁加热，进一步缩小径向温差。例如，处理直径 2 米的大型轴类工件时，强制对流可使工件表面与炉壁的温度差从 ±3℃降至 ±1.5℃，大幅提升加热均匀性。
三、温度场优化的辅助设计：消除干扰因素
除核心布局外，通过结构与系统设计进一步优化温度场，应对生产中的各种干扰因素。
炉体结构的密封性强化
炉盖与炉体法兰面采用 “石墨密封垫 + 液压压紧圈” 双重密封，密封垫压缩量控制在 20%-30%，确保缝隙漏风率≤0.5%，避免冷空气渗入导致的局部降温。例如，炉口附近若存在 1mm 缝隙，每小时会渗入约 0.5m³ 冷空气，导致炉口区域温度降低 5-8℃，而良好的密封可将这一温差控制在 ±2℃以内。
炉体侧壁与底部的接口（如热电偶孔、电缆孔）采用耐高温密封套（材质为陶瓷纤维或金属波纹管），防止热量从接口处泄漏，维持炉内整体温度稳定。
动态温控的实时补偿
多测点监测：炉内设置 3-6 组热电偶（炉顶、炉中、炉底、炉壁中部、炉中心各 1 组），实时采集不同区域温度数据，采样频率 1 次 / 秒，精 准捕捉温度波动。例如，当炉底温度低于设定值 2℃时，温控系统立即增大炉底加热元件功率，快速补偿热量，避免温差扩大。
自适应调节算法：采用模糊 PID 控制算法，根据工件装炉量、材质特性自动调整加热功率分布。例如，装炉量增加 50% 时，系统自动提高下层元件功率（增幅 10%-15%），抵消工件吸收的额外热量；处理高导热性工件（如铝合金）时，增大元件功率密度，加快热量传递速度，维持温度稳定。
工件悬挂的精 准定位
专用料架设计：料架为圆柱形框架结构，材质为耐高温合金钢（如 310S），工件通过挂钩垂直悬挂，且所有工件的轴线与炉体轴线平行，确保工件到炉壁的距离一致（偏差≤10mm）。例如，批量处理直径 50mm 的棒材时，料架圆周均匀分布 20 个挂钩，每个挂钩到炉壁的距离均为 600mm，保证所有棒材加热条件相同。
防晃动固定：料架底部与炉底定位装置（如锥形定位销）配合，防止料架在加热过程中因气流冲击晃动，避免工件与元件距离变化导致的温度偏差。同时，料架顶部与炉盖导向杆连接，进一步确保料架居中，维持工件在炉内的稳定位置。
