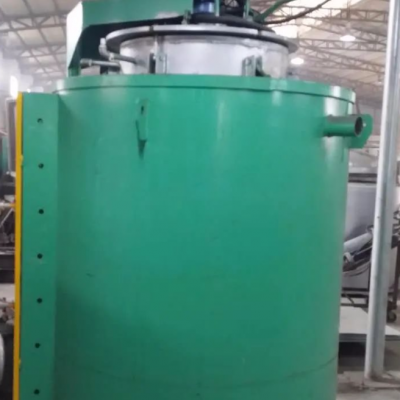

湖北十堰井式氮化炉低温氮化构建表面强化层的深度解析

井式氮化炉的核心竞争力源于 “低温氮化工艺”—— 在 500-580℃的低温区间内，通过精 准控制氨气分解、氮原子渗透与反应，在长轴类工件表面构建 “高硬度、高结合力、耐磨损” 的强化层，既避免高温导致的工件变形，又实现表面性能的跨越式提升。以下从技术机制、关键控制、强化层特性三方面深度拆解：
一、技术机制：三步协同，构建双层强化结构
低温氮化构建强化层的过程，是 “氨气分解 - 氮原子渗透 - 化合物生成” 的动态协同，最终形成 “化合物层 + 扩散层” 的双层结构，各阶段机制明确且环环相扣：
1. 第 一步：氨气精 准分解，生成活性氮原子
这是氮化的 “原料制备” 阶段，核心是通过温度与气氛控制，让氨气（NH₃）分解为具有强渗透能力的活性氮原子（[N]），而非无效的氮气（N₂）：
分解反应与条件：在 500-580℃下，氨气发生可逆分解反应（2NH₃ ⇌ 3H₂ + 2 [N]），温度过低（＜500℃）则分解速率慢，活性氮原子不足，导致氮化效率低；温度过高（＞580℃）则反应过度，生成大量氢气（H₂）与氮气（N₂），氮气无法渗透，还会稀释活性氮原子浓度；
气氛控制关键：井式氮化炉通过 “氨气流量 + 排气调节” 维持炉内 “弱氧化性氛围”—— 氨气流量控制在 5-15m³/h（根据炉体容积调整，2m³ 炉体通常设 8-10m³/h），同时通过排气口阀门调节排气量，使炉内氨气分解率稳定在 30%-50%（通过气体分析仪监测，分解率过高则减少氨气通入，过低则加大流量），确保活性氮原子浓度维持在 10²⁰-10²¹ atoms/m³，为后续渗透提供充足 “原料”。
2. 第二步：氮原子渗透扩散，突破工件表层
活性氮原子生成后，需克服工件表层原子间作用力，完成 “吸附 - 渗透 - 扩散” 的过程，这是决定强化层深度的核心阶段：
吸附与渗透：活性氮原子首先吸附在工件表面（钢铁工件表面的 Fe 原子具有强吸附性），通过 “表面扩散” 到达 Fe 原子间隙位置，随后在浓度梯度（表面 [N] 浓度高，心部低）与温度驱动下，逐步渗入工件表层（深度 0.1-0.5mm，具体取决于保温时间：保温 4h 达 0.1-0.2mm，保温 8h 达 0.4-0.5mm）；
井式炉的渗透优势：垂直悬挂的工件布局，配合炉内 1-1.5m/s 流速的气氛循环（由 310S 材质高温风扇驱动），使活性氮原子 360° 均匀接触工件表面，避免水平放置时 “底部气流死角” 导致的渗透不均；同时，环形加热元件确保炉内温差≤±3℃，工件各部位温度一致，氮原子渗透速率同步（如 10m 长风电主轴，两端与中部的渗透深度偏差≤0.02mm）。
3. 第三步：氮铁反应，形成双层强化结构
渗透至表层的氮原子，与工件中的 Fe 原子及合金元素（如 Cr、Mo，若为合金结构钢）发生化学反应，生成稳定的氮化物，最终形成双层结构：
化合物层（外层）：在工件最表层（厚度 5-20μm），氮原子与 Fe 原子反应生成 Fe₄N（γ\' 相）和 Fe₂N（ε 相），其中 Fe₄N 占比 70%-80%（硬度 800-1000HV），Fe₂N 占比 20%-30%（硬度 1000-1200HV），两者交织形成致密的 “硬质外壳”，可抵御外部摩擦与腐蚀介质侵蚀；
扩散层（内层）：在化合物层下方（厚度 0.05-0.45mm），氮原子浓度随深度递减，不形成独立化合物，而是以 “间隙固溶体” 形式存在于 Fe 晶格中，同时与 Cr、Mo 等合金元素形成微量合金氮化物（如 CrN、MoN），硬度从表层的 800HV 逐步降至心部的 200-300HV（45# 钢心部硬度），形成 “硬度梯度”—— 这种梯度设计避免了强化层与心部的硬度突变，大幅提升结合力（结合强度≥300MPa，远超镀铬层的 100-150MPa），防止使用中强化层脱落。
二、关键控制要素：四维度精 准调控，保障强化层质量
低温氮化构建强化层的质量（硬度、均匀性、结合力），依赖于 “温度、时间、气氛、工件预处理” 四维度的精 准控制，任何一环偏差都会导致质量缺陷：
1. 温度控制：±1℃精度，避免局部过热
采用 “多段独立控温 + PID 闭环调节”：炉体按高度每 1.5m 设一个加热段（如 8m 深炉体设 6 段），每段配备独立的 0Cr25Al5 电阻丝与 K 型热电偶，热电偶实时采集温度数据（采样频率 1 次 / 秒），反馈至 PLC 系统后，通过固态继电器调节加热功率（精度 ±1%），确保炉内有效加热区温差≤±3℃，工件表面各点温度偏差≤±1℃—— 若局部温度过高（如某段超 580℃），会导致该区域化合物层过厚（＞20μm）且脆化，使用中易开裂；温度过低则该区域氮化不足，硬度低于 800HV。
2. 时间控制：按深度需求，阶梯式保温
保温时间直接决定强化层深度，需按工件要求阶梯式设定：
浅深度需求（如液压活塞杆，强化层 0.1-0.2mm）：保温 4-5h，确保化合物层厚度 5-10μm，扩散层 0.05-0.1mm，兼顾耐磨性与韧性；
深深度需求（如风电场主轴，强化层 0.3-0.4mm）：保温 7-8h，化合物层厚度 15-20μm，扩散层 0.15-0.25mm，抵御长期风沙磨损；
时间偏差影响：保温不足则深度不够，使用中强化层易快速磨损；保温过长则扩散层过厚，导致工件表层韧性下降（如 45# 钢保温超 10h，表层冲击韧性从 50J/cm² 降至 30J/cm²）。
3. 气氛纯度：氨气纯度≥99.99%，杜绝杂质干扰
氨气中的水分、油污、氧气等杂质会严重影响强化层质量：
水分（H₂O）：会与活性氮原子反应生成 NH₄OH，阻碍氮原子渗透，还会导致工件表面生锈；
氧气（O₂）：会与 Fe 反应生成 FeO，形成 “氧化膜屏障”，隔绝活性氮原子与 Fe 原子接触；
因此，井式氮化炉需使用纯度≥99.99% 的高纯氨气，且氨气钢瓶出口需加装 “干燥过滤器”（吸附水分，露点≤-40℃）与 “精密过滤器”（过滤油污、粉尘，过滤精度 0.1μm），同时每批次生产前用高纯氮气吹扫管路（吹扫时间 10-15min），避免管路残留杂质污染炉内气氛。
4. 工件预处理：表面洁净 + 去应力，确保渗透均匀
工件表面状态直接影响氮原子吸附与渗透：
表面洁净：装炉前需通过 “溶剂脱脂（用酒精或丙酮）+ 喷砂（石英砂，粒度 80-120 目）” 去除表面油污、锈迹与氧化皮 —— 油污加热后会碳化，形成 “碳膜” 阻碍渗透；氧化皮会直接隔绝活性氮原子，导致该区域无强化层（形成 “露底” 缺陷）；
去应力处理：工件（尤其是锻造件、机加工件）需先经 200-250℃低温去应力退火（保温 2-3h），消除表面机加工应力与内部组织应力 —— 应力集中区域会优先吸附氮原子，导致该区域强化层过厚（如应力集中处厚度 25μm，正常区域 15μm），形成 “厚度不均”，使用中易因应力叠加开裂。
三、强化层核心特性：四大优势，满足高端需求
通过上述精 准控制，井式氮化炉构建的表面强化层具有 “高硬度、高结合力、耐磨损、低变形” 四大核心特性，完全适配长轴类工件的使用需求：
高硬度与均匀性：化合物层硬度 800-1200HV（相当于 HRC 60-70），远超未氮化工件（45# 钢表面硬度 200-250HV），且全工件表面硬度波动≤50HV（如 10m 风电主轴，两端与中部硬度偏差≤30HV），确保使用中磨损均匀；
高结合力：扩散层的 “硬度梯度” 设计，使强化层与心部结合强度≥300MPa，通过 “划格试验”（GB/T 9286-1998）检测，强化层无脱落、无起皮，远超镀铬层（结合强度 100-150MPa，易脱落）；
优异耐磨性与耐腐蚀性：在干摩擦工况下（如电机轴与轴承配合），氮化工件的磨损量仅为未氮化工件的 1/3-1/5；在潮湿环境中（如风电机舱），强化层的耐腐蚀性比未处理件提升 2-3 倍（通过中性盐雾试验，48h 无明显锈蚀）；
工件变形极小：500-580℃的低温工艺，远低于钢铁材料的相变温度（Ac1，约 723℃），工件无组织相变导致的体积变化；配合垂直悬挂的受力方式，长轴工件弯曲变形量≤0.05mm/m（如 2m 长汽车半轴，变形量≤0.1mm），无需后续校直工序。
