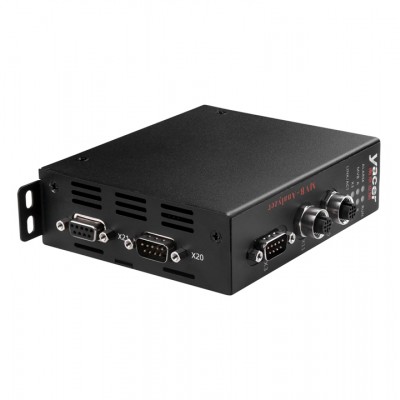

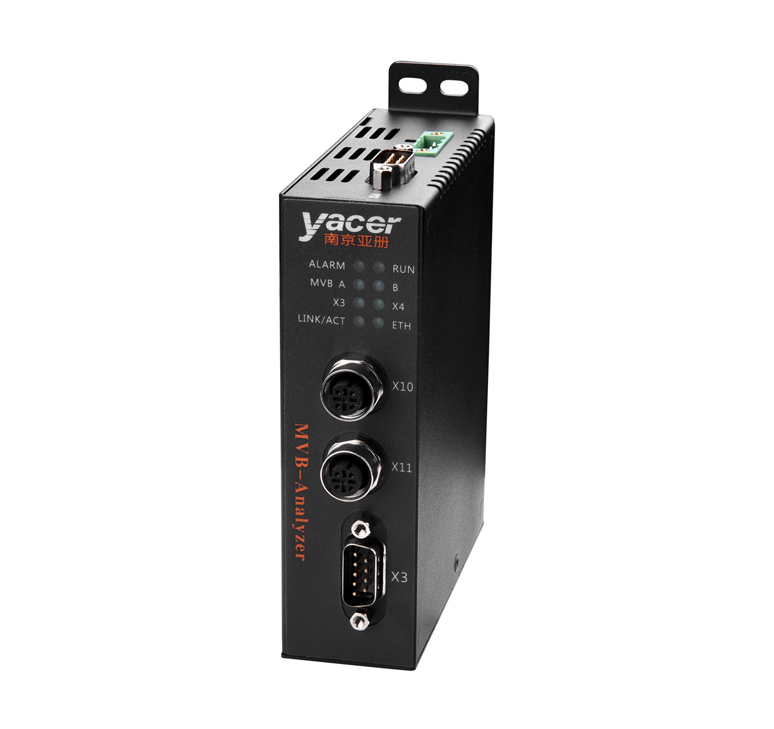

亚册MVB-Analyzer协议分析仪
1.1 简介
亚册MVB-Analyzer协议分析仪，提供1x MVB接口、2x以太网接口、以及2x扩展接口，能够采集列车通信总线的MVB帧、WTB帧、同步HDLC帧、CAN帧、UART串口数据，通过以太网接口发送给计算机。
借助亚册MVB-Monitor监控分析软件，可以分析和诊断MVB总线数据，还可实现MVB主站仿真，帮助工程师调试设备的MVB接口、监视MVB总线运行状况。
工业级宽温，完善的隔离保护，尺寸小巧、适用于列车网络通信。
1.2 应用
l 多功能车辆总线（Multifunction Vehicle Bus）监控分析
l 绞线式列车总线（Wire Train Bus）监视
l HDLC（High-level Data link Control）协议诊断测试
l CAN总线检测
l RS-232/422/485串口采集测试
l MVB、WTB、HDLC、UART、CAN转以太网
l 列车通信网络（TCN）
l 列车设备的开发、调试、测试
1.3 特点
l 1x MVB接口，可选EMD、ESD+介质
l 2x 100M以太网接口
l 2x扩展接口，可选RS-232、RS-422、RS-485串口或CAN总线接口
l 串口支持异步UART、同步HDLC协议
l 配套易用的MVB-Monitor分析软件
l 编程接口开放
1.4 订购信息
|
MVB-Analyzer |
- |
M |
0 |
5 |
5 |
-LV |
|
|
MVB物理层介质类型： |
|
|
|
|
|
|
|
|
l EMD |
M |
|
|
|
|
|
|
|
l ESD+ |
S |
|
|
|
|
|
|
|
协议支持： |
|
|
|
|
|
||
|
l UDP |
0 |
|
|
|
|
||
|
l UDP，HDLC |
1 |
|
|
|
|
||
|
扩展接口X3定义： |
|
|
|
|
|||
|
l 无 |
0 |
|
|
|
|||
|
l 全双工RS-232串口 |
3 |
|
|
|
|||
|
l 全双工RS-422串口 |
4 |
|
|
|
|||
|
l 半双工RS-485串口 |
5 |
|
|
|
|||
|
扩展接口X4定义： |
|
|
|
||||
|
l 无 |
0 |
|
|
||||
|
l 全双工RS-422串口 |
4 |
|
|
||||
|
l 半双工RS-485串口 |
5 |
|
|
||||
|
l CAN总线接口 |
6 |
|
|
||||
|
供电电压范围： |
|
|
|||||
|
l 标称24 V，范围9 ~ 36VDC |
-LV |
|
|||||
|
l 标称36V、48V，范围18 ~ 75VDC |
-MV |
|
|||||
|
l 标称72V、96V、110V，范围40 ~ 160VDC |
-HV |
|
|||||
|
MVB连接器螺栓规格 |
|
||||||
|
l 公制M3 |
<空> |
||||||
|
l 英制UNC4-40 |
-UNC |
||||||
1.5 技术规格
|
项目 |
参数 |
详细规格 |
|
MVB 接口 |
连接器 |
1 x DB9 针型（X20）+ 1 x DB9 孔型（X21） |
|
物理介质 |
可选EMD、ESD+ |
|
|
逻辑介质 |
支持EMD、ESD |
|
|
隔离保护 |
2.5 kVrms |
|
|
扩展接口 X3 |
连接器 |
1 x DB9 针型 |
|
接口类型 （三选一） |
RS-232全双工串口 RS-422全双工带隔离串口 RS-485半双工带隔离串口 |
|
|
工作模式 |
异步UART，同步HDLC协议（可选） |
|
|
波特率 |
同步 ≤ 6 Mbps 异步 ≤ 1.5 Mbps |
|
|
隔离保护 |
2.5 kVrms |
|
|
扩展接口 X4 |
连接器 |
1 x DB9 针型 |
|
接口类型 （三选一） |
CAN总线隔离接口（CAN 2.0A、CAN2.0B，ISO 11898） RS-422全双工带隔离串口 RS-485半双工带隔离串口 |
|
|
工作模式 |
异步UART，可选支持同步HDLC协议 |
|
|
波特率 |
串口：同步 ≤ 6 Mbps，异步 ≤ 1.5 Mbps CAN：50 Kbps ~ 1 Mbps |
|
|
隔离保护 |
2.5 kVrms |
|
|
以太网 接口 |
连接器 |
2 x M12 （D编码孔型） |
|
功能 |
支持以太网交换、双IP |
|
|
速率 |
100 Mbps |
|
|
网络协议 |
TCP/IP |
|
|
编程接口 |
UDP Server、UDP Client 支持单播/组播/广播 |
|
|
隔离保护 |
1.5 kVrms |
|
|
配套软件 |
配置工具 |
yacer-DMS配置管理软件 |
|
监控软件 |
MVB-Monitor监控分析软件 |
|
|
采集软件 |
MVB-Acquisition采集显示软件 |
|
|
电源 |
供电电压 |
LV：标称24 V，范围9 ~ 36VDC MV：标称36V、48V，范围18 ~ 75VDC HV：标称72V、96V、110V，范围40 ~ 160VDC |
|
隔离保护 |
> 1.5 kVrms，支持防反接保护 |
|
|
功耗 |
< 3 W |
|
|
电源接口 |
3位5mm端子（Phoenix Contact MSTB 2,5 / 3-GF兼容） |
|
|
机械特性 |
尺寸 |
高x宽x深：124 x 36 x 104 mm |
|
重量 |
500g |
|
|
工作环境 |
工作温度 |
-40 ~ +70℃ |
|
存储温度 |
-40 ~ +85℃ |
|
|
工作湿度 |
5 ~ 95% RH（无凝结） |
