Q41F-ZL法兰铝合金球阀

产品名称：	法兰铝合金球阀	产品型号：	Q41F-ZL
公称通径：	DN50～DN100	结构形式：	球形
公称压力：	0.4Mpa～0.6MPa	连接方式：	圆法兰、方法兰
适用温度：	≤60ºC	驱动方式：	手动
阀体材质：	铝合金	制造标准：	国标GB、德国DIN、美国API、ANSI、ISO
适用介质：	柴油、汽油、煤油	生产厂家：	浦首阀门

产品说明

Q41F-ZL法兰铝合金球阀采用铝合金壳体，不锈钢球芯，具有材料配制合理结构紧凑，重量轻，体积小，使用方便等优点，设有限位和加锁装置，安全可靠。广泛用于非腐蚀性液体输送管道开闭控制（如油罐车，加油站等）调整：旋转法兰内密封座可调整板杆轻重和消除渗漏，当密封环与球面封部位有损伤时，要修正其密封面或者更换。

产品介绍

法兰铝合金球阀又名铝合金槽车球阀，按外形结构可分为铝直通槽车方球阀和铝直通槽车圆球阀，采用铝合金壳体，不锈钢球芯，具有结构紧凑，重量轻，体积小，使用方便等优点，设有限位和加锁装置，安全可靠。广泛用于非腐蚀性液体输送管道开闭控制（如油罐车，加油站等）旋转法兰内密封座可调整板杆轻重和消除渗漏，当密封环与球面部位有损伤时，要修正其密封面或者更换。

产品特点

1、铝合金球阀设有方法兰连接跟圆法兰连接，满足不同管道需求。
2、采用铝合金壳体，具有结构紧凑，重量轻，体积小。
3、结构紧凑，设有限位和加锁装置，旋转法兰内密封座可调整扳杆轻重和消除渗漏。

产品优点

1．流体阻力小，全通径的球阀基本没有流阻。
2．结构简单、体积小、重量轻。
3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种氟塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维护方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

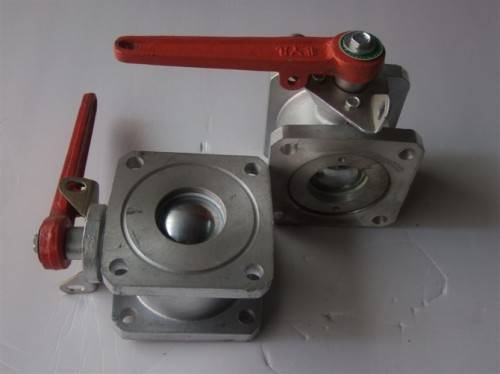

方型法兰及圆型法兰对比图

材料及参数

壳体材质	铝合金
阀杆材质	45#镀铬
球心材质	不锈钢304
手柄材质	碳钢
密封圈材质	聚四氟乙烯
阀杆密封	耐油橡胶
公称压力	0.6MPa
壳体试验压力	0.6MPa
密封试验压力	0.45MPa
适用介质	汽油、煤油、柴油
工作环境	-30～+60℃

外形结构图

外形连接尺寸

公称口径	外形连接尺寸（mm）
公称口径	L	A	d	D	Z-K
DN50	86	120	130	96	4-12
DN65	115	140	155	120	4-14
DN80	130	150	162	135	4-14
DN100	155	180	195	166	4-14
