品牌浦首阀门 有效期至长期有效 最后更新2023-03-28 10:50
使用温度≤80℃ 适应介质空气、海水、蒸汽、煤气、油品等 驱动形式手动、蜗杆蜗轮传动、气传动、电传动
浏览次数415

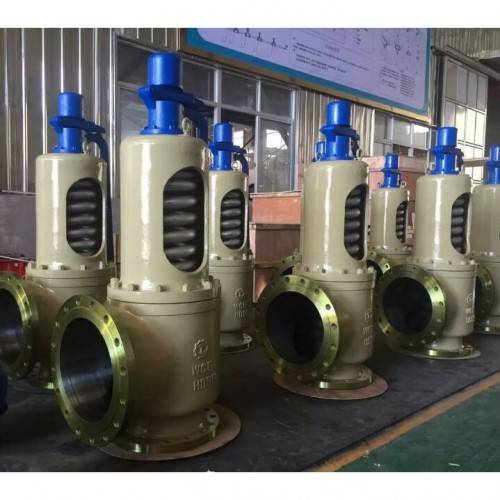

A44Y,A48Y蒸汽管道安全阀

产品名称： 蒸汽管道安全阀 产品型号： A44Y、A48Y
公称通径： DN15～DN400 结构形式： 弹簧式
公称压力： 1.6MPa～16.0MPa 连接方式： 法兰、焊接、螺纹
适用温度： -29ºC～+540ºC 驱动方式： 弹簧自动起跳
阀体材质： 铸钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI
适用介质： 水、蒸汽、空气、气体等 生产厂家： 浦首阀门

产品说明

A44Y、A48Y蒸汽管道安全阀适用于工作温度≤540℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。是一种由进口静压开启的自动泄压防护装置，它是压力容器最为重要的安全附件之一。

功能特点

它的功能是：当容器内压力超过某一定值时,依靠介质自身的压力自动开启阀门，迅速排出一定数量的介质。当容器内的压力降到允许值时，阀又自动关闭，使容器内压力始终低于允许压力的上限，自动防止因超压而可能出现的事故，所以安全阀又被称为压力容器的最终保护装置。

主要零件

NO 零件名称 材料
1 阀体 WCB
2 阀座 ZG2Cr13
3 调节圈 ZG2Cr13
4 阀瓣 2Cr13
5 导向套 2Cr13
6 阀盖 ZG230-450
7 弹簧 50CrVA
8 阀杆 2Cr13
9 扳手 ZG200-400
10 调整螺杆 45
11 保护罩 ZG200-400
12 密封面材料 "H"堆焊D507,"Y"堆焊Co基硬质合金

外形结构图

A44Y,A48Y蒸汽管道安全阀(图1)

主要外形尺寸1.6MPa

型号 公称通径 do D K g g1 b f f1 Z-ød f L L1 H
A48Y-16C
A44Y-16C
A44Y-16P
A44Y-16R 		20 15 105 75 55 16 2 4-14 2 110 95 411
25 16 115 85 65 16 2 4-14 2 110 95 411
32 20 140 100 78 18 2 4-18 3 115 100 411
40 25 150 110 85 18 3 4-18 3 120 110 472
50 32 165 125 100 20 3 4-18 3 135 120 532
65 40 185 145 120 20 3 4-18 3 160 140 556
80 50 200 160 135 20 3 8-18 3 170 135 561
100 65 220 180 155 20 3 8-18 3 195 175 667
125 80 250 210 185 22 3 8-18 3 210 190 857
150 100 285 240 210 24 3 8-23 3 255 230 915
200 125 340 295 265 26 3 12-23 3 300 260 1073
250 150 405 355 320 30 3 12-26 4 350 320 1307
300 220 460 410 375 30 4 12-26 4 370 350 1233
350 250 520 470 435 34 4 16-26 4 500 450 1711
400 280 580 525 485 36 4 16-30 4 500 450 1780

主要外形尺寸2.5MPa

型号 公称通径 do D K g g1 b f f1 Z-ød f L L1 H
A48Y-25
A44Y-25C
A44Y-25P
A44Y-25R 		20 15 105 75 55 16 2 4-14 2 110 95 411
25 16 115 85 65 16 2 4-14 2 110 95 411
32 20 140 100 78 18 2 4-18 3 115 100 411
40 25 150 110 85 18 3 4-18 3 120 110 472
50 32 165 125 100 20 3 4-18 3 135 120 532
65 40 185 145 120 22 3 8-18 3 160 140 556
80 50 200 160 135 22 3 8-18 3 170 135 561
100 65 230 190 160 24 3 8-23 3 195 175 667
125 80 270 220 188 28 3 8-26 3 210 190 857
150 100 300 250 218 30 3 8-26 3 255 230 915
200 125 360 310 278 34 3 12-26 3 300 260 1073
250 150 425 370 332 36 3 12-30 4 350 320 1307
300 220 485 430 390 40 4 16-30 4 370 350 1233
350 250 555 490 448 44 4 16-34 4 500 450 1711
400 280 620 550 505 48 4 16-36 4 500 450 1780

主要外形尺寸4.0MPa

型号 公称通径 do D K g g1 b f f1 Z-ød f L L1 H
A48Y-40
A44Y-40C
A44Y-40P
A44Y-40R 		20 15 105 75 51 55 16 2 4 4-14 2 110 95 411
25 16 115 85 58 65 16 2 4 4-14 2 110 95 411
32 20 140 100 66 78 18 2 4 4-18 3 115 100 411
40 25 150 110 76 85 18 3 4 4-18 3 120 110 472
50 32 165 125 88 100 20 3 4 4-18 3 135 120 532
65 40 185 145 110 120 22 3 4 8-18 3 160 140 556
80 50 200 160 121 135 22 3 4 8-18 3 170 135 561
100 65 235 190 150 160 24 3 4.5 8-23 3 195 175 697
125 80 270 220 176 188 28 3 4.5 8-26 3 210 190 857
150 100 300 250 204 218 30 3 4.5 8-26 3 255 230 915
200 125 375 320 260 282 38 3 4.5 12-30 3 300 260 1073
250 150 450 385 313 345 42 3 4.5 12-34 4 350 320 1307
300 220 515 450 364 408 46 4 4.5 16-34 4 370 350 1233
350 250 580 510 422 465 52 4 5 16-36 4 500 450 1711
400 280 660 585 474 535 58 4 5 16-41 4 500 450 1711

主要外形尺寸6.4MPa

型号 公称通径 do D K g g1 b f f1 Z-ød f L L1 H
A48Y-64
A44Y-64
A44Y-64P
A44Y-64R 		20 10 125 90 51 68 22 2 4 4-18 2 96 85 297
25 16 140 100 58 78 22 2 4 4-18 2 110 100 310
32 20 155 110 66 82 24 2 4 4-23 3 130 110 322
40 25 170 125 76 95 24 3 4 4-23 3 135 120 352
50 32 180 135 88 105 26 3 4 4-23 3 155 135 425
65 40 205 160 110 130 28 3 4 8-23 3 175 160 570
80 50 215 170 121 140 30 3 4 8-23 3 175 160 560
100 65 250 200 150 168 32 3 4.5 8-26 3 195 195 690
150 100 345 280 204 240 38 3 4.5 8-34 3 280 265 935

主要外形尺寸10.0MPa

型号 公称通径 do D K g g1 b f f1 Z-ød f L L1 H
A48Y-100
A44Y-100C
A44Y-100P
A44Y-100R 		20 10 125 90 51 68 22 2 4 4-18 3 96 85 297
25 16 140 100 58 78 24 2 4 4-18 2 110 100 310
32 20 155 110 66 82 24 2 4 4-23 2 130 110 322
40 25 170 125 76 95 26 3 4 4-23 3 135 120 352
50 32 195 145 88 112 28 3 4 4-26 3 155 135 425
65 32 220 170 110 138 32 3 4 8-26 3 175 160 570
80 40 230 180 121 148 34 3 4 8-26 3 175 160 560
100 50 265 210 150 172 38 3 4.5 8-30 3 195 195 690
150 80 355 290 204 250 46 3 4.5 12-34 3 280 265 935

A44Y,A48Y蒸汽管道安全阀(图2)
A44Y,A48Y蒸汽管道安全阀(图3)
A44Y,A48Y蒸汽管道安全阀(图4)
A44Y,A48Y蒸汽管道安全阀(图5)
A44Y,A48Y蒸汽管道安全阀(图6)船级社资质
