铝合金连续式锻打加热炉 网带炉 输送加热机 隧道炉
额定电压V380V

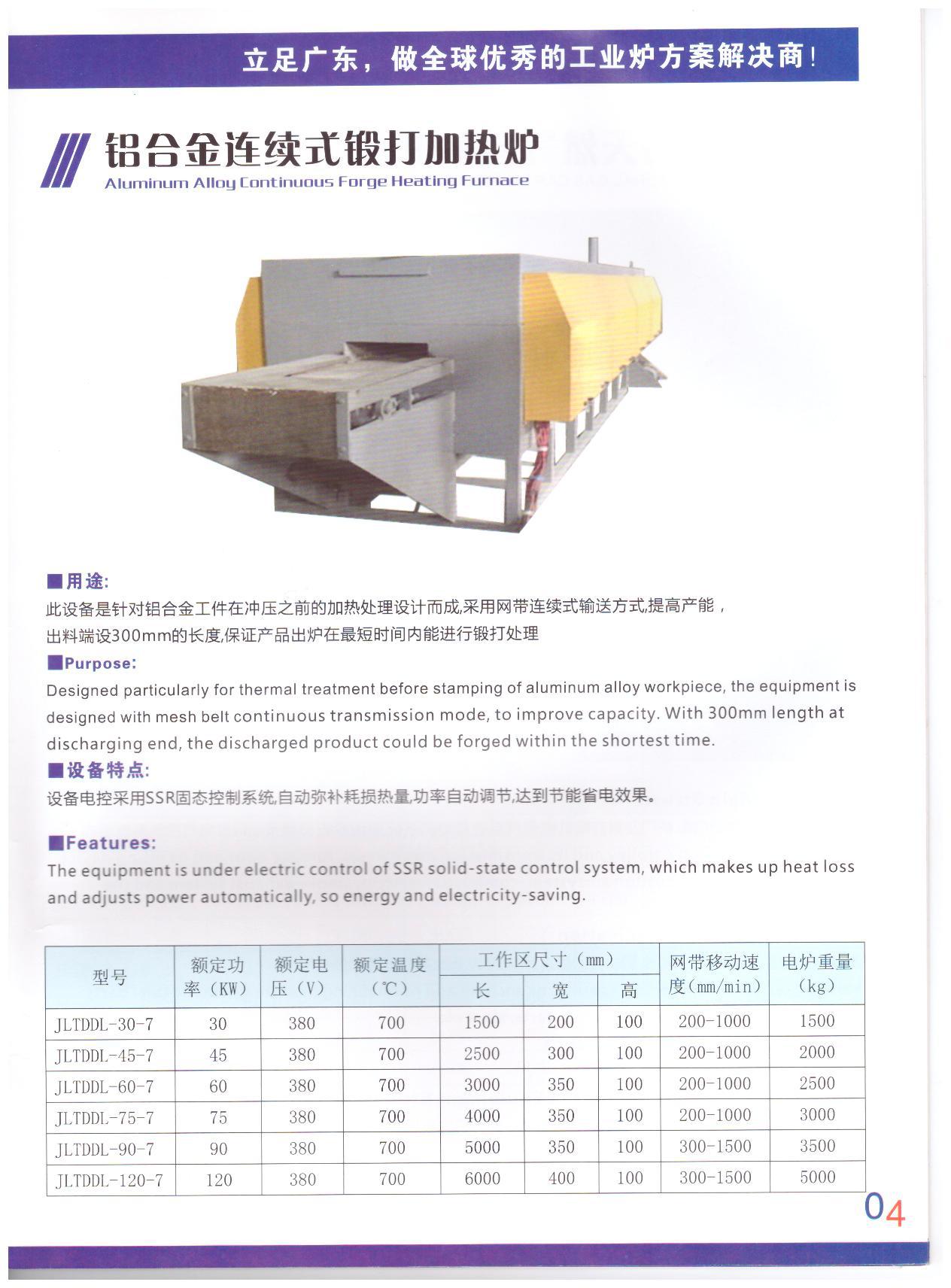

铝合金连续式锻打加热炉
用途:
此设备是针对铝合金工作在冲压之前的加热处理设计而成,采用网带连续式输送方式,提高产能,出料端设300MM的长度,保证产品出炉在最短时间内能进行锻打处理。
设备特点:
设备电控采用SSR固态控制系统,自动弥补耗损热量,功率自动调节,达到节能省电效果。
本设备主要用于铝合金行业、铝合金铸件、铝合金压铸件、工业铝合金型材人工时效处理。
JLTT6系列台车式铝合金时效炉是与铝合金快速固溶炉配套的同系列产品,采用微电脑程序自动控温,高精度执行铝合金时效工艺曲线。
一、铝合金时效炉特点:
1、热风循环系统新颖,炉温均匀度好。
2、温度PID调节控制仪,控温精度高。
3、操作方便,运行平稳,装卸工件省力。
4、该炉稳定性好,超温报警双重控制,确保工件不超温。
5、电炉各机械传动部分采用连锁控制和操作,确保生产安全。
二、结构简介:
本系列台车式铝合金时效炉与国外最 新铝合金时效炉结构同步,炉内热风内循环
系统采用双风道高均温技术,风压、流量、正负压交换同比铝合金热处理行业有根本性
的技术突破。风机全部采用专用热风内循环风机和不锈钢同轴精铸风叶。应用了最 新高
均温技术和新型炉型结构,为全自动台车式结构,全自动进出料,用户不需要基础安
装,只须放于平整的水泥地面即可使用,铝合金淬火炉采用硅酸铝氧化锆纤维保温层。
1、本系列设备采用台车结构,由炉壳、内衬、炉门、台车、加热元件、通风机装置、
温控控系统等组成。
2、电炉壳体采用型钢焊接作框架。内、外壁均采用优质冷轧钢板制作,受热变形系数
小,内衬采用硅酸铝耐火纤维针刺毯作隔热和保温材料,降低炉壁温升。
3、炉门采用自动升降炉门,炉门壳体亦用钢材焊接作框架,外壁亦用冷轧钢板制作,
内衬亦用硅酸铝耐火纤维针毯作隔热和保温材料。
4、炉口四周嵌有橡胶石棉盘根,炉门关闭后与炉口的橡胶石棉盘根贴紧,确保无热量
向外溢出。

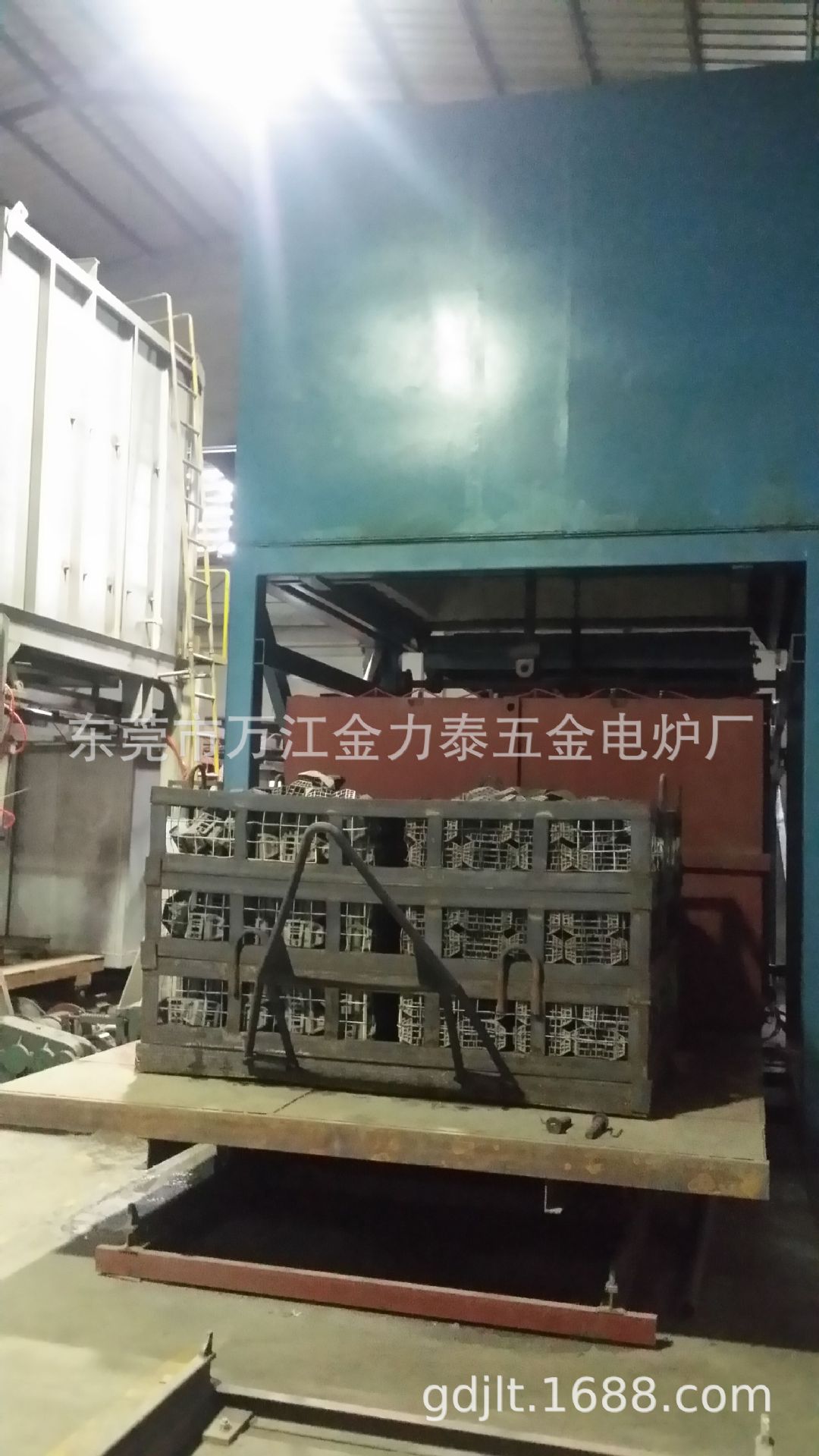

5、台车采用槽钢、角钢、钢板焊接制作,炉体与台车通过自行密封机构来减少台车炉
的热对流损失,实现台车炉高效保温性能。
6、电炉加热元件采用管状加热器,分别布置在炉膛两侧和台车面上,电阻丝的材质为
0Cr25Al5高电阻合金丝,外管为钛管制作,使用寿命长。为确保炉温的均匀性,电
炉设有通风机装置和导风系统。通风机装置安装于炉体顶部,风扇采用1Cr18Ni9Ti
耐热钢制作,为离心式。导风系统由导风板和挡风板组成。导风板安装在炉膛顶
部,上有导风槽。工作时开启风扇,风叶高速转动,使风进入导风槽,经导风槽均
匀地吹到炉膛两侧已经散发热量的加热元件上,经过挡风板下部的通风口吹到炉膛
内,再从风扇下部的导风口吸入风扇内,再进入导风槽……,如此往复循环,将加
热器产生的热量带入炉膛内,使工件受热均匀。
7、温控系统采用PID过零触发可控硅,智能表控温。超温报警双重控制,确保工件不超
温。
8、电炉各机械传动部分采用连锁控制,即炉门打开后自动切断通风机装置和加热件电
源。炉门关闭到位后,才能接通通风机装置和加热元件的电源,防止误操作而发生
故障和事故。
