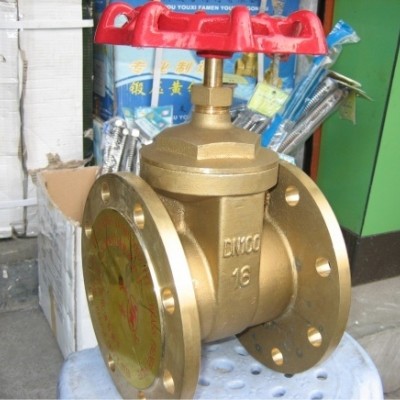

Z45W黄铜法兰闸阀
| 产品名称： | 黄铜法兰闸阀 | 产品型号： | Z45W |
| 公称通径： | DN15～DN150 | 结构形式： | 闸板式 |
| 公称压力： | 1.6Mpa～2.5Mpa | 连接方式： | 法兰 |
| 适用温度： | -20ºC～+150ºC | 驱动方式： | 手动 |
| 阀体材质： | 黄铜 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、蒸汽、气体、腐蚀性液体 | 生产厂家： | 浦首阀门 |
产品说明
Z45W黄铜法兰闸阀采用金属铜制作而成，主要用于水利、燃气、供暖系统上的安全阀门，经锻压成型的阀体不会有沙眼、外观更加精美，连接方式可采用法兰及螺纹连接。技术规范
公称压力：1.6MPa2、工作介质：水、气、油
3、工作温度：-20℃≤T≤150 ℃
4、法兰标准：GB9113标准
外形结构图
Z45W-16T外形尺寸
| DN | SIZE | L | H | D | D1 | n-φd |
| 25 | 1" | 105 | 61 | 25 | 85 | 4-φ14 |
| 32 | 1-1/4" | 121 | 67 | 32 | 100 | 4-φ18 |
| 40 | 1-1/2" | 136 | 71.5 | 40 | 110 | 4-φ18 |
| 50 | 2" | 146 | 85.5 | 50 | 125 | 4-φ18 |
| 65 | 2-1/2" | 164 | 94 | 65 | 145 | 8-φ18 |
| 80 | 3" | 182 | 108.5 | 80 | 160 | 8-φ18 |
| 100 | 4" | 212 | 124.5 | 100 | 180 | 8-φ19 |
| 125 | 5" | 311 | 160 | 125 | 210 | 8-φ18 |
| 150 | 6" | 353 | 196 | 150 | 240 | 8-φ22 |
技术规范
公称压力：1.6MPa2、工作介质：水、气、油
3、工作温度：-20℃≤T≤150 ℃
4、法兰标准：GB9113标准
外形结构图
Z45W-16T外形尺寸
| DN | SIZE | L | H | D | D1 | n-φd |
| 15 | 1/2" | 80 | 80.5 | 65 | 60 | 4-φ14 |
| 20 | 3/4" | 90 | 87.5 | 75 | 60 | 4-φ14 |
| 25 | 1" | 100 | 98.5 | 85 | 60 | 4-φ14 |
| 32 | 1-1/4" | 110 | 120 | 100 | 80 | 4-φ18 |
| 40 | 1-1/2" | 120 | 128 | 110 | 80 | 4-φ18 |
| 50 | 2" | 125 | 137 | 125 | 110 | 4-φ18 |
| 65 | 2-1/2" | 140 | 165 | 140 | 130 | 4-φ18 |
| 80 | 3" | 160 | 198 | 160 | 178 | 8-φ18 |
| 100 | 4" | 180 | 241 | 180 | 200 | 8-φ18 |
