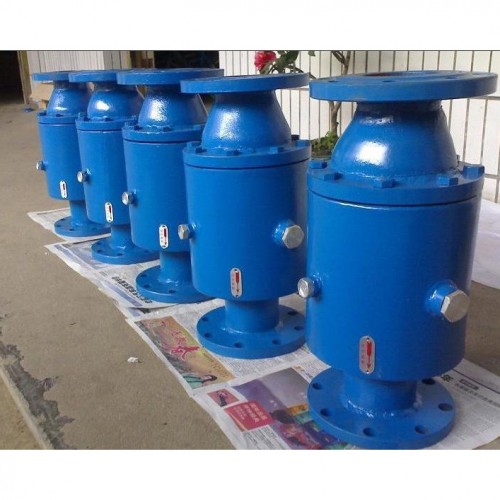

A9H-Q防爆波闸阀

产品名称：	防爆波闸阀	产品型号：	A9H-Q
公称通径：	DN50～DN200	结构形式：	弹簧式
工作压力：	1.0MPa～1.6MPa	连接方式：	法兰
适用温度：	-0ºC～+80ºC	功能作用：	保护和安全的作用
阀体材质：	铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水等	生产厂家：	浦首阀门

产品说明

A9H-Q防爆波闸阀是依据建设部《人防工程战术技术要求》及《防空地下室设计规程》的技术要求进行研制的。该产品是一种既能消除水锤冲击波及阻挡水锤冲击波的安全阀。又是人防工程管道防护专用设备，该产品研制成功填补了国内空白。该阀性能好、安装简便，可适用于六级和五级抗力的人防工程管道防护。该阀已列建设部人防地下室建设标准图籍中，在全国进行应用。

产品用途

A9H-Q防爆波闸阀是安装在人防工程给水，采暖管道上的一种防护设备，平时阀门是开启状态。依靠挡消结合的办法。可阻止冲击波沿管道进入工程内部，从而达到消除破坏性冲击波，起到保护系统设施正常运转和安全防护的目的，保证室内人员设备的安全。

工作原理

A9H-Q防爆波闸阀平时在正常使用的工作压力条件下，弹簧支撑的阀板处于开启位置，可使管道内的介质正常通过，战时通过甭站贮水池或破裂的管道，当有冲击波传入防爆波闸阀时，阀板前的压力突然增加，阀板前后形成强烈的压差。在高压室的作用下，弹簧被压缩，阀板迅速到达关闭位置，把冲击波阻挡在阀板之外，化解了冲击波的破坏力。通过阻挡和化解起到保护和安全的作用。冲击波过后，阀板仍处于开启位置，管道恢复到正常的工作状态。

零部件材料

零件名称	阀体、阀盖	弹簧
材料	碳钢	不锈钢

外形结构图

主要外形尺寸

DN	50	65	80	100	125	150	200
L	390	440	440	500	520	535	600
D	160	160	160	220	270	270	375

备注：法兰标准：GB／T l 7241 6 GB／T 9113，试验标准：GB／T l 3927 APl 598。

.安装及维护

1：安装前检查主阀活门是否灵活，连接部件是否松动现象。
2：通经较大的产品安装在地沟时，底部应装承托架。
3：使用期间应经常对阀门进行检查，打开放水孔栓塞，排除存放在消波室里的水。
4：每一至两年应对主阀检查保养一次。清除阀门杂质以及密封面的水垢，以利阀门正常运转。

5：如发现主阀弹簧锈蚀严重时应更换。
