船用自力式压力调节阀_其它压铸周边设备_供应

品牌浦首阀门	有效期至长期有效	最后更新2022-03-09 09:18
材料 Material灰铸铁 Gray Cast Iron	零件名称 Parts Name阀体、阀盖 Body/Cover	适用介质 Applicable Medium淡水、滑油、燃油和 t≤300℃蒸汽 Fresh water, Lubricanting oil, Fuel oil, t≤300℃ steam.
浏览次数472

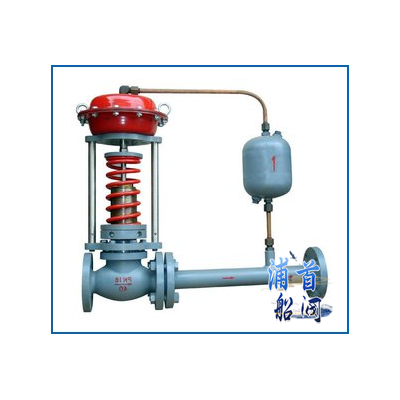

船用自力式压力调节阀(图1)

自动式调节阀是利用介质自身能量实现自动调节的控制阀，可对压力、温度、流量、液位调节，能在无电、无气场所工作，达到简化设备，节约能源。应用于石油、石化、电力、冶金、食品、机械、楼宇建筑。对各种气体、液体及蒸汽减压、稳压（用于阀前或阀后）自动控制。

标准技术参数

阀体

型式：单座、双座

公称通径：DN20-DN300

公称压力：ANSI150、300、600LB

JIS10、16、20、30、40K

PN1.6、2.5、4.0、6.4MPa

连接方式：法兰：FF、RF、RJ和LG

法兰标准：ANSI B16.5，JIS B2201

JB/T79.1 PN1.6MPa,JB/T79.2

螺纹：DIN、NPT、RC、BSP、G等

焊接：GB12224-89

密封面形式：PN16凸面、PN40、PN63、PN100为凹面

材质：WCB、WCC、WC6、304、316、304L、316L

上阀盖：标准型（-20℃～+200℃）

低温型（-60℃～-196℃）

散热型（-40℃～450℃）

波纹管密封型

压盖形式：压板式

填料：V型氟四氟乙稀、柔性石墨

阀内组件

阀芯形式：单座柱塞型、压力平衡型、双座、金属密封、软密封、快开特性

阀芯阀座：304、316、316L+STL

执行机构

形式：多弹簧式薄膜执行器

膜片材质：丁晴橡胶夹增强涤纶织物

信号接口：内螺纹M16×1.5

性能

额定KV值：参照表

流量特性：快开

作用方式：阀前压力控制

阀后压力控制

压力调节范围：参照表

压力控制精度：±8%

泄露等级：金属密封：小于0.01（ANSI B16.104-1976IV级）

软密封：小于0.00001%

自力式压力调节阀KV值及压力调节范围
