船用防爆电动套筒调节阀_其它压铸周边设备_供应

品牌浦首阀门	有效期至长期有效	最后更新2022-03-09 09:18
材料 Material灰铸铁 Gray Cast Iron	零件名称 Parts Name阀体、阀盖 Body/Cover	适用介质 Applicable Medium淡水、滑油、燃油和 t≤300℃蒸汽 Fresh water, Lubricanting oil, Fuel oil, t≤300℃ steam.
浏览次数497

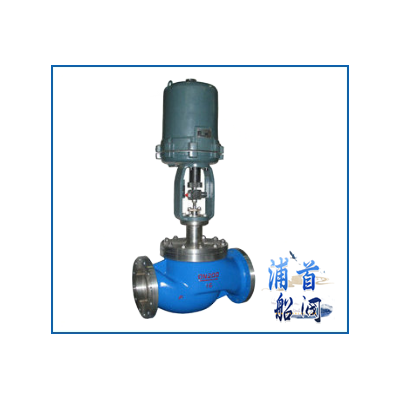

船用防爆电动套筒调节阀

浦首订货须知：（国家标准）
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。
     感谢您访问我们的网站【www.psvalve.com】,如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。本厂专业提供船用蝶阀、船用闸阀、船用止回阀、船用调节阀、船用减压阀、船用呼吸阀、高速透气阀、船用快关阀、船用自闭阀、船用旋塞阀、船用消防阀、船用通海阀、船用防浪阀、船用滤器、船用空气帽、船用球阀、船用截止阀、船用截止止回阀、船用阀组、船用截止阀箱、船用针型阀、船用电磁阀、船用隔膜阀、船用压力表阀等各类阀门。

防爆电动套筒调节阀结构特点和应用范围：
ZDLM型电子式电动套筒调节阀是由3610L型电子式电动执行机构和套筒调节机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有电源及输入信号即可控制运转。调节机构采用平衡式阀塞结构，具有阀塞稳定性好，不易产生震动，噪音低，对温度敏感性小，允许使用压差较大等特点，适用于流量大、泄漏量要求不严格的场合。套筒调节切断阀采用了软密封或硬密封结构，特别适用于既要求调节又要求切断的场合。

套筒调节机构主要技术参数：

公称通径mm			25	40	50	65	80	100	150	200	250	300
额定流量系数Kv			2、3.2、 5、8、10	16 25	25 40	40 63	63 100	100 155	250 370	400 580	630 900	1000 1300
公称压力MPa			1.6 、 6.4
行程mm			16	25		40			60		100
流量特性			直线、等百分比
介质温度oC			-20～200(常温)；-40～450(中温)；-250～-60(低温)
法兰尺寸、型式			PN16：按JB78-59光滑式 PN64：按JB/T79.2-94凹式(常、中温)按JB/T79.3-94榫槽式(低温)
阀体材质	公称压力 MPa	1.6	常温: HT200ZG230-450ZG1Cr18Ni9Ti
		6.4	常温: ZG230-450ZG1Cr18Ni9Ti
			中温: ZG230-450ZG1Cr18Ni9Ti
			低温: ZG1Cr18Ni9Ti

注：可为用户提供GB、ANSI、JPI、JIS、DIN等法兰结构型式，法兰距按用户需要确定。

电动执行机构与阀配组

公称通径 mm		25	40	50	65	80	100	150	200	250	300
配电动执行机构型号	ZDLM	361LSA-20 361LXA-20	361LSB-30 361LXB-30		361LSB-50 361LXB-50			361LSC-65		361LSC-99
	ZDLM2 ZDLM3	361LSB-30 361LXB-30	361LSB-50 361LXB-50		361LSC-65			361LSC-99		361LSC-160
动作速度mm/s	ZDLM	2.1	3.5		1.7			3.4		2.0
	ZDLM2 ZDLM3	3.5	1.7		3.4			2.0		1.0

3610L型直行程电子式电动执行机构主要技术参数:

型号	额定输出力N	速度mm/s	技术参数
361LSA-20 361LXA-20	2000	2.1	电源：220V±10%Va.c. 50Hz 输入信号：4-20mAd.c. 1-5Vd.c. (信号线用屏蔽线) 开度信号：4-20mAd.c. 保护等级：相当IP55 防爆标志：ExdⅡBT4
361LSB-30 361LXB-30	3000	3.5
361LSB-50 361LXB-50	5000	1.7
361LSC-65	6500	3.4
361LSC-99	10000	2.0
361LSC-160	16000	1.0

防爆电动套筒调节阀主要性能指标：

项目		指标值
基本误差%		±2.5
回差%		2.0
死区%		3.0
始终点偏差 %		±2.5
额定行程偏差%		+2.5
允许泄漏量1/h	ZDLM型	1×10-3×阀额定容量
	ZDLM2型	1×10-5×阀额定容量
	ZDLM3型	1×10-4×阀额定容量

防爆电动套筒调节阀允许压差：

公称通径 mm		25	40	50	65	80	100	150	200	250	300
允许压差 MPa	ZDLM	6.4						3.6	2.7	2.6	2.1
允许压差 MPa	ZDLM2(M3)	6.4						5.5	4.1	3.2	2.4
