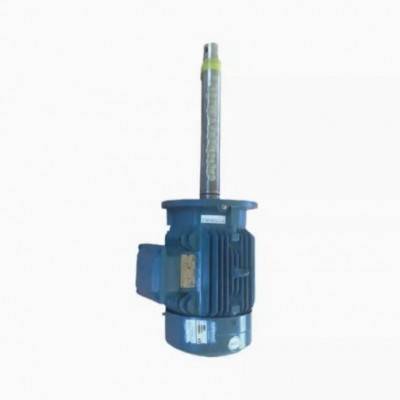

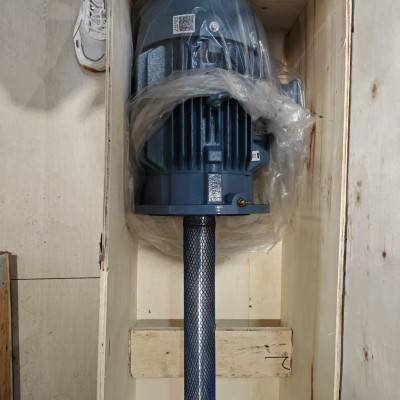

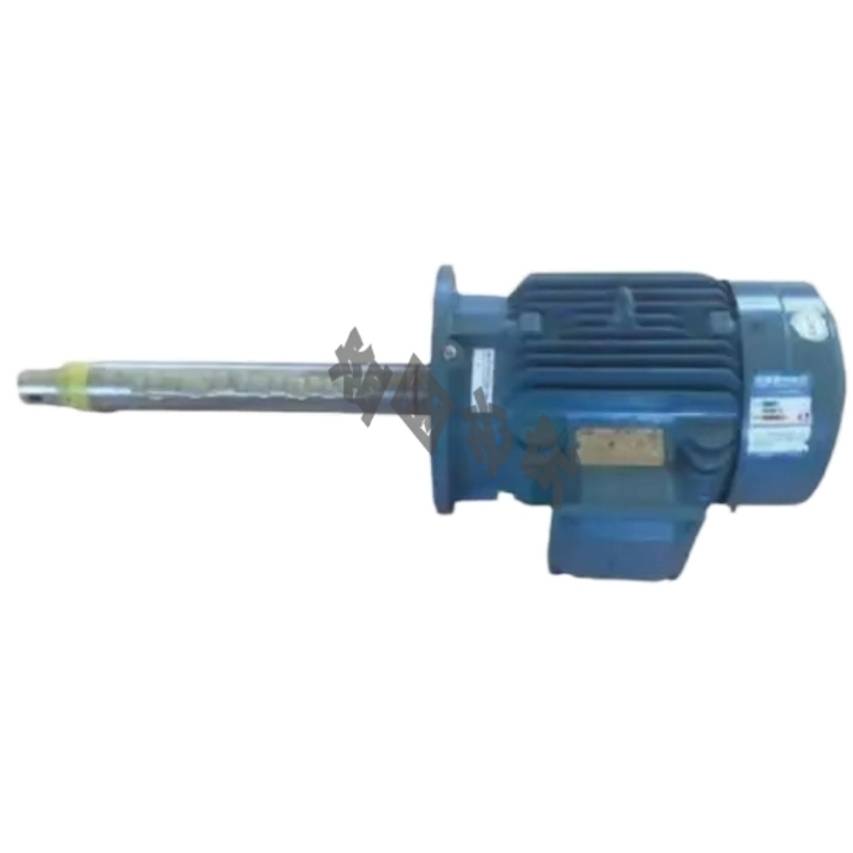

ABB伺服长轴电机 适用于热处理高温油泵用
伺服电机工作原理的清晰解析，结合工业应用场景说明其核心机制：
一、核心控制闭环（核心原理）
伺服电机通过位置/速度/电流三环反馈实现精 准控制：
-
电流环（最内层）：实时检测电机绕组电流 ↔ 控制输出扭矩
-
速度环（中层）：编码器反馈转速 ↔ 动态调整加速度
-
位置环（最外层）：接收目标位置指令 ↔ 修正运动轨迹
关键点：编码器持续反馈实际状态，与控制器指令对比后实时纠偏，形成闭环控制。
二、核心部件协作流程
mermaidCopy Codegraph LR
A[控制指令] --> B(伺服驱动器)
B --> C[电流控制]
C --> D((伺服电机))
D --> E{编码器}
E -->|实时反馈| B
-
驱动器接收脉冲指令（如：位置/速度）
-
功率模块输出三相电流驱动电机旋转
-
编码器（旋变/光编）每秒数千次反馈转子位置
-
驱动器计算偏差 → 修正输出电流实现精 准定位
三、关键技术与性能优势
| 技术特性 | 工业价值 |
|---|---|
| 高响应性 | 0-3000rpm加速时间＜100ms（数控机床换刀） |
| 绝对精度 | 定位误差≤±0.01°（机械臂关节控制） |
| 过载能力 | 300%瞬时过载（冲压机瞬态负载） |
| 低速稳定性 | 0.1rpm无抖动（半导体涂胶设备） |
四、工业场景应用逻辑
-
物料输送定位
-
编码器反馈料带位置 → 驱动器控制电机启停 → 定位精度±0.1mm
-
多轴同步控制
-
主站发指令 → 从站电机通过EtherCAT实时同步 → 相位差＜1μs（印刷机械）
-
力控场景
-
电流环精确控制扭矩 → 恒压力装配（汽车螺丝拧紧）
五、选型关注要点
-
编码器类型
-
光编：高精度（＞17bit）但怕振动
-
旋变：耐冲击但分辨率较低
-
热管理要求
-
80℃以上环境需选配强制风冷电机
-
惯量匹配
-
负载惯量/电机惯量建议＜5:1（防震荡）
-
