| 品牌智庭科技 | 有效期至长期有效 | 最后更新2025-06-17 10:16 |
| 测量精度±（1.2+L/200）（L：为测量长度mm） | 总放大倍率33X-950X | XZY测量行程300mm×200mm×200mm |
| 浏览次数30 |

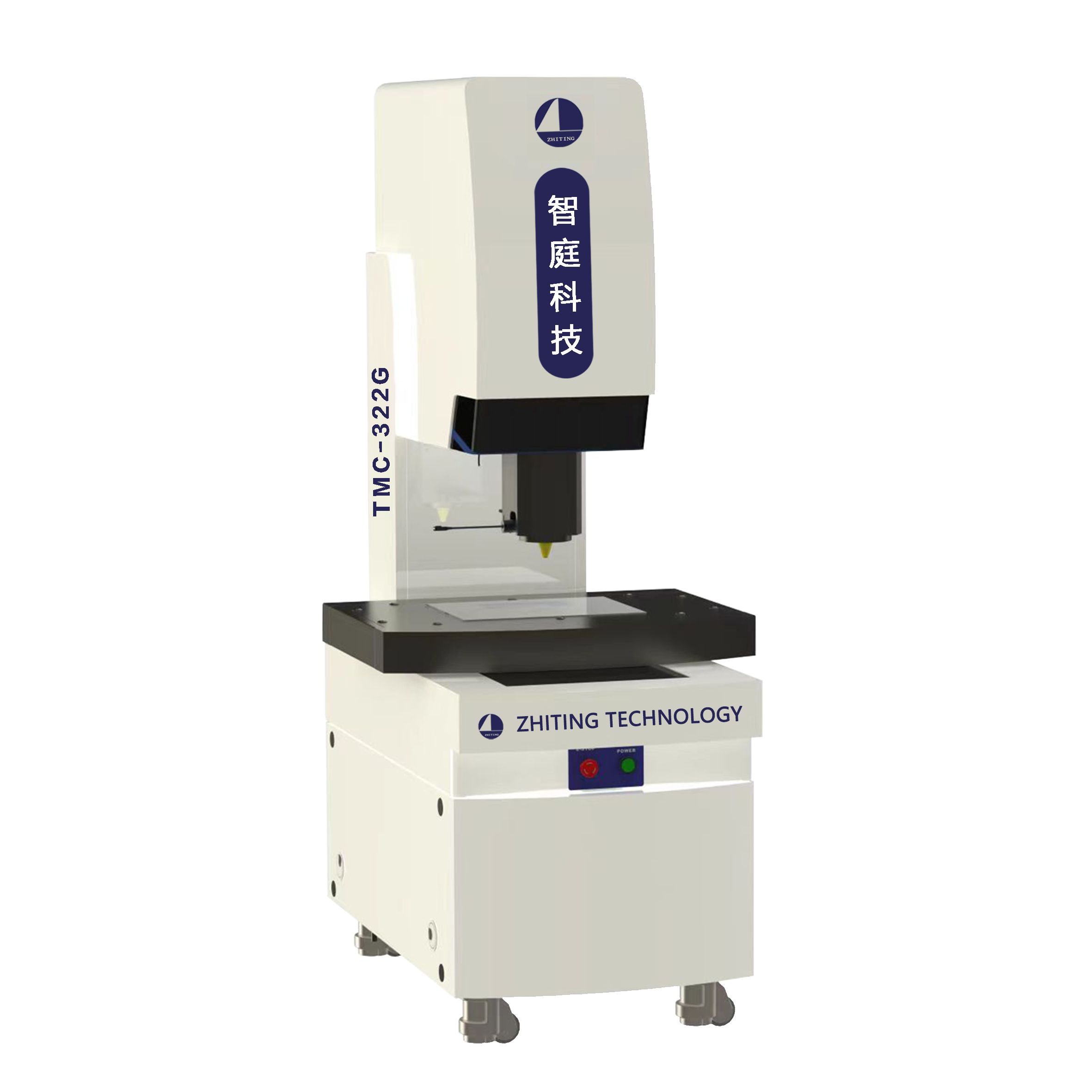

智庭科技TMC-322G 高精度自动影像测量仪高性能
1. 仪器主机说明
TMC-322G是智庭科技推出的一款高精度、高性能的自动影像测量仪，结合公司多年影像仪的生产经验，以及自主研发的三维量测软件，将设备的高性能、全自动的特点发挥出来。
| 支持自动对焦、摇杆操作以及非接触式光谱共焦位移传感器测量（选配）。
| 软件具有强大的元素构造、多元测量（自动寻边、对比测量、局部放大采点）等诸多功能。
| 伺服马达驱动，电机响应速度快。
| 全闭环运动控制，具有高速运动定位性能。
| 精简化仪器与计算机接口。
| 000级花岗石的平台，结构稳定，抗振性强。
| 多种光源配合，表面LED面光源、底部光源，均程控可调。
| 配有专用的三维测量软件，具有教导功能，可大幅提高测量效率。
| 高品质滚珠驱动螺杆与滑轨，机械性能佳。
| 200万像素高清晰数字摄像机和变焦镜头，保证成像质量。
2.技术参数
有效测量行程：X轴 (mm) 300
Y轴 (mm):200
Z轴 (mm):300
测量精度*:EUX/EUY, MPE (μm)±(1.2+L/200)
EUXY, MPE (μm)±(1.5+L/200)
EUZ, MPE (μm)±(2.8+L/150)
MPE, P2D (μm)1.2
MPE, PV (μm)0.8
MPE, PZ (μm)0.5
*L表示测量长度，以mm为单位
机台运动性能：X/Y/Z轴加速度 (mm/s2) 1000
X/Y轴速度 (mm/s)：200
Z轴 (mm/s):150
图像传感系统：相机类型:高清晰度工业数字相机
分辨率:200万像素
靶面尺寸:1/1.7\'\'
像元尺寸:4.5μm*4.5μm
（大像元尺寸带来更佳成像细节）
快门:全局快门
颜色制式:彩色
光学系统:镜头类型:高精度变倍同轴光镜头
变倍方式:连续自动变倍
光学放大倍率:1.2X~16X（原生倍率，无额外附加镜）
影像放大倍率*:33X~950X
镜头工作距离:35±2mm
照明系统:环形表面光:LED冷光源，256可调亮度等级 5环8分区，各分区独立程控打光控制
透射轮廓光:LED远心平行透射冷光源，256可调亮度等级
同轴光:LED冷光源，256可调亮度等级 程控调节
高精度光谱共焦点激光位移传感器:工作距离 37mm
有效量程:±2.2mm（全量程4.4mm）
线性精度:±0.88μm
光斑大小:20μm
角度特性:±25°
采样频率:10kHz
测量模式 位移模式：平面度、翘曲度、高度差等
厚度模式：穿透透明材料，直接获取厚度信息
对射模式：通过两个激光测头，对射提取厚度信息（针对非透明材质）
计数系统:高精度光栅尺:0.1μm分辨率
测量软件 ZT Vision-C (拥有自主知识产权)国产测量软件
运动操纵杆:工业级操纵杆
工控机:高性能版 :
1.CPU：Intel i7
2.内存：16GB
3.硬盘：512GB（固态）
4.显示器：27寸液晶显示器
5.操作系统：Windows 10
6.键鼠套装+电脑桌
接触式测针（选配）:英国雷尼绍 MCP（直测针，原装进口）
工作台承重保证精度承重(kg):5
承重(kg):30
整机净重 (kg):480
外形尺寸长×宽×高(mm):1100×760×1850
1. 电源供应电压：200~240VAC, 50/60Hz, 单相电
2. 功耗：≥750W
3. 接地：须强制接地，且接地电阻≤4Ω
使用环境要求:
温度:20±2℃
温度梯度:0.5℃/h, 2℃/24h
湿度:30%~80%
振动等级振动:＜0.002g，低于15Hz
