铜丝钢管金属线材反复弯曲薄板弯折试验机信标_试验机_供应

品牌济南信标自动化设备	有效期至长期有效	最后更新2024-08-14 12:02
试样直径Φ0.3-Φ10mm	试样长度150-250mm	弯曲角度±90°（平面弯曲）
浏览次数283

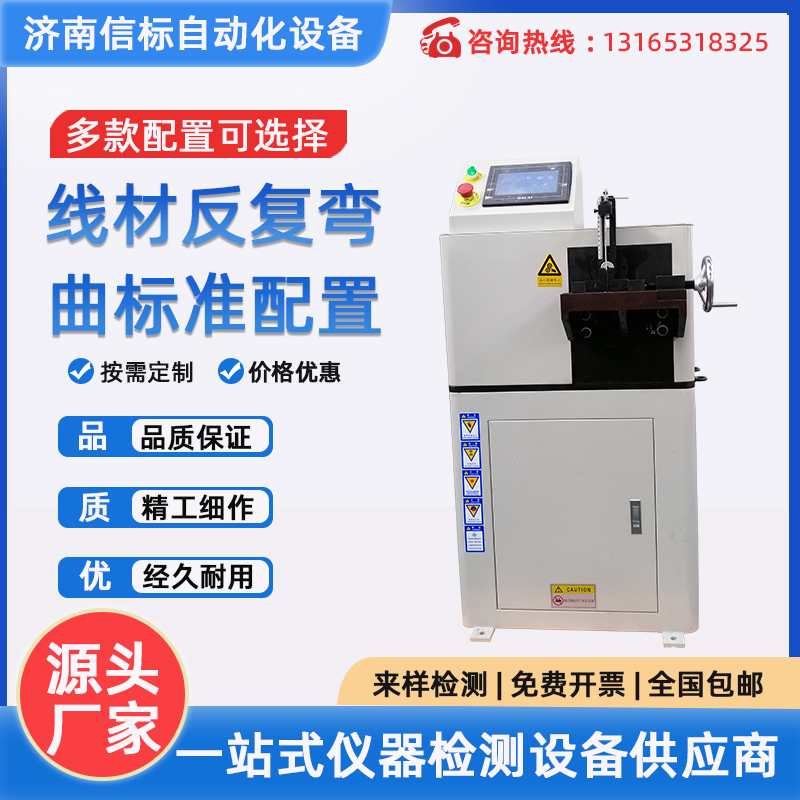

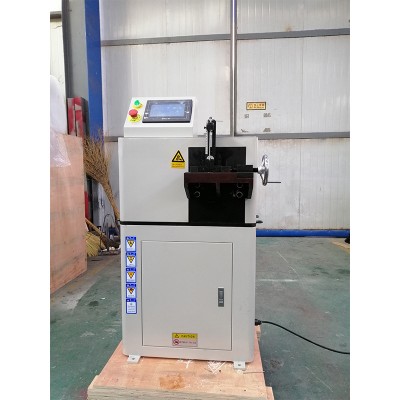

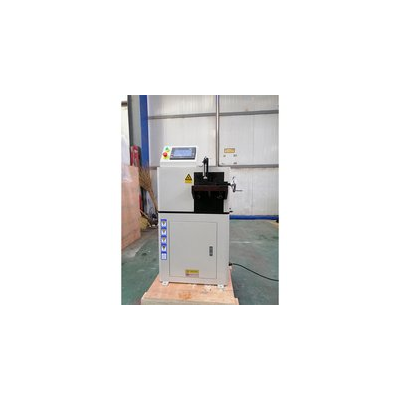

铜丝钢管金属线材反复弯曲薄板弯折试验机信标

铜丝钢管金属线材薄板反复弯折试验机主要技术参数
1.试样直径：Φ0.3-Φ10mm
2.试样长度：150-250mm
3.弯曲角度：±90°（平面弯曲）
4.计数范围：99999
5.显示方式：液晶显示，自动记录次数
6.弯曲速度：≤60rpm
7.电机功率：1.5kw
8.电源：220V，50Hz
9.外形尺寸：740*628*1120mm
10.主机重量：约200 kg

铜丝钢管金属线材薄板反复弯折试验机
结构特征与工作原理

本试验机主要由主机和电器测控系统两大部分组成，采用机械传动，施加试验力矩使试样反复弯曲，利用光电开关来检测弯曲试验次数。试样断裂后自动停机，摆杆复位，液晶表自动显示，记录弯曲试验次数。
主机
主机由电机，通过皮带轮带动蜗杆蜗轮副减速，再由曲柄—摆杆机构，带动圆柱齿轮传动，圆柱齿轮带动摆杆做±90°回转，从而使摆杆上的导套带动试样做±90°的弯曲，达到试验的目的。在圆柱齿轮上装有记数用的装置，试样每弯曲一次，光电开关采集一次信号，这样就达到了记数的目的。
试验结束后，如果摆杆没有停到中间位置，按复位键，则由另一只光电开关采集信号，使摆杆恢复到中间位置。
在摆杆上，装有拨杆，而拨杆上装有内径大小不同的导套，针对不同粗细的试样，把拨杆调整到不同的高度，并使用不同的导套。将导套放入拨杆孔内，用扭簧将其别住，并使其与拨杆导通。

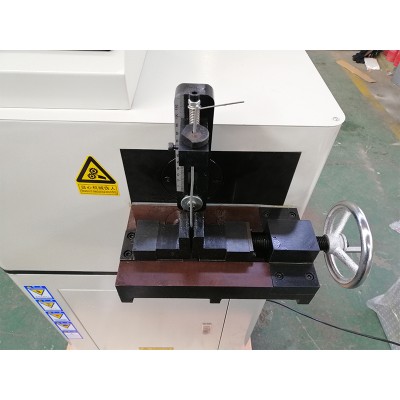

在摆杆的下方，装有试样夹持装置。手动旋转丝杠，使活动钳口平移，将试样夹紧。对不同直径的试样，更换相应的钳口和导套（钳口和导套上有标记）。
