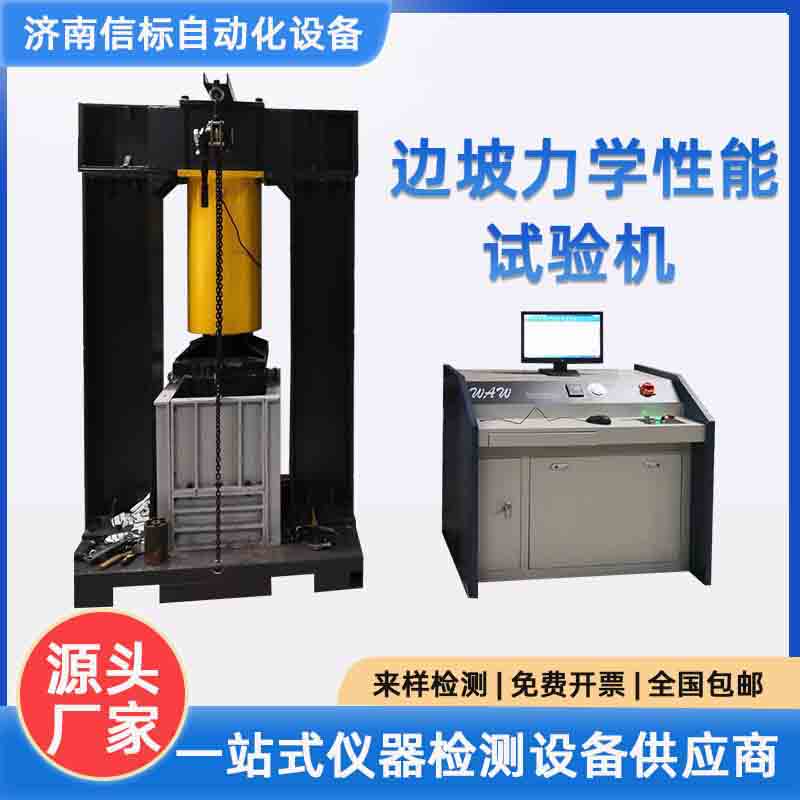

边坡力学性能试验机边坡土层预应力雨淋试验系统济南信标试验机_试验机_供应

该系统主要用于模拟高速公路边坡土层，沟渠及水库坡底加固段，岩土开采、隧道挖掘、矿物开采、有色金属开采、煤炭开采等岩土层变化的试验过程。通过伺服加载作动器，可实现岩土应力的模拟试验。

可通过填充不同相似材料，模拟各类复杂的岩土环境。正面大面积观察窗能够更好的观察，记录试验过程中各类变化。采用自平衡设计理念，安装时无需反力地槽。

该模型加载系统由：模型箱装置、伺服作动器一套、力值传感器、位移传感器、控制软件、电液伺服油源、电脑，倾角及水淋系统等组成；

可检测试验内容：

1. 岩土开采

2. 隧道挖掘

3. 矿物开采

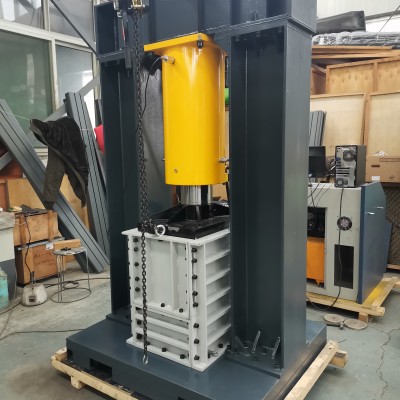

1. 试验装置由1套自平衡工作台、1套网格式前挡板、1块高强度钢化玻璃、2套模块化侧挡板、1套模块化后挡板、3件可拆卸模块、2根立柱、1根横梁、1套作动器、1套工装夹具及测控系统组成。

2. 设备整体外观尺寸为2000×1800×2700（长×宽×高），内部可用空间为800×800×1000（长×宽×高）

3. 模型箱与工作台螺栓连接，下层地板为复合结构，预置角度油缸和类搓板底板，

反转机构示意图

4. 工作台可承受最大静态承载力为2500KN（10mpa），反力架可承受最大静态承载力为3000KN，整套设备可承受最大竖向静态承载力为3000KN。

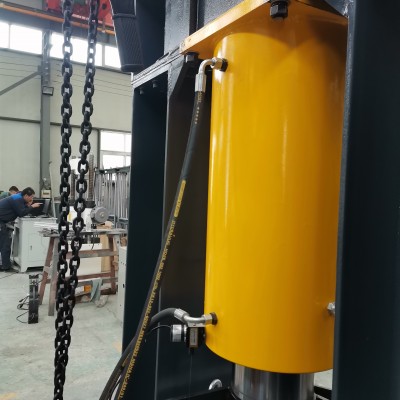

5. 大行程作动器可提供2500KN的竖向加载力。

6. 各连接面进行精密机械加工，反力架整体进行退火处理，消除残余应力；

7. 主要安装面预留安装接口及功能扩展接口。

8. 所有钢构件均采用Q355B 结构钢，符合国标检测标准，各连接面均进行机加工。

9. 采用E5003～E5016 系列焊条焊接。

10. 立柱，横梁焊接角度尺寸公差±35′，焊接件线度尺寸公差±4.5mm(L<4m)，±8.0mm(L>4m)。

11. 各钢构件外表面进行喷砂除锈处理后，并立即喷涂环氧富锌底漆二遍，面漆二遍。

12. 立柱及所有梁上按模数设置的孔均采用模钻或数控加工的方式，孔间距误差不大于0.2mm。
