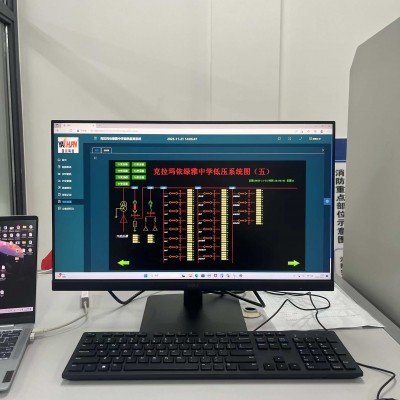

KTS1数据采集器 能耗在线监测系统 克拉玛依绿雅中学应用
张经理：一五二 〇二九 〇六六 八〇
建筑设备一体化监控系统设计说明
为了全面实现智慧建筑的各项技术指标和使用功能要求，本项目设置建筑设备一体化监控系统，实现建筑的设备监控、电力监控、照明控制、剩余电流检测、用能计量、建筑环境检测、能效管理等建筑监控和管理功能，系统设备应包含电能的分配、变换、保护、控制、计量、安全和所控制设备的监测、计量、控制、保护功能以及人机控制操作、信息、状态的显示和网络通信功能，系统应符合《民用建筑电气设计标准》GB 51348-2019 第18.14节建筑设备一体化监控系统的要求。
建筑设备一体化监控系统是将建筑设备控制系统通过网络进行相互连接，形成综合一体化的供电、监测和控制系统。系统末端应为一体化控制箱柜，应采用标准化生产制造工艺。一体化箱柜标准化电控单元内设备元器件选型，满足相关国家规范，图纸要求。

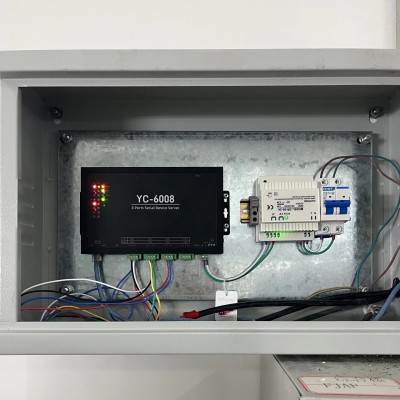

KTS1数据采集器
技术要求：单台数据采集器应支持连接不少于128台计量设备；应具有不少于2个10M/100M自适应以太网RJ45接口，用于数据上传；应支持多种类型仪表通讯协议；
支持周期方式数据采集、固定时刻数据采集和当前时刻数据采集，并可接受数据中心通过数据管理平台下达的命令及相关设置；应具有专用存储空间至少支持1个月以上的用能数据备份；
IC-XX区域控制器
技术要求：该模块通过LAN和上位机平台进行连接,与平台进行通讯。接收平台发出的命令。
1、2个独立的LAND，安装时，可以手拉手连接。
2、2个独立的CAN总线接口，可以带动2路独立的CAN总线，可以工作在CAN2.0B协议下，并将命令转换成CAN总线，发往下边的专用控制器。
3、实现软件下载、升级、状态监控。
5、板载128 Mbit的flash，可以存储。
6、板内有一个数字温度传感器，精度0.5℃，范围-55℃~+125℃。，可以对电路板进行监控。
7、有板载可充电电池，有日历芯片，可以读取和校准时钟和日历。
技术要求：装有配电模块、风机模块或空调模块的电力配电箱，每台配电箱箱面安装一台
YK-CMWCO传感器
技术要求：直流供电（默认):10~30V DC
CO分辨率:1ppm
CO精度:±5ppm或±10%
工作温度:-20~50℃
工作湿度:15~90%RH 无冷凝
响应时间:≤30S
压力范围:90~110Kpa
测量量程:0~1000ppm、0~2000ppm
YK-PF空气质量传感器
技术要求：直流供电（默认):10~30V DC
功耗:0.5W
工作温湿度:-20℃~+60℃，0%RH~95%RH 非结露
分辨率:PM2.5/PM10/PM1.0：1ug/m3
温度：0.1℃
湿度：0.1%RH
精度 PM2.5：颗粒物计数效率：
50%@0.3μm，98%@>=0.5μm。
PM2.5精度：±3%FS（@100μg/m3、25℃、50%RH）
湿度：±2%RH(60%RH,25℃)
温度：±0.4℃（25℃）
测量范围 PM2.5：0~1000ug/m3
PM10：0~1000ug/m3
PM1.0：0~1000ug/m3
温度：-40~+80℃
湿度：0%RH-1 0 0 %RH
响应速度:≤90S
产品型号
IC-SPI单电源输入电控单元
IC-DPI双电源输入电控单元
IC-PO馈电输出电控单元
IC-POM电机输出电控单元
IC-ZM-12照明输出电控单元
IC-CZ-12插座输出电控单元
电气火灾系统
WEFPS电气火灾监控主机
WEFPTRG监控模块
WEFPTRTG监控模块
WEFPTG带LCD显示监控模块
KTS1网关
智能照明控制系统
HZ-JCM-SD照明电源监控模块
HZ-DYM-ZX备电管理单元
HZ-TXM-ELR通信路由器
SA/S8.16.6.1智能照明开关驱动器
G.AX-A空调机组节能控制器
G.AX-B新风机节能控制器
G.AX-B送风机节能控制器
G.AX-B排风机节能控制器
G.I-P排水泵节能控制器
G.I-P潜污泵能效控制器
G.I-K给水泵节能控制器
G.IT电梯节能控制器
G.AD冷冻泵节能控制器
G.AQ冷却泵节能控制器
G.AF冷却塔节能控制器
设计依据
《民用建筑电气设计规范》GB 51348-2019
《智能建筑设计标准》GB 50314-2015
《智能建筑工程质量验收规范》GB 50339 - 2013
《综合布线系统工程设计规范》GB50311-2016
《综合布线系统工程验收规范》GB/ T50312 - 2016
《建筑物防雷设计规范》GB50057-2010
《人机界面标志标识的基本和安全规则设备端子和导体终端的标识》GB/T4026-2019
《自动化仪表安装工程质量检验评定标准》 GBJ131-90
《自动化仪表工程施工及验收规范》 GB50093-2013
《建筑电气工程施工质量验收规范》 GB50303-2015
选用的主要标准图集：
《建筑设备管理系统设计与安装》19×201
《建筑电气常用数据》19DX101-1
《建筑设备节能控制与管理》 09CDX008-3
《室内管线安装》（2004年合订本）19DX101-1
《安全防范报警设备安全要求和试验方法》 GB16796-2009
《安全防范报警设备环境适应性要求和试验方法》GB / T15211 – 2013
部分业绩
乌鲁木齐第58中学
渭南博物馆
宝鸡广电中心
重庆千足运动中心
西安未央大厦
咸阳财富中心
南京汇杰大厦
中国航天大厦
西安三合国际财富中心
