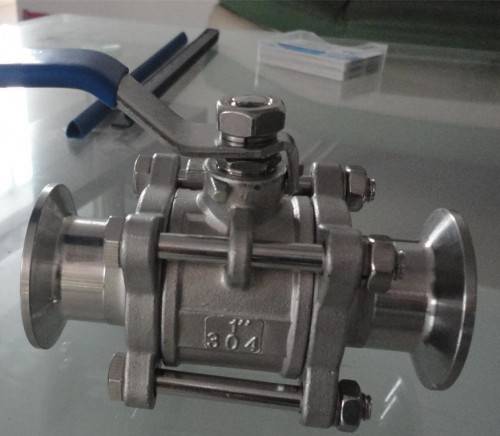

Q81F三片式卡箍球阀
|
产品名称：
|
三片式卡箍球阀
|
产品型号：
|
Q81F
|
|
公称通径：
|
DN6～DN100
|
结构形式：
|
球形
|
|
公称压力：
|
1.6Mpa～6.4Mpa（W.O.G）
|
连接方式：
|
卡箍
|
|
适用温度：
|
-20～232℃～350℃
|
驱动方式：
|
手动、电动、气动
|
|
阀体材质：
|
铸钢、不锈钢
|
制造标准：
|
国标GB、德国DIN、美国API、ANSI
|
|
适用介质：
|
水、油、气及某些腐蚀性液体
|
生产厂家：
|
浦首阀门
|
产品说明
Q81F三片式卡箍球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
产品特征。
|
公称压力
|
1.6-6.4MPa
|
|
适用稳定范围
|
-20～232℃～350℃
|
|
适用介质
|
水、油、气及某些腐蚀性液体（W。O。G）
|
|
对焊标准(BW)
|
GB12224.ANSIB16.25
|
主要零件材料
|
零件名称
|
材质
|
|
阀体
|
不锈钢CF8M
|
|
密封圈
|
聚四氟乙烯PTFE
|
|
阀盖
|
不锈钢CF8M
|
|
球体
|
不锈钢SS316
|
|
阀杆
|
不锈钢SS316
|
|
螺母
|
不锈钢SS304
|
|
垫圈
|
不锈钢SS304
|
|
手柄套
|
塑料
|
|
手柄
|
不锈钢SS304
|
|
阀杆螺母
|
不锈钢SS304
|
|
填料压盖螺母
|
不锈钢SS304
|
|
挂锁装置
|
不锈钢SS304(OQTION)
|
|
止推垫圈
|
聚四氟乙烯PTFE
|
|
螺栓
|
不锈钢SS304
|
外形结构图
主要连接尺寸及重量
|
SIZE
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
|
PORT
|
9.6
|
15.9
|
22.2
|
28.5
|
34.9
|
47.5
|
60.2
|
72.9
|
97.4
|
|
L
|
75
|
90
|
100
|
110
|
125
|
150
|
190
|
220
|
270
|
|
D
|
25.0
|
25.0
|
50.4
|
50.4
|
50.4
|
63.9
|
77.4
|
90.0
|
118.9
|
|
S
|
2.024
|
2.24
|
43.60
|
43.60
|
43.60
|
56.30
|
70.60
|
83.30
|
110.30
|
|
H
|
64
|
67
|
83
|
89
|
100
|
108
|
150
|
161
|
180
|
|
T1
|
-
|
-
|
2.85
|
2.85
|
2.85
|
2.85
|
2.85
|
2.85
|
2.85
|
|
T2
|
3.63
|
3.63
|
4.75
|
-
|
-
|
-
|
-
|
-
|
-
|
|
W
|
125
|
125
|
140
|
140
|
200
|
200
|
250
|
250
|
290
|
