电动高温球阀

产品名称：	电动高温球阀	产品型号：	QJ941M
驱动方式：	电动,气动,手动,涡轮	连接形式：	法兰
结构形式：	一体式	密封结构：	软密封,硬密封
压力范围：	1.6MPa-6.4MPa	公称通径：	DN15-300
常用材质：	WCB,不锈钢等	铭牌：	浦首品牌

电动高温球阀,电动一体式高温球阀适用介质：水、蒸汽、导热油及酸类，使用温度：≤350℃。电动高温球阀具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点。电动执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。阀体采用新型密封材料为阀座,比同类产品PTFE做密封的球阀,使用寿命提高了3-5倍。该电动高温球阀广泛用于石油、化工、橡胶、造纸、制药等行业。

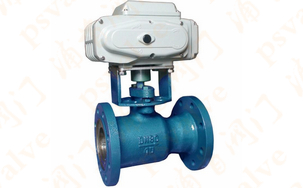

电动高温球阀实物图片

电动高温球阀(图1) 电动高温球阀(图2)

主要零部件材料：

序号	零部件名称	材料
1	阀体	球墨铸铁、碳素钢、铸不锈钢、304、316
2	密封圈	(M/F)高强度耐磨碳结石墨≤300℃ (PPL)对莅聚苯、温度≤350℃
3	球	不锈钢
4	填料	PTFE
5	填料压盖	QT450－10球墨铸铁
6	阀杆	碳素钢、铬不锈钢
7	手柄	碳钢

电动高温球阀主要性能参数：

型号	公称压力 (MPa)	强度试验压力 (MPa)	密封试验压 (MPa)	适用温度 (℃)	适用介质
QJ941M/F-16C/P	1.6	2.4	1.8	-28～+600 (M/F)	导热油、水、蒸汽、气体、油品、酸类腐蚀性介质、醋酸类腐蚀性介质
QJ941M/F-16C/P	2.5	3.8	2.8	-28～+600 (PPL）	导热油、水、蒸汽、气体、油品、酸类腐蚀性介质、醋酸类腐蚀性介质

电动高温球阀主要技术参数：

型号	规格	尺寸
型号	规格	L	D	D 1	D 2	z-φd	H	b
QJ941M/F-16	15	130	95	65	45	4-14	85	14
	20	150	105	75	55	4-14	95	16
	25	160	115	85	65	4-14	103	16
	32	180	135	100	78	4-18	105	18
	40	200	145	110	85	4-18	120	18
	50	230	160	125	100	4-18	195	20
	65	290	180	145	120	4-18	195	20
	80	310	195	160	135	8-18	215	22
	100	350	215	180	155	8-18	253	24

电动高温球阀结构图：

电动高温球阀(图3)
