客服热线：
手机版
| 品牌永芯密封 | 有效期至长期有效 | 最后更新2023-03-02 14:41 |
| 材料HNBR | 温度-40-200 | 产地苏州 |
| 浏览次数507 |
氢化丁腈橡胶O型圈HNBR|全氟醚密封圈|包覆O型圈
HNBR氢化丁青橡胶|O型密封圈生产厂家|全氟醚密封圈|PFA包覆O型圈

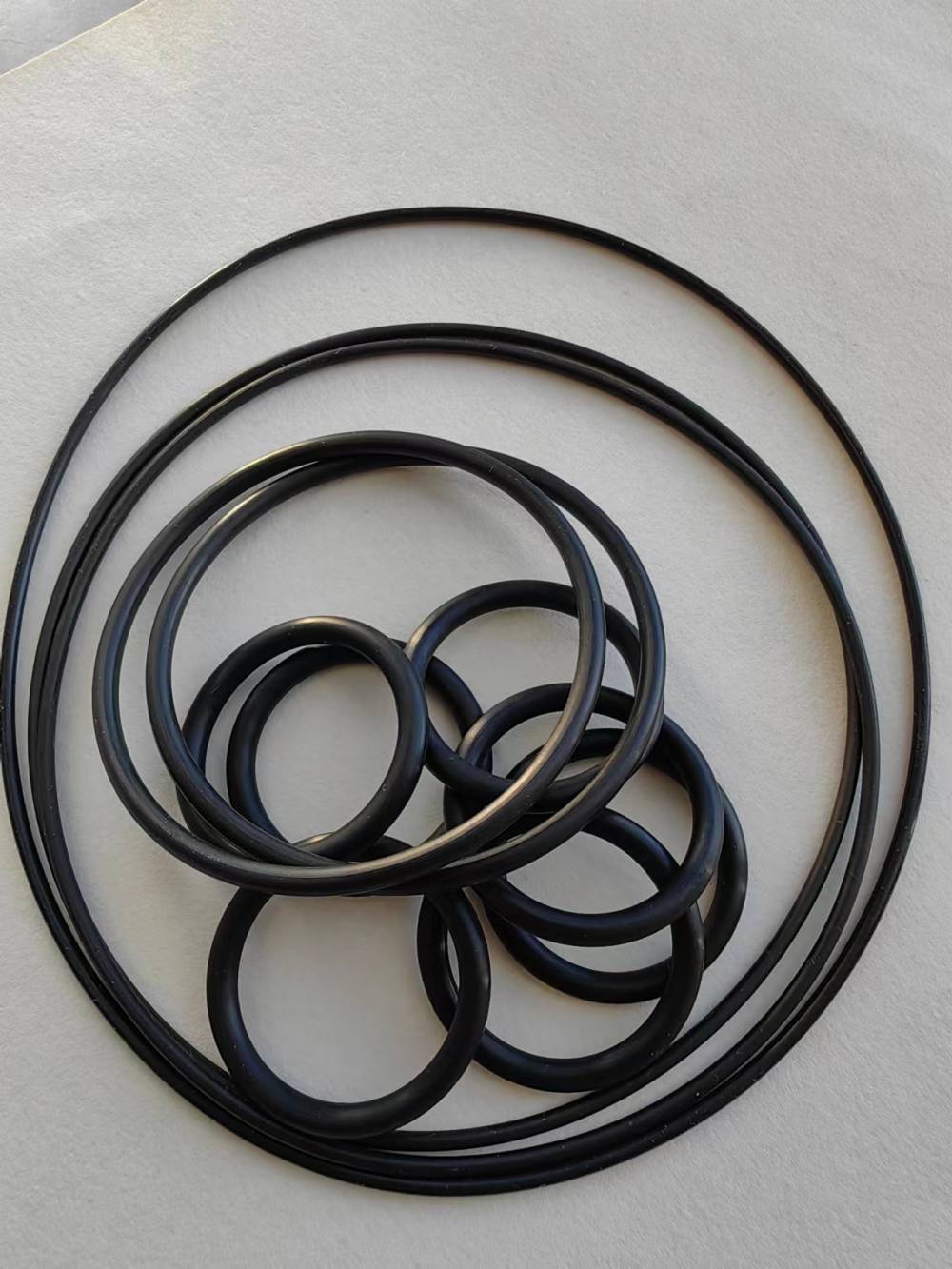

HNBR橡胶O型密封圈，指的是用氢化丁晴橡胶材质加工而成的O型密封圈，产品有HNBR橡胶圈、HNBR橡胶密封圈、HNBR橡胶矩形圈、HNBR橡胶平垫圈、HNBR橡胶V型圈、HNBR橡胶U型圈、HNBR橡胶Y型圈等.
HNBR橡胶O型密封圈具有高温下的耐油性和耐老化性能：丁晴橡胶氢化后大大提高了其耐热性和耐热空气老化性，N?Sandland等对NBR，氯磺化聚乙烯（CSM），氯丁橡胶（CR）与HNBR作对比试验，NBR，CSM，CR明显不适用于高温（150℃）环境下工作，而HNBR硫化胶则表现出***的耐油和耐老化性能。在180℃下HNBR试样在液压转向油中浸泡1000h，其断裂伸长变化率低于酸酯橡胶。以一定温度下伸长率变化小于80％，试样无裂纹作为材料使用寿命的评价标准，过氧化物硫化的HNBR使用寿命为1000h,其工作温度达150℃,而NBR和CR仅为106℃和101℃。
氢化丁晴硫化胶的拉伸强度一般可达30MPa，ZSC则高达50MPa以上，高于FKM、NBR、CSM等橡胶，在150℃下Zetpol2010的压缩变形性能不同程度的优于FKM和氟碳弹性体（TFE/P），而NBR完全不能在150℃下工作。HNBR还具有***的***性，HNBR与NBR、FKM在150℃石油介质中的磨损试验表明，前者的***性能分别为后两者的2～3和3～4倍。
耐磨HNBR橡胶制品|全氟醚密封圈|PFA包覆O型圈
HNBR胶圈具有耐化学介质和耐臭氧性能：HNBR在高温下能耐酸、碱和盐，能在强腐蚀性添加剂的润滑油和燃料油介质中工作。在模拟油田深井开采酸性液/气介质环境时（气相：5％H2S、20％CO2、75％CH4，液相：95％柴油、4％水、1％缓蚀剂），由实验曲线可以看出，FKM、TFE/P、NBR均不能承受高温下的酸性介质环境，而HNBR表现出佳性能。HNBR试样的静态和动态耐臭氧性能测试结果表明，1000小时后试样未出现臭氧裂纹，显示出***的耐臭氧老化性能。
&tel=15051503097&work=15051503097&email=&org=苏州永芯科技有限公司&adr=苏州市工业园区通园路75号&url=https://www.yzw.cc/index.php?homepage=yongxinkeji001)
