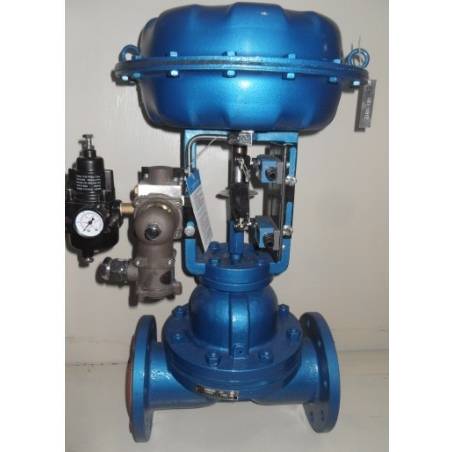

ZJHT气动薄膜隔膜调节阀

产品名称：	气动薄膜隔膜调节阀	产品型号：	ZJHT
公称通径：	DN20～DN250	结构形式：	隔膜式
公称压力：	1.6MPa～2.5MPa	连接方式：	法兰
适用温度：	-29ºC～+180ºC	驱动方式：	气动
阀体材质：	铸钢、不锈钢	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油品、蒸汽、液体	生产厂家：	浦首阀门

产品说明

ZJHT气动薄膜隔膜调节阀是由多弹簧气动薄膜执行器与隔膜调节阀阀体组成，一般用于氯气介质中。气动薄膜隔膜调节阀具有结构简单、流路阻小、流通力较同口径的其它阀大，无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质。由隔膜阀配用气动薄膜执行机构组成。隔膜与阀体间“山”形凸出面进行密封,与外界隔离(无填料函),气动薄膜隔膜调节阀特别适合于要求耐腐蚀、剧毒场合。气动薄膜隔膜调节阀采用模块化设计，可采用不同组合、配用各种附件。

产品特点

(1) 采用轻型执行机构，高度及重量均可减小30%。
(2) 阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。
(3) 阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节。
(4) 流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。本系列调节阀采用模块化设计，可采用不同组合、配用各种附件。
(5)采用轻型执行机构，高度及重量均可减小30%。
(6)阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。
(7)阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节。
流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。

主要零件材料

阀体：HT200、ZG230～450或下述材质衬里
隔膜：丁荃胶、天然胶、聚四氟乙烯波纹
薄膜：丁腈橡胶夹增强涤纶织物
弹簧：60S12Mn

衬里材质选型

阀体衬里	使用温度（℃）	适用介质
无衬里	-10～+175	适用于非腐蚀性介质
软橡胶	-10～+85	有很好的耐磨性能，适用于水泥、粘土、煤尘、干燥化肥等
硬橡胶	-10～+85	适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等
氯丁胶	-10～+105	适用于动物油、植物油和润滑油，PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好
丁荃胶	-10～+120	防腐性能和耐磨性能良好，对大部分无机酸和酸性灰浆的耐蚀性最好
搪瓷	-10～+175	适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物
氟46	-10～+190	适用于硫酸、盐酸、氢氧化钠等强腐蚀介质

隔膜材质选型

隔膜材质	使用温度（℃）	适用介质
丁荃胶（B级）	-40～+100	大部分无机酸如：硫酸、氢氟酸、磷酸等适用，耐蚀性好，同时而各种碱和盐类
天然胶（Q级）	-50～+100	主要用于净化水、无机盐和烯的矿物酸介质
聚四氟乙烯	-10～+150	极优的化学稳定性、耐强酸、浓碱、强氧化剂的腐蚀

主要技术参数

公称通径mm			15	20	25	40	50	65	80	100	150	200
公称压力MPa			0.6 10
行程mm			10		16	25		40			60
流量特性			近似快开型
介质温度℃			-15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型)
法兰形式			法兰密封面形式按JB77,其中铸铁法兰按光滑式,铸钢法兰按凹式
阀体材质	PN (MPa)	0.6,1.6	WCB(ZG230-450) CF3CF8 CF8M
		4.0,6.4	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
可调比R			30:1
气源接头			M16×1.5

执行机构

公称通径(mm)	配用执行机构号	主要技术参数
		薄膜有效面积(cm2)	行程(mm)	额定流量系数Kv值
15	ZMA(B)-2	280	10	8
20				12
25				16
32	ZMA(B)-3	400	16	28
40				60
50			25	68
65	ZMA(B)-4	630		90
80			40	160
100				300

性能指标

项目	技术指标
项目	不带定位器	带定位器
基本误差％	±10	±1.5
回差％	8	1.5
死区％	6	0.6
允许泄漏量	衬里材料为聚三氟乙烯隔膜材料为：氯丁橡胶，氟橡胶	10-4×阀额定容量
允许泄漏量	无衬里材料为，隔膜材料为：氯丁橡胶，氟橡胶	5×10-6×阀额定容量
可配附件	电气定位器或电/气转换器空气过滤减压器电磁阀手轮机构等
额定流量系数Kv偏差％	±20

表中所列执行机构为标准配置，可根据工艺要求选配。

允许压差

公称通径DN(mm)				15	20	25	32	40	50	65	80	100
额定流量系数Kv				8	12	16	28	60	67	90	160	300
公称压力(MPa)				1.0
配用执行机构型号				ZMA(B)-2			ZMA(B)-3			ZMA(B)-4
关闭时允许最大压力 MPa	信号压力 MPa	P2=0	120	0.9	0.9	0.40	0.40	0.30	0.2	0.2	0.1	0.05
		P2=0	140	1.0	1.0	0.80	0.80	0.60	0.4	0.4	0.2	0.10
		P1=P2	120	0.45	0.45	0.20	0.20	0.15	0.1	0.1	0.05	0.02
		P1=P2	140	0.9	0.9	0.40	0.40	0.30	0.2	0.2	0.1	0.05

外形结构图

主要外形尺寸

公称通径(mm)	20	25	40	50	65	80	100	150	200	250
L(mm)	181	184	222	254	276	298	352	451	600	720
H(mm)	67	72	87	92	105	110	127	174	209	300
H1(mm)	479	479	553	562	754	795	857	/	/	/
D(mm)	280		325		410
