| 品牌浦首阀门 | 有效期至长期有效 | 最后更新2022-12-13 11:15 |
| 试验压力1.5 3.0 | 适用介质水、海水、蒸汽、油品等 | 适用温度-29～425℃ |
| 浏览次数393 |

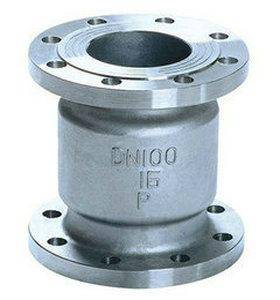

H42W法兰立式止回阀
主要零件材质
| 零件名称 Part Name |
ZG1Cr18Ni9T 304 CF8 |
ZGOOCr18Ni10 304L CF3 |
ZG1Cr18Ni12Mo 2Ti316 CF8M |
zgoocR17nI14mO2 316L CF3M |
WCB |
| 阀体/阀盖 Body/Cap | OCr18Ni9 | OOCr18Ni10 | OOCr18Ni9Mo2 | OOCr18Ni10Mo2 | WCB |
| 阀瓣 Valve Piece | OCr18Ni9 | OOCr18Ni10 | OOCr18Ni9Mo2 | OOCr18Ni10Mo2 | 1Cr3 |
主要连接尺寸
| 公称压力 (MPA) | 公称通径DN(mm) | 尺寸(mm) | 公称压力(MPA) | 公称通径DN(mm) | 尺寸(mm) | ||
| L | H | L | H | ||||
| H42W-1.6 | 15 | 85 | 95 | H42W-2.5 | 80 | 200 | 195 |
| 20 | 95 | 105 | 100 | 210 | 230 | ||
| 25 | 105 | 115 | 125 | 275 | 275 | ||
| 32 | 150 | 135 | 150 | 300 | 300 | ||
| 40 | 160 | 145 | 200 | 380 | 360 | ||
| 50 | 170 | 160 | 250 | 430 | 425 | ||
| 65 | 180 | 180 | H42W-4.0 | 50 | 170 | 160 | |
| 80 | 200 | 195 | 65 | 180 | 180 | ||
| 100 | 210 | 215 | 80 | 200 | 195 | ||
| 125 | 275 | 245 | 100 | 210 | 230 | ||
| 150 | 300 | 280 | 125 | 275 | 270 | ||
| 200 | 380 | 335 | 150 | 300 | 300 | ||
| 250 | 430 | 405 | 200 | 380 | 375 | ||
| H42W-2.5 | 20 | 95 | 105 | 250 | 430 | 445 | |
| 25 | 105 | 115 | |||||
| 32 | 150 | 135 | |||||
| 40 | 160 | 145 | |||||
| 50 | 170 | 160 | |||||
| 65 | 180 | 180 | |||||
