暗杆闸阀

产品名称：	暗杆闸阀	产品型号：	RVHX(Z45X)
驱动方式：	手动,电动	连接形式：	法兰,螺纹
结构形式：	暗杆式	密封结构：	软密封
压力范围：	1.0-1.6MPa	公称通径：	DN15-2000
常用材质：	铸铁,球墨铸铁,铸钢等	铭牌：	浦首品牌

暗杆闸阀,RVHX(Z45X)暗杆弹性座封闸阀利用闸板整体包胶产生变形补偿作用，达到良好的密封效果，克服了一半闸阀密封不良、漏水和生锈的现象。可广泛用于自来水\\污水、建筑、石油、化工、食品、药类、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。
暗杆闸阀,RVHX(Z45X)暗杆弹性座封闸阀其特点：

1.整体包胶:阀门采用整体包胶,其良好的覆着性与精确的几何尺寸,保证密封可靠,寿命长。

2.重量轻：阀门采用球铁制成，重量轻，安装方便。

3.平底阀座：底部采用与水管相同的平底式阀座设计、不容易产生杂物淤积，密封可靠。

4.耐腐蚀性：内腔采用无毒环氧树脂涂装，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统了。

5.三“O”性圈密封：阀杆采用三道“O”形环密封，摩擦阻力小，开关轻巧，不漏水。

二、暗杆闸阀,暗杆弹性座封闸阀实物图片

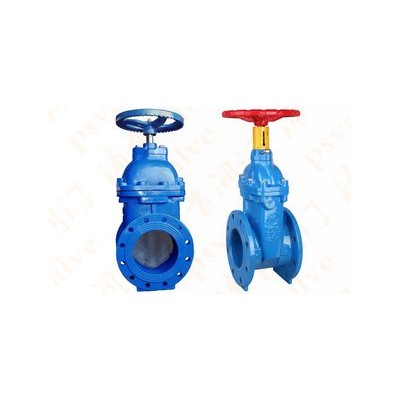

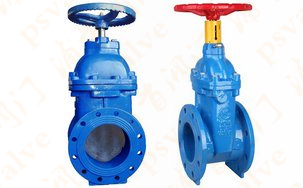

暗杆闸阀(图1) 暗杆闸阀(图2)

主要零部件材料

名称	材料
阀体	灰铸铁、球墨铸铁、铸钢
闸板	球墨铸铁外覆三元乙丙或NBR
内六角螺栓	碳化处理
密封圈	NBR
阀盖	灰铸铁、球墨铸铁、铸钢
阀杆	不锈钢
“O”形密封圈	NBR
止推轴承	锡青铜
螺栓	不锈钢
压盖	球墨铸铁、铸钢
防尘罩	NBR
手轮（传动帽）	铸铁

三、暗杆闸阀,暗杆弹性座封闸阀主要技术参数

公称压力：1.0-1.6MPa工作温度：0～80℃法兰标准：GB/T17241.6GB9113

公称通经：50～600mm适用介质：水、油、气等试验标准：GB13927 AP1598

四、暗杆闸阀,暗杆弹性座封闸阀主要外形连接尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L 长度	178	190	203	229	254	267	292	330	356	381	406	432	457	508
H 全关	313	332	372	424	497	562	680	837	948	1010	1220	1280	1480	1665
H1 全开	355	375	415	476	540	600	720	875	990	1050	1245	1310	1560	1750

暗杆闸阀尺寸图:

暗杆闸阀(图3)
