| 品牌浦首阀门 | 有效期至长期有效 | 最后更新2022-09-13 10:02 |
| 试验压力1.5 3.0 | 适用介质水、海水、蒸汽、油品等 | 适用温度-29～425℃ |
| 浏览次数466 |

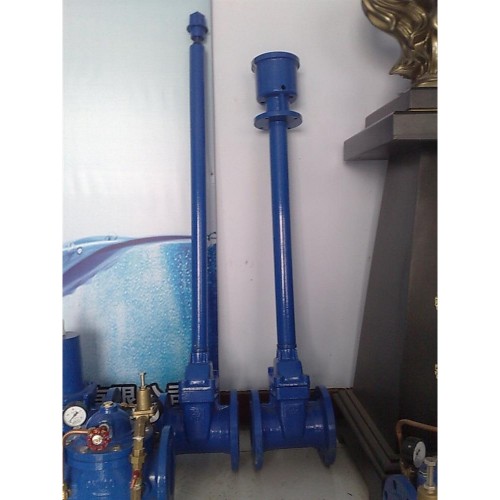

Z45X直埋式弹性座封闸阀
| 产品名称： | 直埋式弹性座封闸阀 | 产品型号： | Z45X |
| 公称通径： | DN50～DN600 | 结构形式： | 闸板式 |
| 公称压力： | 1.0Mpa～1.6Mpa | 连接方式： | 法兰 |
| 适用温度： | -20ºC～+150ºC | 驱动方式： | 手动、伞齿轮 |
| 阀体材质： | 球铁、铸铁、铸钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、气 | 生产厂家： | 浦首阀门 |
产品说明
Z45X直埋式弹性座封闸阀是我们公司从欧洲引进技术生产的又一款新产品，阀组可以免维护及延长阀杆的设计方案，一次性地埋，避免阀井昂贵的造价及道路多次改造和阀门更换带来的巨大投资，美化道路环境，耐辗压，避免井盖丢失造成安全事故，阀杆可根据阀井深度灵活订做，阀杆顶部设有阀门开关显示，可加装信号远传装置,阀门误开关锁闭装置。可用于城镇给排水管网、高层建筑、住宅小区、石油、天然气、电厂、环保、矿山、造纸、发酵等行业。技术参数
| 型号 | 直埋Z45X-10 | 直埋Z45X-16 |
| 公称压力 | 1.0MPa(10kgf/cm2) | 1.6MPa(16kgf/cm2) |
| 公称通径 | 40～400mm | 40～400mm |
| 井管长度 | 0.3～2m | 0.3～2m |
| 井管伸缩调整量 | 0.2～1m | 0.2～1m |
| 密封实验压力 | 1.1MPa(11kgf/cm2) | 1.76MPa(17.6kgf/cm2) |
| 强度实验压力 | 1.5MPa(15kgf/cm2) | 2.4MPa(24kgf/cm2) |
| 适用温度 | -40～90℃ | -40～90℃ |
| 适用介质 | 水、油、天然气及其他非腐蚀性流体 | 水、油、天然气及其他非腐蚀性流体 |
| 驱动方式 | 手动 | 手动 |
| 亦可根据客户要求，提供具有特殊技术参数的产品 | ||
主要材料表
| 阀体 | 灰铸铁、球墨铸铁 |
| 闸板 | 灰铸铁、球墨铸铁、NBR、NR、EPDM |
| 阀盖 | 灰铸铁、球墨铸铁 |
| 阀杆、伸缩杆 | 不锈钢 |
| 密封套 | 黄铜 |
| 阀杆螺母 | 黄铜 |
| 密封圈 | NBR |
| 井管伸缩部分 | 钢管加两层防腐处理 |
| 井室井盖 | 灰铸铁、球墨铸铁 |
外形结构图
主要外形尺寸
| DN | H | A | B | d | d1 | n-Φd | W（kg） |
| 40 | 200 | 166 | 300≤B <3000 | 147 | 117 | 3Φ12 | 20 |
| 50 | 200 | 188 | 300≤B <3000 | 147 | 117 | 3Φ12 | 20 |
| 65 | 200 | 213 | 300≤B <3000 | 147 | 117 | 3Φ12 | 24 |
| 80 | 200 | 255 | 300≤B <3000 | 147 | 117 | 3Φ12 | 26 |
| 100 | 200 | 275 | 300≤B <3000 | 147 | 117 | 3Φ12 | 35 |
| 125 | 200 | 320 | 300≤B <3000 | 147 | 117 | 3Φ12 | 37 |
| 150 | 200 | 368 | 300≤B <3000 | 147 | 117 | 3Φ12 | 55 |
| 200 | 280 | 455 | 300≤B <3000 | 180 | 150 | 3Φ12 | 96 |
| 250 | 280 | 536 | 300≤B <3000 | 180 | 150 | 3Φ12 | 139 |
| 300 | 280 | 633 | 300≤B <3000 | 180 | 150 | 3Φ12 | 152 |
