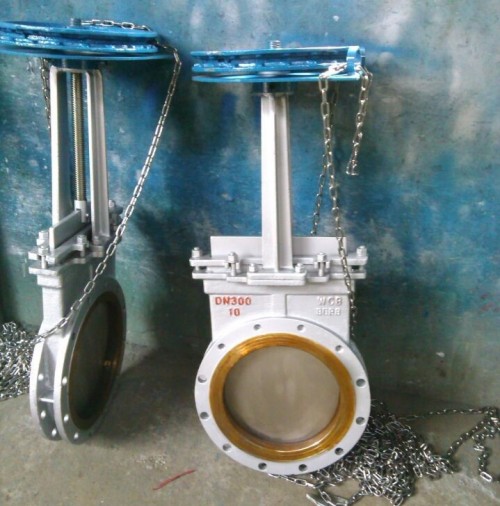

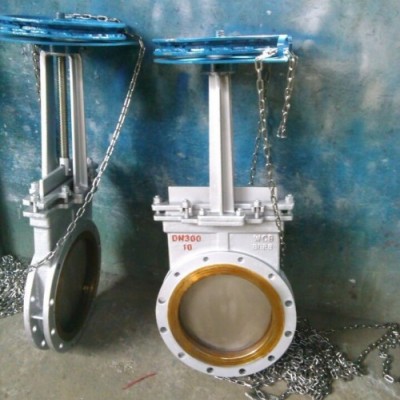

PZL73H,PZL73X链轮刀型闸阀

产品名称：	链轮刀型闸阀	产品型号：	PZL73H/PZL73X
公称通径：	DN50～DN1200	结构形式：	单闸板、双闸板
公称压力：	0.6Mpa～2.5Mpa	连接方式：	法兰、对夹
适用温度：	-20ºC～+150ºC～425ºC	驱动方式：	手动、伞齿轮、电动、气动、液动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	排渣、煤灰、石灰、浆液、污水、糖浆等	生产厂家：	浦首阀门

产品说明

PZL73H/PZL73X链轮刀型闸阀其应用范围非常广泛，从矿山、电厂的选煤、排矸、排渣，到城市的污水处理；从水泥、造纸厂的浆液输送，到食品、卫生、医药等专业管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣，易安装，易拆卸的优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大，占空间，易积渣，不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。

产品概述

链轮刀型闸阀驱动装置主要使用在需要长距离操作的阀门上，通过链轮驱动装置与阀门其它部件装配连接；通过拉动手拉链条，实现对阀门进行远距离的手动操作，使阀门使用更加灵活，不受电力与气源的限制。

技术范围

公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公称通径：DN50mm~DN2000mm NPS 2"~80"
适用温度：-38℃~1100℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式：硬密封、软密封
泄漏量：硬密封：D级（液体0.1×DNmm3/s）；软密封：A级（零泄漏）
配套附件：安装法兰

主要零部件材质Key parts material

阀体、上盖 body,upper cap	碳钢、不锈钢 Carbon steel,stainless steel
阀板 Valve plate	不锈钢 Stainless steel
阀杆 Stem	不锈钢 Stainless steel
密封圈 Seal ring	橡胶、四氟、不锈钢、硬质合金 Rubber,PTFE,stainless steel,hard alloy

主要性能规范Key performance indicators

公称压力 Nominal pressure	PN
壳体试验 Casing test	1.5×PN
密封试验 Leak test	1.1×PN
工作温度 Operating temperature	橡胶≤80℃,四氟密封≤180℃,硬密封≤425℃ Rubber ≤80℃,PTFE≤180℃,hard sealing ≤425℃
适用介质 Working medium	糖浆、纸浆、污水、煤浆、灰、渣水混合物 Syrup,paper pulp,sewage,coal slurry,dust,slag-water mix

设计标准

设计制造Design and manufacture： JB/T8691-1998
法兰连接Flange connection： GB/T9113.1-2000 JB/T79-94
结构长度Stuctural length： GB/T15188.2-94
试验验收Testing and acceptance： GB/T13927-92

外形结构图

主要外形尺寸

主要外形及连接尺寸Profile and connection dimension											单位Unit:mm
PN	DN	L	D	D1	D2	H	N-M	PN	DN	L	D	D1	D2	H	N-M
0.6	50	48	160	125	100	285	4-16	1.0	50	48	160	125	99	285	4-16
	65	48	180	145	120	298	4-16		65	48	185	145	120	298	4-16
	80	50	195	160	135	315	4-16		80	50	200	160	135	315	8-16
	100	50	215	180	155	365	8-16		100	50	220	180	155	365	8-16
	125	57	245	210	185	400	8-16		125	57	250	210	185	400	8-16
	150	57	280	240	210	475	8-20		150	57	285	240	210	475	8-20
	200	70	335	295	265	540	8-20		200	70	340	295	265	540	12-20
	250	70	390	350	320	630	12-20		250	70	405	355	310	630	12-22
	300	76	440	400	368	780	12-20		300	76	460	410	375	780	12-22
	350	76	500	460	428	885	16-20		350	76	520	470	435	885	16-22
	400	89	565	515	482	990	16-22		400	89	580	525	485	990	16-27
	450	89	615	565	532	1100	20-22		450	89	640	585	545	1100	20-27
	500	114	670	620	585	1200	20-22		500	114	715	650	609	1200	20-30
	600	114	780	725	685	1450	20-27		600	114	840	770	720	1450	20-36
	700	130	895	840	800	1700	24-27		700	130	910	840	788	1700	24-36
	800	130	1010	950	898	2000	24-30		800	130	1025	950	895	2000	24-36
	900	140	1110	1050	1005	2300	28-30		900	140	1125	1050	998	2300	28-36
	1000	216	1220	1160	1115	2500	28-30		1000	216	1255	1170	1110	2500	28-42
	1200	254	1450	1380	1325	2800	32-36		1200	254	1485	1390	1325	2800	32-48
