蜗轮伸缩蝶阀_其它压铸周边设备_供应

品牌SD343H	有效期至长期有效	最后更新2022-07-28 11:00
试验压力1.5 3.0	适用介质水、海水、蒸汽、油品等	适用温度-29～425℃
浏览次数529

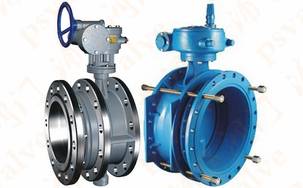

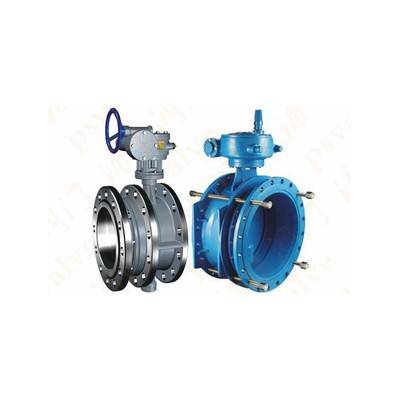

蜗轮伸缩蝶阀

产品名称：	蜗轮伸缩蝶阀	产品型号：	SD343H
驱动方式：	蜗轮,电动,气动	连接形式：	法兰
结构形式：	双偏心	密封结构：	金属硬密封
压力范围：	1.0MPa-1.6Mpa	公称通径：	DN50-2000
常用材质：	铸铁,WCB,不锈钢等	铭牌：	浦首品牌

SD343H蜗轮伸缩蝶阀适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。其主要特点如下：设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速；伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。密封部位可调节更换、密封性能可靠等特点。

设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
压力试验:GB/T13927-1992;JB/T9092-1999

【SD343H蜗轮伸缩蝶阀-主要技术参数】

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用温度	≤80℃
适用介质	空气、水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

【SD343H蜗轮伸缩蝶阀-主要零件材料】

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	橡胶、聚四氟、聚内脂、不锈钢
阀杆	2Cr13、不锈钢、铬钼钢
伸缩管	铸铁、铸钢、不锈钢、铬钼钢
填料	柔性石墨

【SD343H蜗轮伸缩蝶阀-主要外形尺寸】

蜗轮伸缩蝶阀(图3)
