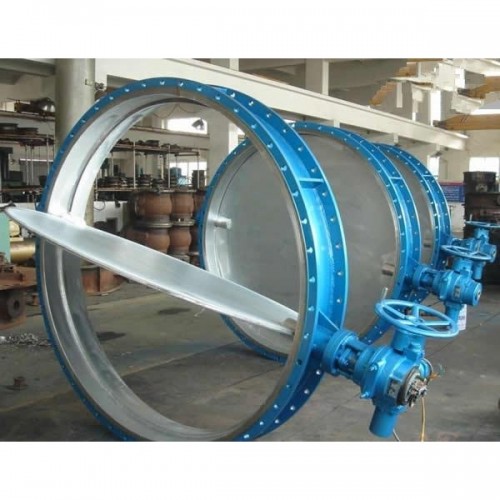

D341W手动通风蝶阀

分享

价    格

最小起订货量

  • ￥288.00元/台

    ≥1台

胡海军
13062795585 13062795585
  • 发货地上海
  • 发货期限3天内发货
  • 供货总量999 台
购买 进入店铺
本公司精品橱窗推荐

浦首流体控制设备(上海)有限公司

  • 身份验证|

  • 经营模式|制造商
  • 注册资本|2580万人民币
  • 企业类型|事业单位或社会团体（制造商）
  • 主营产品|船用阀门，蝶阀，闸阀，截止阀，止回阀，球阀等等
  • 公司地区|上海
  • 公司荣誉|
供应产品分类
  • 暂无分类
本公司热销排行
本页信息为浦首流体控制设备(上海)有限公司为您提供的“D341W手动通风蝶阀”产品信息，如您想了解更多关于“D341W手动通风蝶阀”价格、型号、厂家，请联系厂家，或给厂家留言。
购买 进入店铺
购买 进入店铺
品牌浦首阀门 有效期至长期有效 最后更新2022-07-25 08:50
试验压力1.5 3.0 适用介质水、海水、蒸汽、油品等 适用温度-29～425℃
浏览次数471

D341W手动通风蝶阀

产品名称： 手动通风蝶阀 产品型号： D341W
公称通径： DN50～DN1000 阀座密封： 球墨铸铁、猛钢、不锈钢
公称压力： 0.05Mpa～0.6MPa 连接方式： 法兰
适用温度： -30ºC～+350ºC 驱动方式： 手动、蜗轮、电动、气动
阀体材质： 铸铁、球墨铸铁、猛钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI
适用介质： 冷热风、烟气、空气 生产厂家： 浦首阀门

产品说明

D341W手动通风蝶阀采用与阀体相同材料加工成密封圈，可采用电动或气动传动。 其适用温度随阀全选材料而定，公称压力≤0．6MPa，一般适用于工业、 冶金、环保等管道作通风调节介质流量之用。

主要技术参数

公称压力 0.6MPa 介质温度 -30℃～350℃
强度试验 0.1MPa 适用介质 冷热风，烟气
介质流速 25m/s 泄漏率 2％

主要零件材料

零件名称 材料
阀体 Q235A,16猛钢、不锈钢
蝶板 Q235A、16猛钢、不锈钢
密封圈 Q235A、16猛钢、不锈钢
阀杆 2Cr13、不锈钢
填料 柔性石墨

外形结构图

 D341W手动通风蝶阀(图1)

主要连接尺寸

公称通径 DN(mm) L H Ho 0．05-0.1MPa 0．25MPa 0．6MPa
D Dr D2 n-d D D1 D2 n-d D D1 D2 n-d
100 127 105 486 210 170 144 4-18 210 170 144 4-19 210 170 144 4-19
125 140 120 516 240 200 174 8-18 240 200 174 8-19 240 200 174 8-19
150 140 132 541 265 225 199 8-18 265 225 199 8-19 265 225 199 8-19
200 152 160 779 320 280 254 8-18 320 280 254 8-19 320 280 254 8-19
250 165 187 836 375 335 309 12-18 375 335 309 12-19 375 335 309 12-19
300 178 220 901 440 395 363 12-22 440 395 363 12-23 440 395 363 12-23
350 190 245 954 490 445 413 12-22 490 445 413 12-23 490 445 413 12-23
400 218 270 1003 540 495 463 16-22 540 495 463 16-23 540 495 463 16-23
450 222 297 1058 595 550 518 16-22 595 550 518 16-23 595 550 518 16-23
500 229 322 1111 645 600 568 20-22 645 600 568 20-23 645 600 568 20-23
600 267 377 1233 755 705 667 20-26 755 705 667 20-26 755 705 667 20-26
700 292 430 1338 860 810 772 24-26 860 810 772 24-26 860 810 772 24-26
800 318 487 1452 975 920 878 24-30 975 920 878 24-30 975 920 878 24-31
900 330 537 1588 1075 1020 978 24-30 1075 1020 978 24-30 1075 1020 978 24-31
1000 410 587 1689 1175 1120 1078 28-30 1175 1120 1078 28-30 1175 1120 1078 28-31
1200 470 702 1938 1375 1320 1280 32-30 1375 1320 1280 32-30 1405 1340 1295 32-34
1400 530 895 2670 1575 1520 1480 36-30 1575 1520 1480 36-30 1630 1560 1510 36-37
1600 600 995 2810 1790 1730 1690 40-30 1790 1730 1690 40-30 1830 1760 1710 40-37
1800 670 1095 3020 1990 1930 1890 44-30 1990 1930 1890 44-30 2045 1970 1915 44-40
2000 760 1200 3220 2190 2130 2090 48-30 2190 2130 2090 48-33 2265 2180 2125 48-43
2200 800 1310 3430 2405 2340 2295 52-33 2405 2340 2295 52-33 2475 2390 2335 52-43
2400 850 1420 3650 2605 2540 2495 56-33 2605 2540 2495 56-33 2685 2600 2545 56-43
2600 900 1530 3920 2805 2740 2695 60-33 2805 2740 2695 60-33 2905 2810 2750 60-49
2800 950 1640 4140 3030 2960 2910 64-36 3030 2960 2910 64-36 3115 3020 2960 64-49
3000 1000 1760 4360 3230 3160 3110 68-36 3230 3160 3110 68-36 3315 3220 3160 68-49
3200 1100 1870 4620 3430 3360 3310 72-36 3430 3360 3310 72-36 3525 3430 3360 72-49
3400 1200 1980 4840 3630 3560 3510 76-36 3630 3560 3510 76-36 3735 3640 3560 76-49
3600 1200 2120 5060 3840 3770 3720 80-36 3840 3770 3720 80-36 3970 3860 3720 80-56
3800 1200 2230 5400 4045 3970 3920 80-39 4045 3970 3920 80-39 4180 4070 3970 80-62
4000 1300 2390 5620 4245 4170 4120 84-39 4245 4170 4120 84-39 4380 4270 4170 84-62
