| 品牌江森自控阀门 | 有效期至长期有效 | 最后更新2022-04-11 15:01 |
| 扭矩4Nm/6Nm | 旋转方向可手动调节 | 适配风阀面积0.8m²/1.2m² |
| 浏览次数395 |

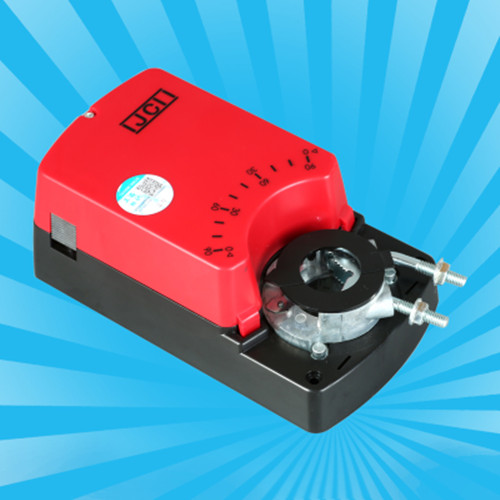

江森电动风阀执行器，4Nm/6Nm风阀驱动器开关型
江森电动风阀执行器
产品概述
TM04/06系列电动风阀执行器采用双向控制，可提供4Nm、6Nm的扭矩，直接安装于阀系统控制、水路系统的角行程、电动球阀控制实现开关式或比例式0-10V/DC或4-20mA号控制，并提供0-10V/DC的位置反馈信号。
产品特点
安装简便，由两枚六角螺钉将执行器固定在方轴、圆轴或其它开关的阀门连接轴上。采用进口有刷电机，寿命长，噪音低，并可实现多功能智能控制。可通过手动按钮实现手动操作。产品防爆等级IP65，安全稳定高效。有全行程过载保护功能，无需限位开关进行至终点自行停止。
产品代码及型号
|
型号 |
输出力矩 |
电源电压 |
运行时间 |
控制信号 |
|
TM04-24K |
|
AC/DC24V
|
35-45S |
开关型 |
|
TM04-24M |
4Nm |
35-45S |
0（2）-10V/0（4）-20mA |
|
|
TM04-220K |
AC/110/220V |
35-45S |
开关型 |
|
|
TM04-220M |
|
35-45S |
0（2）-10V/0（4）-20mA |
|
|
TM06-24K |
|
AC/DC24V |
35-45S |
开关型 |
|
TM06-24M |
6Nm |
35-45S |
0（2）-10V/0（4）-20mA |
|
|
TM06-220K |
AC/110/220V |
35-45S |
开关型 |
|
|
TM06-220M |
|
35-45S |
0（2）-10V/0（4）-20mA |
|
|
可选配两组辅助开关 |
||||
技术参数
|
|
|
TM04-24K |
TM04-220K |
TM04-24M |
TM04-220M |
|
|
|
TM06-24K |
TM06-220K |
TM06-24M |
TM06-220M |
|
电气参数 |
额定电压 |
AC24V 50/60Hz DC24V |
AC100…240V 50/60Hz |
AC24V 50/60Hz DC24V |
AC100…240V 50/60Hz |
|
额定电压范围 |
AC/DC 19.2…28.8V |
AC85…265V |
AC/DC 19.2…28.8V |
AC85…265V |
|
|
功耗 |
运行2.2W，待机0.5W |
运行3.2W，待机0.7W |
运行2.2W，待机0.5W |
运行3.2W，待机0.7W |
|
|
导线规格 |
4.4VA |
6.4VA |
4.4VA |
6.4VA |
|
|
端子规格 |
最 大2.0mm² |
|
最 大2.0mm² |
|
|
|
功能参数 |
扭矩 |
4Nm/6Nm |
4Nm/6Nm |
||
|
适配风阀面积 |
0.8m²/1.2m² |
0.8m²/1.2m² |
|||
|
旋转方向 |
可手动调节 |
可手动调节 |
|||
|
手动操作 |
具备 |
具备 |
|||
|
旋转角度 |
最 大95°，可通过调整机械限位调整旋转角度 |
最 大95°，可通过调整机械限位调整旋转角度 |
|||
|
运行时间 |
35S（90°）/40S（90°） |
35S（90°）/40S（90°） |
|||
|
噪音水平 |
45dB |
45dB |
|||
|
位置指示 |
机械指示 |
机械指示 |
|||
|
工作环境 |
电气等级 |
Ⅲ（低压安全）Ⅱ（双重绝缘） |
Ⅲ（低压安全）Ⅱ（双重绝缘） |
||
|
防护等级 |
lp44 |
lp44 |
|||
|
工作环境温度 |
-20…+50…/IEC 721-3-3 |
-20…+50…/IEC 721-3-3 |
|||
|
储藏环境温度 |
-30…+80…/IEC 721-3-2 |
-30…+80…/IEC 721-3-2 |
|||
|
温度测试 |
95%RH，不结露/EN60730-1 |
95%RH，不结露/EN60730-1 |
|||
|
尺寸/重量 |
尺寸 |
详见尺寸图 |
详见尺寸图 |
||
|
风门轴长度 |
＞50mm |
＞50mm |
|||
|
风门轴规格 |
6…16mm圆轴8×8…12×12方轴 |
6…16mm圆轴8×8…12×12方轴 |
|||
|
重量 |
＜0.7kg |
＜0.7kg |
|||
