江森压差旁通阀，电动压差旁通阀
江森压差旁通阀，电动压差旁通阀
产品概述

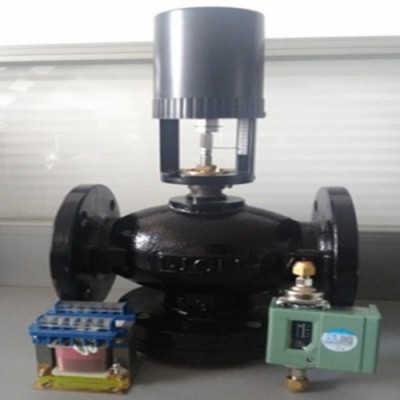

电动压差旁通阀由阀体、执行器、变压器、压差控制器组成的四件套。
电动压差旁通阀其广泛应用于空调，制冷，采暖以及其它楼宇自动控制系统中，可精确调节系统中的介质流量，从而达到控制系统温度，湿度，压力和节能的目的。
产品特点
1. 执行器选用铝压铸的支架和外罩，体积小，重量轻，强度高。
2. 执行器选用永磁同步可逆电机，带有过载保护功能，限位开关，执行器自行停止。
3. 工作电压：AC24V±10﹪50/60HZ（也可以订制选用AC220V）
4. 控制信号：开关/浮点信号 模拟：0-10V/4-20MA信号
5. 阀体结构形式有两通单做阀，两通平衡阀，三通分流阀及三通合流阀
6. 阀体与管道的连接形式为PN16GB9113.3法兰连接。
7. 阀体可选铸钢、铸铁、不锈钢以适应不同工作介质及温度，介质温度较高时，阀体可选择带有散热性功能的阀门。
8. 带有阀门行程自适应功能，便于现场安装和调试。
9. 可选配手动装置，实现手动打开/关闭，执行器的设计符合IEC国际标准。
RA3000系列技术参数：
控制类型
可逆的，递增控制
比例式制型正转或反转
可逆的，递增控制
比例式制型正转或反转
电源电压
AC24V±10﹪50/60hz，也可以采用AC220V±10﹪50/60HZ
电机形式
交流永磁同步可逆电机
作用力
4000N
控制信号
增量/浮点信号 或0-10V或 4-20MA
增量/浮点信号 或0-10V或 4-20MA
反馈信号
增量/浮点信号 或0-10V或 4-20MA
增量/浮点信号 或0-10V或 4-20MA
功率消耗
16VA
运行速度
4.2/mm（可根据用户要求调节）
控制板
4000N可数显输入输出以及反馈数值情况，(千分比)
最 大行程
45mm
净重
4kg
防护等级
lP54
工作温度
-10℃-180℃（低温时介质须不结冰凝固、高温时阀门须加散热功能）
储存温度
-20℃-60℃
输入输出信号：
输入输出信号设置（拨码设置见下表，所有设置必须上电前设置完成，通电后改变设置会造成控制错误）SW1拨码开关拨到ON表示0，否则为1，定义如下：
输入信号
输出信号
1
2
3
4
5
6
7
0-10V
0-10V
1
0
1
1
1
1
0
0-10V
2-10V
1
1
1
0
1
1
0
0-10V
2-20ma
1
0
0
1
1
0
1
2-10V
0-10V
1
0
1
1
0
1
0
2-10V
2-10V
1
1
1
0
0
1
0
2-10V
4-10ma
1
1
0
1
0
0
1
4-10ma
0-10V
0
0
1
1
0
1
0
4-10ma
2-10V
0
0
1
0
0
1
4-10ma
4-10ma
0
1
0
1
0
0
1
