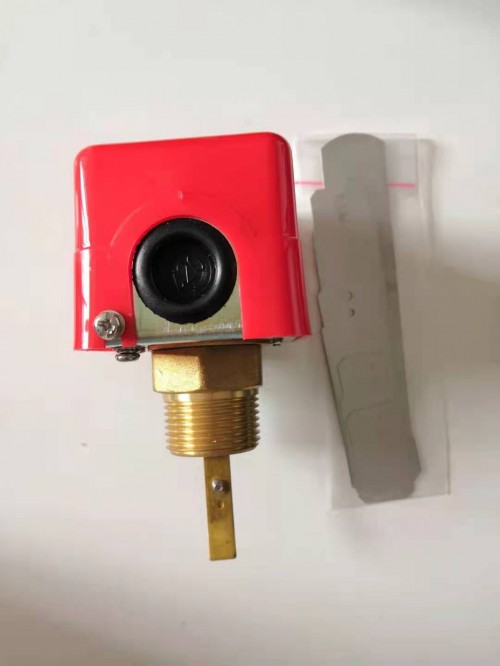

江森自控阀门有限公司水流开关
江森自控阀门有限公司水流开关
产品概述
WFS水流开关具有Spdt输出，性能优异，精度高，工作可靠等特点，可安装在水管和对铜无腐蚀性液体中，当液体流量达到整定速率时，可不到整定点，其一个回路关闭，另一个回路打开，典型应用于连锁作用或断流保护的场所。
WFS系列开关仅用0℃以上液体介质，它亦可于高盐或氯气的液体，但是非易燃介质。
WFS水流开关可以安装在户外，但需注意防雨，可以水平或垂直安装在管道中，需保持两边5倍的管道直径的均流管道。
WFS水流开关仅用于操作控制而因操作失误造成人员设备损失，安装人员有必要增加安全极限控制，报警影视系统，以防控制失效的发生。
注：流量开关不能遭水击，如在流量开关下游装有快速闭合阀，必须使用节流器。
技术规范
|
工作压力 |
10bar（1000kpa） |
|
耐压力 |
17.5bar（91750kpa） |
|
绝缘电阻 |
Over 100W.DC500VM |
|
耐压 |
AC1500W/1分钟 |
|
触点寿命 |
1000K周期 |
|
波纹管寿命 |
500K周期 |
|
液体温度 |
最 高100℃ |
触点容量
|
类型 |
电压 |
电阻负载 |
照明负载 |
马达负载 |
|
AC交流 |
AC125V AC250V |
5A 2.5A |
44A 22A |
5A 2.5A |
|
DC直流 |
DC115V DC250V |
0.3A 0.15A |
|
|
流量控制范围
|
类别 |
流量范围 |
||||
|
管片
|
流向片
|
最小 |
最 大 |
||
|
On-FLow |
OFF-FLlow |
On-FLow |
OFF-FLlow |
||
|
1 |
1 |
15(4.0) |
8(2.0) |
45(12.0) |
41(11.01) |
|
1¼ |
|
26(6.9) |
13(3.4) |
75(20.0) |
68(18.0) |
|
1½ |
|
29(7.0) |
20(53) |
105(28.0) |
94(25.0) |
|
2 |
2 |
34（9.0） |
17(5.4) |
120（32.0） |
105（28.0） |
|
2½ |
|
60（16.0） |
34（9.0） |
210（55.0） |
188（50.0） |
|
3 |
|
68（18.0） |
30（8.0） |
288（76.0） |
275（73.0） |
|
4 |
3 |
128（34.0） |
64（17.0） |
412（109.0） |
360（95.0） |
|
5 |
|
225（59.0） |
113（30.0） |
750（198.0） |
652（172.0） |
|
6 |
|
345（91.0） |
172（45.0） |
1125（297.0） |
975（258.0） |
