船用外螺纹青铜止回阀GB597-83_其它压铸周边设备_供应

品牌浦首阀门	有效期至长期有效	最后更新2022-03-07 08:49
材料 Material灰铸铁 Gray Cast Iron	零件名称 Parts Name阀体、阀盖 Body/Cover	适用介质 Applicable Medium淡水、滑油、燃油和 t≤300℃蒸汽 Fresh water, Lubricanting oil, Fuel oil, t≤300℃ steam.
浏览次数475

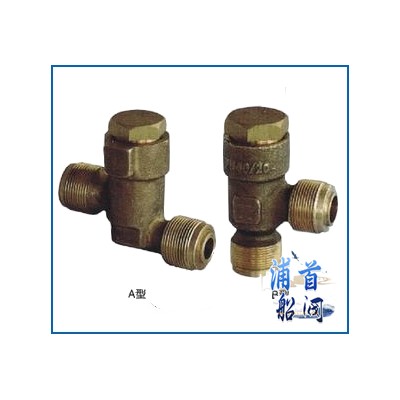

船用外螺纹青铜止回阀GB597-83

GB597-83船用外螺纹青铜止回阀详细信息性能规范Technical Data公称压力Nominal Pressure(MPa)公称通径Nominal Diameter(mm)适用介质Applica

性能规范Technical Data

公称压力 Nominal Pressure (MPa)	公称通径 Nominal Diameter (mm)	适用介质Applicable Medium
4.0	10 - 32	海水、淡水、滑油、燃油和f≤2500C蒸汽 Sea water. Fresh water. Lu bricanting oil, Fuel oil,f≤250‘℃steam

主零部件材质Materials of Main Parts

零件名称Parts Name	材料Material
	名称Name	牌号Marks
阀体Body	铸铝青铜Cast Aluminum Bronze	ZCuA19Mn2
阀盖、阀盘Cover/Disc	铝青铜Aluminum Bronze	CuA19Mn2

基本尺寸Dimensions

公称	结构尺寸Structure Dimension					螺纹接头					扳手尺寸 Wrench Size		升程	参考重量
通径DN	L		H≈	Hi		Thread Jo			nf		S2		Lift Range	Weight(kg)
(mm)	A型	B型		A型	B型	D	Di	D2	l	\|1	A型	B型	m	A型	B型
10	94	47	54	20	41	M27×1.5	24.8	14	16	3	27	32	7	0.61	0.58
15	110	55	61	25	52	M36×2	33	22	22	5	32	41	10	1.00	0.94
20	116	58	65	32	55	M39 x 2	36	25	23	5	36	46	12	1.19	1.24
25	130	65	70	38	64	M48X2	45	32	26	6	46	50	14	1.71	1.58
32	140	70	84	46	72	M56×2	53	38	28	6	46	60	16	2.87	2.61

浦首订货须知：（国家标准）
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。
     感谢您访问我们的网站【】,如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。本厂专业提供船用蝶阀、船用闸阀、船用止回阀、船用调节阀、船用减压阀、船用呼吸阀、高速透气阀、船用快关阀、船用自闭阀、船用旋塞阀、船用消防阀、船用通海阀、船用防浪阀、船用滤器、船用空气帽、船用球阀、船用截止阀、船用截止止回阀、船用阀组、船用截止阀箱、船用针型阀、船用电磁阀、船用隔膜阀、船用压力表阀等各类阀门。
