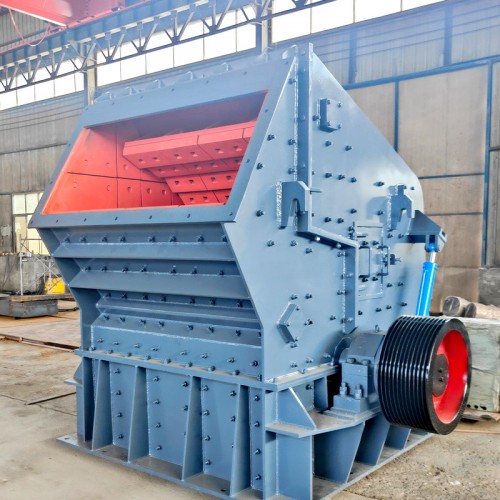

反击式破碎机结构解析

俗话说做一行得懂一行，如果我们对自己手里面的机械是什么也不知道那么会在往后吃大亏，我稍作整理简单介绍一下反击式破碎机这里我将机械分为五个小版块一一做介绍

1、反击板

顾名思义反击板就是将板锤击打的物料弹到板面在反复进行回弹破碎，反击板的样式有许多主要有折线形和弧线形两种。但按目前来说实用性高的是圆弧形反击板，它在反击板弹置板面后在圆心行程相互撞击形成破碎，破碎效果相对是较好的。现在的反击板用得较多的是高锰钢这种耐冲击磨损的材料。反击式破碎机的反击板调整系统同时兼做整机的过载保护装置，当异物或不可破碎物进入破碎机后，反击板可以自动回退弹起，让异物通过破碎机，避免异物或不可破碎物对设备产生损害。反击板调整系统常是液压调整或螺母调整。

2、转子

现在常用的转子结构有三种

整体式转子，这种转子大都采用整体式的铸钢结构，这种转子的转动惯量大，坚固耐使，便于安放板锤，能适应破碎工作的需求。

还有组合式和焊接式三种。小型反击式破碎机可以用焊接结构，这种转子制造方便，容易得到平衡，但强度和耐使性较差。

3、板锤

板锤是固定在转子上的一个重要配件，在安装时需要牢固，便于更换，其材料多用耐冲击好的材料可以说板锤直接影响破碎机的生产。它有以下几种性状：

①螺钉固定多为长条形板锤，这种结构目前使用较多。但用螺栓固定，由于螺栓暴露在外面易被打坏，使用寿命短。

②楔块固定，有护板和打击板组成的板锤。其结构用楔块固定，打击板表面没有螺栓露出，磨损后更换护板即可。这种结构复杂，适用于大型反击式破碎机。

③楔块和顶丝固定。当上紧顶丝时，可将板锤向外推移，与楔块鞋面楔合紧密。当转子回转工作时，在离心力作用下，板锤和楔块变回越转月楔合越紧。这种结构简单，修换方便。

4、驱动装置

反击式破碎机的驱动系统采用电动机、V型皮带和破碎机的方式，能改善电机启动性能，使电机能平稳启动运行。皮带传动方式可起到双重的过载保护功能，驱动系统所要求的电机功率低，大大降低运行成本。此驱动方案是经济适用、性能优良、安全的驱动方案。

5、箱体

反击式破碎机机架部分分为三分体结构，用铁板和型钢焊接而成，在机体内壁装有钢板制成的衬板。机体的左右侧都设置有小门，以便于检修和更换物件。
