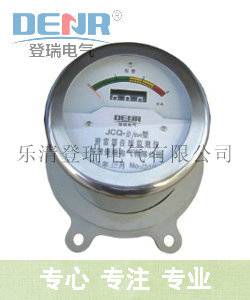

JCQ4G,JCQ4G-10/800避雷器监测器怎么安装
JCQ4G,JCQ4G-10/800避雷器监测器怎么安装
JCQ4G-10/800避雷器监测器安装
参照外形图进行安装，JCQ4G-10/800避雷器监测器串联在避雷器与地之间，安装时，先将监测器M10×40螺栓安装在避雷器底座附近，便于测试和观察的位置上，连接好接地母线，然后将高压出线端用M10×30螺栓和母线连接在避雷器绝缘底座上的两个φ15的安装孔上。安装后的监测器不应有明显的倾斜现象。此时，记下计数器指示的数字，或调至零位，即可投入运行。电网通电后记录泄漏电流值（毫安表读数）以便以后进行比较分析。(信息来源:中国电气网 http://www.cngaoge.cn)
JCQ4G-10/800避雷器监测器在投入运行之前和运行1～2年之后，应进行一次简易的现场检测，其项目是：
（1）用万用表测量JCQ4G-10/800避雷器监测器高压出线端对地之间的电阻值。在万用表电池电压足够的情况下，JCQ4G-10/800避雷器监测器应在数十KΩ。不应有短路或断路等现象，否则，泄漏电流测量功能将失效。
（2）用简易方法检测JCQ4G-10/800避雷器监测器的动作性能
用1000V摇表一只，600V 10μF电容器二只，并联连接。
检测步骤：先转动摇表对电容器充电，等待充电稳定后，在保持摇表转速的情况下，断开充电回路，再迅速将充好电的电容器对监测器两端放电一次，计数器应记录一次，连续试验10次均能准确可靠地动作，则认为JCQ4G-10/800避雷器监测器动作性能良好，否则，可能有问题，应进行检修或更换。
2．JCQ4G-10/800避雷器监测器上的指针不指在零位，用户又需要调零时，可按第1条的第（2）项进行调零，也可以把计数器上已有的数字作为记录起始数，累计避雷器的动作次数。
3．JCQ4G-10/800避雷器监测器投入运行后，记录毫安表的读数，以便于监测器将来定期巡视记录的读数时进行对比、分析（避雷器表面状况与泄漏电流有很大关系，数据分析时应注意）。
4．从线路卸下JCQ4G-10/800避雷器监测器时，应先用导线将监测器的高压端可靠接地，然后拆下监测器。检修完毕后，经检测合格后才能装回去，再把接地导线拆掉。如违反本规定有可能造成对操作人员人身安全的危害。
5．安装时请注意，监测器高压端的引线拉力不大于100N，底板上的6只M6×20螺栓，不得随意松动，以免破坏产品密封。
相关搜索:避雷器在线监测器 http://www.js-8.com
JCQ4G-10/800型号相关：1. JCQ4G-10/800型泄漏电流额定是多少,这是查看本型号产品的客户近段时间咨询较多的内容,如果你也正在找这些,欢迎向我公司垂询。
以下是我公司整理的关于避雷器监测器 近期客户较关心的相关问题：1. 避雷器监测器工作原理, 2. 避雷器监测器是干嘛的, 3. 避雷器监测器怎么安装, 4. 避雷器监测器型号含义, 5. 避雷器监测器泄漏电流为零, 6. 避雷器监测器型号, 7. 避雷器监测器测试仪, 8. 避雷器监测器指示零, 9. 避雷器监测器命名规则,欢迎来电咨询！
如果你想对避雷器监测器有更深入的了解,如:jcq避雷器在线监测器说明书,避雷器在线测试仪,常州利德伏安电气有限公司,jcq–3e型避雷器监测器,避雷器监测器怎么看,jcq3e系列避雷器在线监测仪,避雷器结构示意图,避雷器脱离器图片,避雷器压力释放装等内容感兴趣,请登陆登瑞电气公司网站查看。
本条信息供应JCQ4G-10/800避雷器监测器,JCQ4G-10/800避雷器监测器信誉保证由登瑞电气提供,产品描述资料如有变更不另行通知,具体请登陆乐清登瑞电气有限公司企业网站了解或电话咨询为准
