外置式磁致伸缩位移传感器尺计/油缸磁悬浮拉杆尺进口SSI_其它_供应

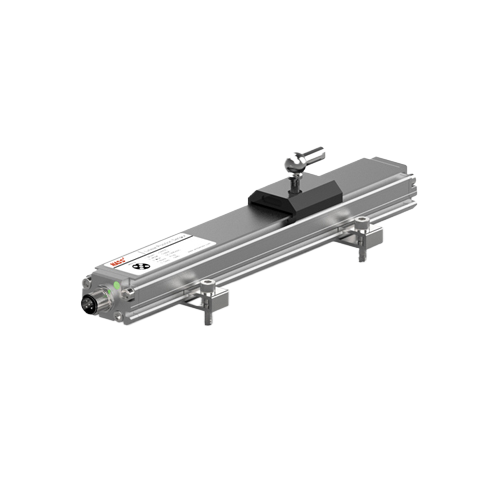

CP外置常规型传感器特点：

●外置安装，使用方便； ●绝对位置输出，无需归零；

●非接触式测量，永不磨损； ●高分辨率，模拟量输出16位D/A，无线分辨率；

●非线性度＜计件0.002%F.S.；●重复精度＜±0.002%F.S.；●低功耗设计，有效减小系统温漂；●带关节轴承的滑块磁铁，可承

受较大侧向应力；●悬浮磁铁，许永垂直间隙最大可达15mm。

测量参数

测量范围：50mm～4500mm，或根据客户需要定制

输出信号：0-20mA（最小/最大负载：0/500Ω）4-20mA（最小/最大负载：0/500Ω）0-10V（最小负载＞5KΩ）-10~+10V（最小负载＞5KΩ）

分辨率：16位D/A

非线性度：＜±0.01%F.S.（最小±50μm）

重复精度：＜±0.002%F.S.（最小±2μm）

更新时间：0.5ms（量程＜1m）1ms（1m＜量程＜2m） 2ms（2m＜量程＜4m） 4ms（4m＜量程＜7.6m）

电气特性

出线方式：防水接头或六芯航空插头

输入电压：24Vdc（-15/+20%）

工作电流：＜50mA（随量程变化）

极性保护：最大-30Vdc

超压保护：最大36Vdc

绝缘能力：500V（信号地与外壳间）

故障指示：红、绿双色LED指示灯

结构与材料

传感器头：内置

传感器体：铝合金

固定夹片：304L不锈钢

安装及附件

安装方向：任意

安装方式：固定夹片，M5*20专用螺钉

位置磁铁：C型磁铁梯形磁铁方块磁铁

工作条件

磁铁速度：任意

环境温度：-40℃~+85℃

湿度/露点：湿度90%，不能结露

温度系数：＜30ppm/℃

防护等级：IP65
