parker派克FC型和FR型酚醛夹布导向带

FC型酚醛树脂导向带 标准厚度为2.5mm,每卷长度为5.5M.
parker可提供以下规格尺寸的 FR型导向带.
FC 2556 Q5038T 2.5*5.6 (厚2.5mm,宽5.6mm)
FC 2597 Q5038T 2.5*9.7 (厚2.5mm,宽9.7mm)
FC 2515 Q5038T 2.5*15 (厚2.5mm,宽15mm)
FC 2520 Q5038T 2.5*20 (厚2.5mm,宽20mm)
FC 2525 Q5038T 2.5*25 (厚2.5mm,宽25mm)
FC 2530 Q5038T 2.5*25 (厚2.5mm,宽30mm)
2016年搬迁至昆山花桥镇,  nsknok@163.com
材质:Q5030T(灰色) 酚醛树脂+聚酯纤维+PTFE, Q5039T(棕色) 酚醛树脂+聚酯纤维+PTFE
parker密封件上海经销商
上海泛塞机电(日轴优封行)代理PDF密封件
导向带的展开长度U可用以下公式计算.
活塞:U=π*(D-2.5)-k
活塞杆:U=π*(D+2.5)-k

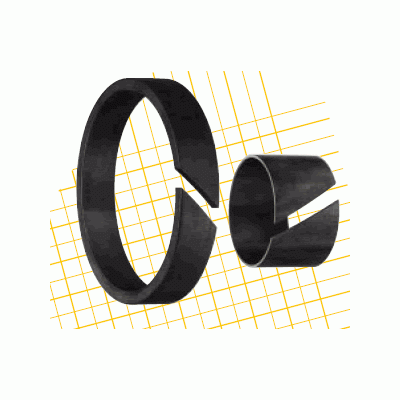

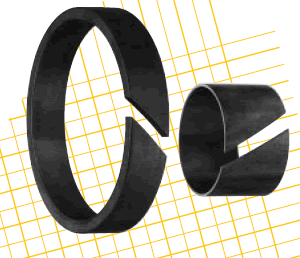

FR型导向环(酚醛树脂)
材料:织物增强的热固性合成树脂.
Q5029: 棉织物增强的酚醛树脂,Q5038:聚酯纤维增强的酚醛树脂(+PTFE).
如有特殊要求(压力,温度,速度等,以及特殊工作介质),parker也可以根据您的要求,特别生产.

应用范围: 耐压;(据DIN 53454标准) Q5029=270N/m㎡,Q5038=340N/m㎡.
工作温度:Q5029  -50℃至+120℃,Q5038 -50℃至+130℃.
吸水率:(据DIN 53479标准).Q5029 1-2%,Q5038 <0.1%.
表面速度:≤0.5M/S.
parker密封件上海经销商
上海泛塞机电(日轴优封行)代理PDF密封件
2016年搬迁至昆山花桥镇,  nsknok@163.com
FR型活塞或活塞杆 导向环 FR型活塞或活塞杆 导向环
parker代码 规格尺寸d*D*L
FR 1621 Q5029- 16*21*5.6
FR 2003 Q5029- 20*23.2*5
FR 2025 Q5029- 20*25*4
FR 2005 Q5029- 20*25*5.6
FR 2007 Q5029- 20*25*9.7
FR 2506 Q5029- 25*30*5.6
FR 2507 Q5029- 25*30*9.7
FR 2528 Q5029- 25.4*28.5*4
FR 2702 Q5029- 27*32*5.6
FR 2823 Q5029- 28*33*5.6
FR 2833 Q5029- 28*33*9.7
FR 3001 Q5029- 30*35*5.6
FR 3003 Q5029- 30*35*9.7
FR 3205 Q5029- 32*37*5.6
FR 3209 Q5029- 32*37*9.7
微信-13621890604 fseals
TEL-0512-36832563 fseals
FR 3338 Q5029- 33*38*5.6
FR 3439 Q5029- 34*39*5.6
FR 3490 Q5029- 34.9*39.9*16
FR 3505 Q5029- 35*40*4
FR 3506 Q5029- 35*40*5.6
FR 3507 Q5029- 35*40*9.7
FR 3528 Q5029- 35*45*15
FR 3618 Q5029- 36*41*5.6
FR 3620 Q5029- 36*41*9.7
FR 4002 Q5029- 40*45*4
FR 4004 Q5029- 40*45*5.6
FR 4006 Q5029- 40*45*9.7
FR 4010 Q5029- 40*45*15
FR 4247 Q5029- 42*47*5.6
FR 4447 Q5029- 44.5*47.6*4
FR 4450 Q5029- 44.5*49.5*12
FR 4504 Q5029- 45*50*5.6
FR 4506 Q5029- 45*50*6.3
FR 4505 Q5029- 45*50*9.7
FR 4508 Q5029- 45*50*15
FR 4610 Q5029- 46*50*10
FR 4853 Q5029- 48*53*9.7
FR 5015 Q5029- 50*55*5.6
FR 5018 Q5029- 50*55*9.7
FR 5019 Q5029- 50*55*20
FR 5079 Q5029- 50.8*55.8*16
FR 5080 Q5029- 50.8*55.8*25
FR 5309 Q5029- 53*58*9.7
FR 5505 Q5029- 55*60*5.6
FR 5507 Q5029- 55*60*9.7
FR 5510 Q5029- 55*60*15
FR 5637 Q5029- 56*61*9.7
FR 5640 Q5029- 56*61*15
FR 5808 Q5029- 58*63*5.6
FR 5680 Q5029- 58*63*6.3
FR 5805 Q5029- 58*63*9.7
FR 5815 Q5029- 58*63*15
FR 5907 Q5029- 59*64*9.7
FR 6006 Q5029- 60*65*5.6
Q:584495835 fseals
Q:2426651639 fseals
FR 6005 Q5029- 60*65*9.7
FR 6010 Q5029- 60*65*15
FR 6305 Q5029- 63*68*5.6
FR 6368 Q5029- 63*68*6.3
FR 6370 Q5029- 63*68*9.7
FR 6315 Q5029- 63*68*15
FR 6341 Q5029- 63.5*68.5*9.7
FR 6348 Q5029- 63.5*68.5*16
FR 6350 Q5029- 63.5*68.5*25
FR 6501 Q5029- 65*70*5.6
FR 6503 Q5029- 65*70*9.7
FR 6506 Q5029- 65*70*15
FR 6505 Q5029- 65*70*16
FR 6772 Q5029- 67*72*9.7
FR 7000 Q5029- 70*75*6.3
FR 7005 Q5029- 70*75*9.7
FR 7004 Q5029- 70*75*15
FR 7420 Q5029- 74*80*12.5
FR 7412 Q5029- 74*80*12.7
FR 7503 Q5029- 75*80*5.6
FR 7504 Q5029- 75*80*6.3
FR 7506 Q5029- 75*80*9.7
FR 7505 Q5029- 75*80*15
FR 7602 Q5029- 76.2*81.2*25
FR 8009 Q5029- 80*84*15
FR 8085 Q5029- 80*85*5.6
FR 8006 Q5029- 80*85*6.3
FR 8010 Q5029- 80*85*9.7
FR 8012 Q5029- 80*85*15
FR 8013 Q5029- 80*85*16
FR 8014 Q5029- 80*85*25
FR 8017 Q5029- 80*85*40
FR 8509 Q5029- 85*90*9.7
FR 8515 Q5029- 85*90*15
FR 8507 Q5029- 85*90*40
FR 8510 Q5029- 85*95*25
FR 8890 Q5029- 88.9*93.6*16
FR 8895 Q5029- 88.9*93.9*25
FR 8905 Q5029- 89*95*10
FR 9094 Q5029- 90*95*9.7
FR 9095 Q5029- 90*95*15
FR 9010 Q5029- 90*100*15
FR 9510 Q5029- 95*100*9.7
FR 9511 Q5029- 95*100*15
FR 9515 Q5029- 95*100*40
FR 9610 Q5029- 96*100*10
FR 9830 Q5029- 98*103*25
FR 9905 Q5029- 99*105*10
FR A004 Q5029- 100*105*9.7
FR A005 Q5029- 100*105*15
FR A016 Q5029- 100*105*16
FR A025 Q5029- 100*105*25
FR A007 Q5029- 100*105*60
FR A027 Q5029- 100*110*25
FR A505 Q5029- 105*110*9.7
FR A510 Q5029- 105*110*25
FR A905 Q5029- 109*115*10
FR B004 Q5029- 110*114*25
FR B008 Q5029- 110*115*9.7
FR B009 Q5029- 110*115*15
FR B011 Q5029- 110*115*25
微信-13621890604 fseals
TEL-0512-36832563 fseals

FR型活塞或活塞杆 导向环 FR型活塞或活塞杆 导向环
parker代码 规格尺寸d*D*L
FR B007 Q5029- 110*120*15
FR B025 Q5029- 110*125*25
FR B040 Q5029- 114*120*10
FR B051 Q5029- 115*120*9.7
FR B053 Q5029- 115*120*15
FR B090 Q5029- 119*125*10
FR C051 Q5029- 120*125*9.7
FR C052 Q5029- 120*125*15
FR C026 Q5029- 120*125*25
FR C222 Q5029- 122*127*5.6
FR C028 Q5029- 122*127*25
FR C005 Q5029- 125*130*5.6
FR C053 Q5029- 125*130*9.7
FR C055 Q5029- 125*130*15
FR C030 Q5029- 125*130*25
FR C080 Q5029- 128*135*15
FR D005 Q5029- 130*135*15
FR D050 Q5029- 135*140*9.7
FR D051 Q5029- 135*140*15
FR D052 Q5029- 135*140*25
FR D080 Q5029- 138*145*15
FR E031 Q5029- 140*145*9.7
FR E038 Q5029- 140*145*15
FR E032 Q5029- 140*145*25
FR E047 Q5029- 145*150*9.7
FR E705 Q5029- 145*150*15
FR E009 Q5029- 145*150*20
FR E050 Q5029- 147.4*152.4*15
FR E015 Q5029- 147.5*152.4*5.6
FR F009 Q5029- 150*155*9.7
FR F050 Q5029- 150*155*15
FR F015 Q5029- 150*155*25
FR F025 Q5029- 152*157*15
FR F039 Q5029- 153*158*25
FR F051 Q5029- 155*160*9.7
FR F052 Q5029- 155*160*15
FR F055 Q5029- 155*160*25
FR G008 Q5029- 160*165*9.7
FR G007 Q5029- 160*165*15
FR G025 Q5029- 160*165*25
FR G565 Q5029- 165*170*9.7
FR G570 Q5029- 165*170*15
FR G080 Q5029- 168*173*15
FR H024 Q5029- 170*175*9.7
FR H025 Q5029- 170*175*25
FR H050 Q5029- 175*180*9.7
FR H051 Q5029- 175*180*15
FR H053 Q5029- 175*180*25
FR J019 Q5029- 180*185*15
FR J060 Q5029- 186*190*15
FR K014 Q5029- 190*200*15
FR K049 Q5029- 195*200*9.7
FR K052 Q5029- 195*200*15
FR K051 Q5029- 195*200*25
FR K809 Q5029- 198.2*203.2*9.7
FR L004 Q5029- 200*205*15
Q:584495835 fseals
Q:2426651639 fseals
FR L025 Q5029- 200*205*25
FR L065 Q5029- 205*210*15
FR L050 Q5029- 205*210*25
FR L509 Q5029- 210*215*25
FR L520 Q5029- 215*220*15
FR L524 Q5029- 215*220*20
FR L525 Q5029- 215*220*25
FR M005 Q5029- 220*225*15
FR M009 Q5029- 220*225*25
FR M030 Q5029- 220*230*25
FR M070 Q5029- 222*227*15
FR M125 Q5029- 225*230*15
FR M554 Q5029- 235*240*9.7
FR M550 Q5029- 235*240*15
FR M558 Q5029- 235*240*35
FR N040 Q5029- 245*250*9.7
FR N042 Q5029- 245*250*15
FR N041 Q5029- 245*250*16
FR N045 Q5029- 245*250*25
FR N074 Q5029- 249*254*15
FR N520 Q5029- 250*255*15
FR N525 Q5029- 250*255*25
FR O010 Q5029- 260*265*25
FR O515 Q5029- 265*270*15
FR O709 Q5029- 275*380*9.7
FR O715 Q5029- 275*280*15
FR O720 Q5029- 275*280*20
FR O725 Q5029- 275*280*25
FR P015 Q5029- 280*285*15
FR P025 Q5029- 280*285*25
FR P034 Q5029- 280*290*25
FR P035 Q5029- 280*290*35
FR P022 Q5029- 285*290*15
FR P041 Q5029- 285*290*20
FR P551 Q5029- 295*300*15
FR P550 Q5029- 295*300*24
FR P552 Q5029- 295*300*25
FR Q005 Q5029- 300*305*25
FR Q002 Q5029- 305*310*15
FR Q010 Q5029- 310*315*25
FR Q014 Q5029- 315*320*15
FR Q015 Q5029- 315*320*25
微信-13621890604 fseals
TEL-0512-36832563 fseals
FR Q215 Q5029- 320*325*15
FR Q217 Q5029- 320*325*25
FR Q230 Q5029- 320*330*20
FR Q233 Q5029- 325*330*25
FR Q425 Q5029- 345*350*25
FR Q050 Q5029- 350*355*15
FR Q051 Q5029- 350*355*25
FR Q060 Q5029- 350*360*25
FR Q552 Q5029- 355*360*20
FR Q555 Q5029- 355*360*40
FR Q725 Q5029- 375*380*25
FR R025 Q5029- 445*450*25
FR R915 Q5029- 495*500*15
FR S075 Q5029- 575*580*25
FR S610 Q5029- 600*605*25
