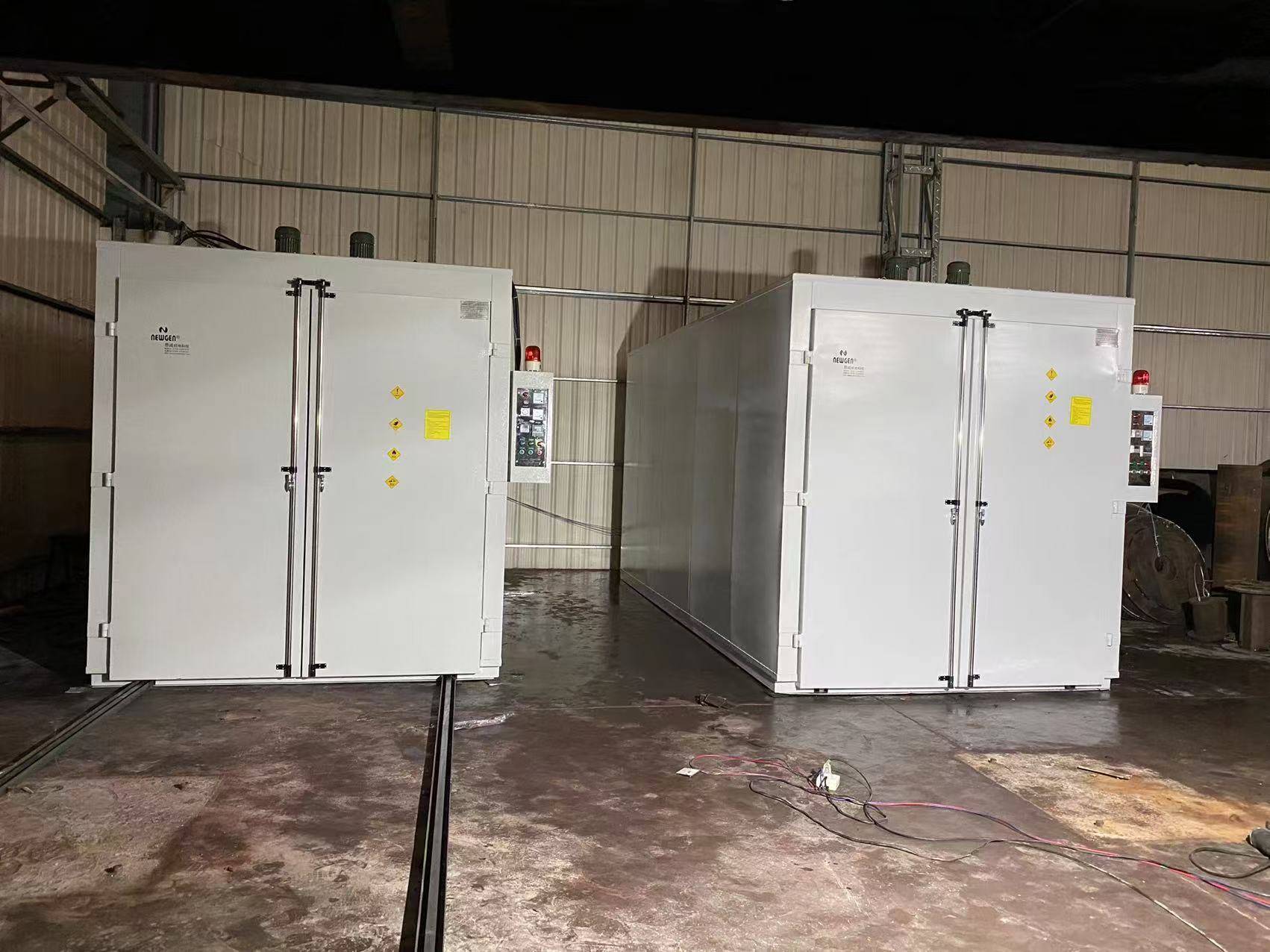

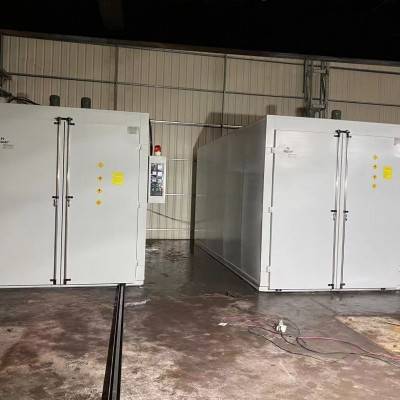

箱式回火炉
· 结构组成5
· 炉架:通常由型钢焊接成框架,外包钢板,用于承受炉衬和工件的负载。小型箱式电阻炉也可不设炉架,用厚钢板焊接成炉壳来起到炉架的作用。
· 炉壳:一般用钢板复贴在钢架上焊接而成,主要作用是保护炉衬、加固电炉结构和保持电炉的密封性。
· 炉衬:由耐火材料和保温材料组成,靠近电热元件的是耐火材料,紧靠外壳的是保温材料,用于保护炉膛温度、减少热量损失。
· 炉门装置:包括炉门及锁定保护装置,炉门一般用铸铁或钢板制成,在炉门开启装置上安装有安全限位开关,并与加热控制电源关联。炉门中央通常设计有观察孔,方便观察炉腔内的加热情况。
· 电热元件:常采用碳化硅棒、二硅化钼或金属合金等。碳化硅棒加热温度可达 1350℃,二硅化钼最 高可达 1600℃,温度小于 1200℃的箱式电阻炉大都采用金属或金属合金电热元件。
· 辅助装置:采用热电偶测量温度,小型箱式炉用一只热电偶,大中型箱式炉用多只热电偶,直接插入炉腔,以便监测炉腔内不同点的温度。
