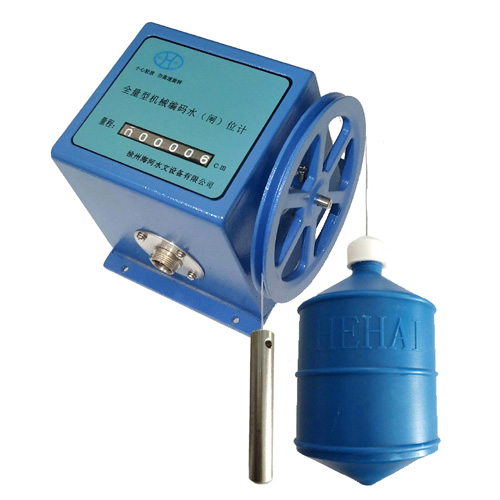

徐州海河HSW机械显示浮子式水位计浮子式液位计

徐州海河HSW浮子式水位计（机模显示）

技术参数

1、基本参数

A 测量范围：0-40米，可定制80米

B 水位变率：<100厘米/分

C 分辨力：1cm

D 水位轮启动力矩：< 100克·厘米（0.0098N·m）

E 测量准确度：≤±2cm或0.2%F·S

F 显示器：六位十进制机械计数器

2、机械参数

a 水位轮工作周长：32cm

b 测量缆：Φ0.8mm不锈钢缆

c 浮子直径：10cm，15cm（可选或其它订制尺寸）

3、电参数

输出形式：接点通断输出接触电阻：≤0.5Ω；绝缘电阻：≥10MΩ

4、通信接口（选装）

RS485接口（MODBUS-RTU协议）；

格雷码输出； 4-20mA电流模拟量输出；

5、使用环境

a 环境温度：-25℃～85℃

b 相对湿度；<95%(40℃)

C 尺寸：132×132×115

d 可靠性指标：在满足仪器正常维护条件下，MTBF≥25000小时

e 电源电压：12-24VDC（格雷码输出不用）

浮子式水位计工作原理

仪器结构、工作原理：

本仪器由浮子、钢丝绳、重锤、测轮、传感器、支架、输出插座等部分构成。

工作原理为：仪器以浮子感测水位变化，工作状态下，浮子、重锤与钢丝绳连接牢固，钢丝绳悬挂在水位轮的“V”形槽中。平衡锤起拉紧钢丝绳和平衡作用，调整浮子的配重可以使浮子工作于正常吃水线上。在水位不变的情况下，浮子与平衡锤两边的力是平衡的。当水位上升时，浮子产生向上浮力，使平衡锤拉动钢丝绳带动水位轮作顺时针方向旋转，水位传感器的显示读数增加；水位下降时，则浮子下沉，拉动钢丝绳带动水位轮逆时针方向旋转，水位传感器的显示器读数减小。
