压铸件水口机器人激光切割机

一、核心概念与技术特点

• 3D 空间切割：机器人 6 轴 + 附加轴 (最多 8 轴联动)，全方位无死角处理复杂形状
• 智能视觉定位：集成 3D 视觉系统，自动识别工件位置，支持 "随意上料" 无需精确夹具
• 颠覆性效率：传统工艺需几分钟→激光切割仅需 30-60 秒 / 件，效率提升 10-30 倍
• 卓越精度：重复定位精度达 ±0.03mm，可切割最小 R0.3mm 圆角，切口平滑无毛刺
• 柔性生产：一键切换产品，适应小批量多品种，节省模具投入

二、工作原理与系统构成

1. 工作流程

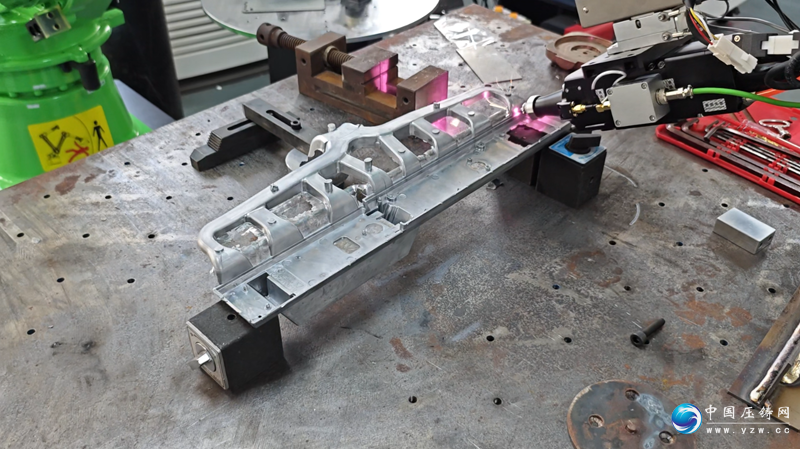

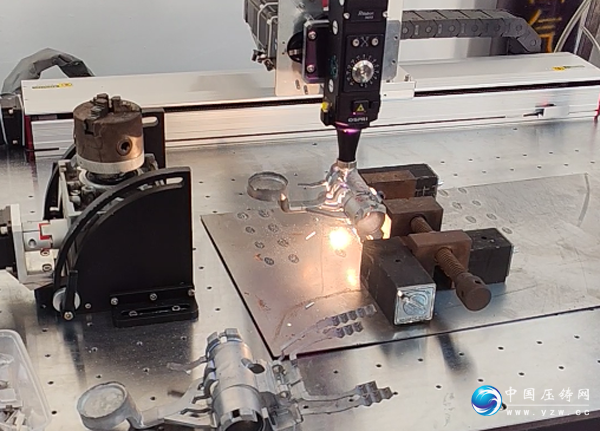

• 机器人抓取压铸件→3D 视觉扫描定位→系统自动生成切割路径→激光束精 准熔化水口→吹气清除熔渣→完成切割

2. 核心系统

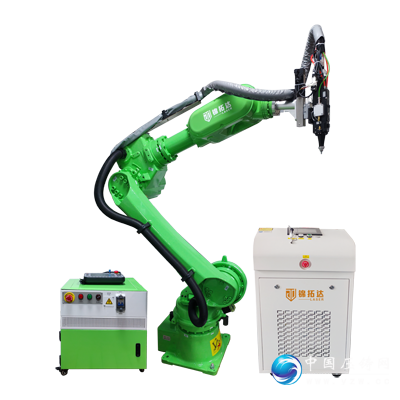

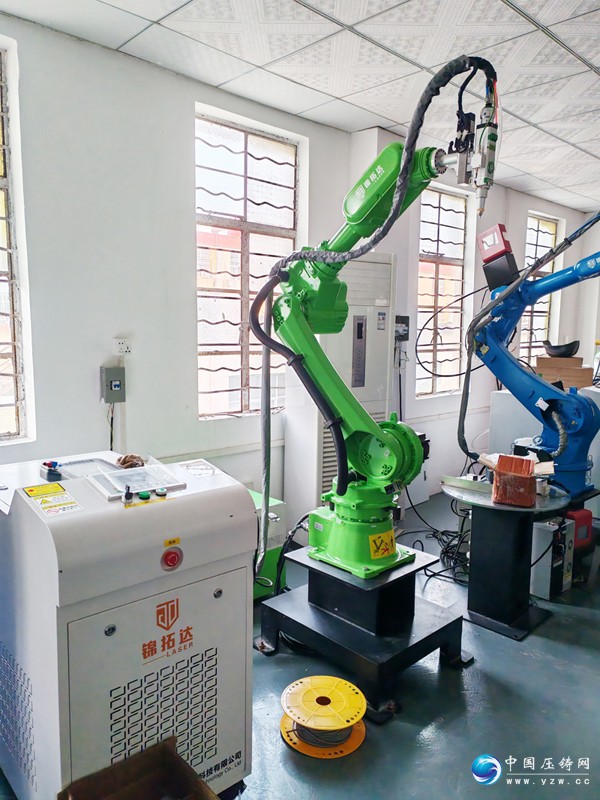

• 机器人本体：6 轴工业机器人 (如发那科、库卡、ABB)，工作半径可达 2m，提供灵活空间运动
• 激光发生系统：高功率光纤激光器 (3-10kW)，波长 1.06μm，电光转换率 > 30%，寿命达 10 万小时
• 切割头：轻量化设计，内置防撞保护和自动对焦，确保切割精度和设备安全
• 控制系统：机器人控制器 + 激光控制系统 + 视觉系统，实现多轴协同和实时监控
• 辅助系统：高压吹气装置 (气压≥0.55MPa)、烟尘净化、安全防护围栏



  1. 汽车工业 (最主要应用领域)

  • 发动机缸体 / 缸盖水口切割
  • 变速箱壳体、电机壳体去浇口
  • 底盘结构件、控制臂等复杂压铸件处理
  • 新能源汽车一体化压铸车身结构件 (如特斯拉 Model Y 后底板)

  2. 3C 电子

  • 笔记本电脑外壳、手机中框铝合金压铸件
  • 散热模块精密加工，切口光滑不损伤内部电路

  3. 家电与医疗器械

  • 空调压缩机壳体、洗衣机滚筒支架
  • 医疗设备精密零件，无应力切割确保安全性

  4. 其他领域

  • 电动自行车车架管件切割、望远镜镜筒管件切割，切口平整提升结构强度
  • 航空航天轻量化零件，减轻重量同时保证强度

• 三、应用场景
