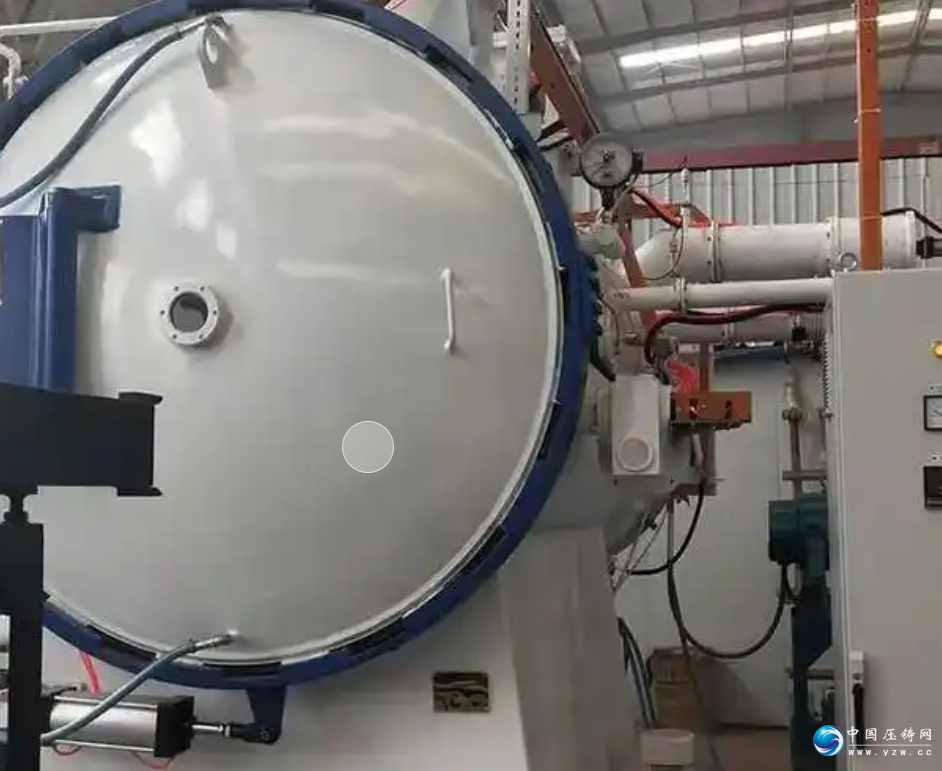

真空淬火炉是一种在真空环境下对金属材料进行淬火热处理的设备，其结构设计独特，具有多个显著优势。以下是真空淬火炉的主要结构特点：
1. 炉体结构
真空淬火炉的炉体通常由钢支架、可拆式炉顶、炉衬等组成。炉体壳体框架采用型钢焊接而成，内壁采用1Cr18Ni9Ti耐热钢板，内衬采用优质全纤维结构。这种结构不仅提高了炉体的稳定性和保温性能，还减少了热量的散失，提高了能源利用效率。
2. 加热元件结构
真空淬火炉的加热元件通常采用高质量的电热元件，如钨、钼、石墨等。这些材料具有高熔点、高热导率和良好的抗高温氧化性能。加热元件的结构形式多样，包括片状、板状、带状、丝状、鼠笼棒状、网状、棒状等。例如，常用钨丝制成鼠笼状发热体，为了提高钨丝的辐射面，可将单根钨丝绕制成钨丝网，再组成筒状的加热器。这种设计可以确保热量均匀分布，提高加热效率。
3. 循环风机与导风板结构
真空淬火炉通常配备循环风机和导风板，以促进炉内热量的均匀分布。循环风机通过离心焊接风叶在炉内形成强气流循环，起到导风、吸风、通风的作用，使炉内温度均匀。导风板采用1Cr18Ni9Ti耐热钢，用几根架棒固定在炉内壁上，阻带包裹在炉内。这种设计可以有效减少热量的散失，提高炉内温度的均匀性。
4. 密封与真空系统
真空淬火炉的密封性能至关重要，其炉体和炉门之间采用特殊的密封设计，确保在真空环境下的密封性。通过真空泵将炉内的空气抽出，形成低压的真空环境，有效防止金属材料在高温下发生氧化和污染。
5. 淬火槽与冷却系统
真空淬火炉通常配备淬火槽，用于快速冷却工件，确保淬火效果。淬火槽的设计可以满足不同的冷却介质需求，如油、水等，以适应不同的工艺要求。
