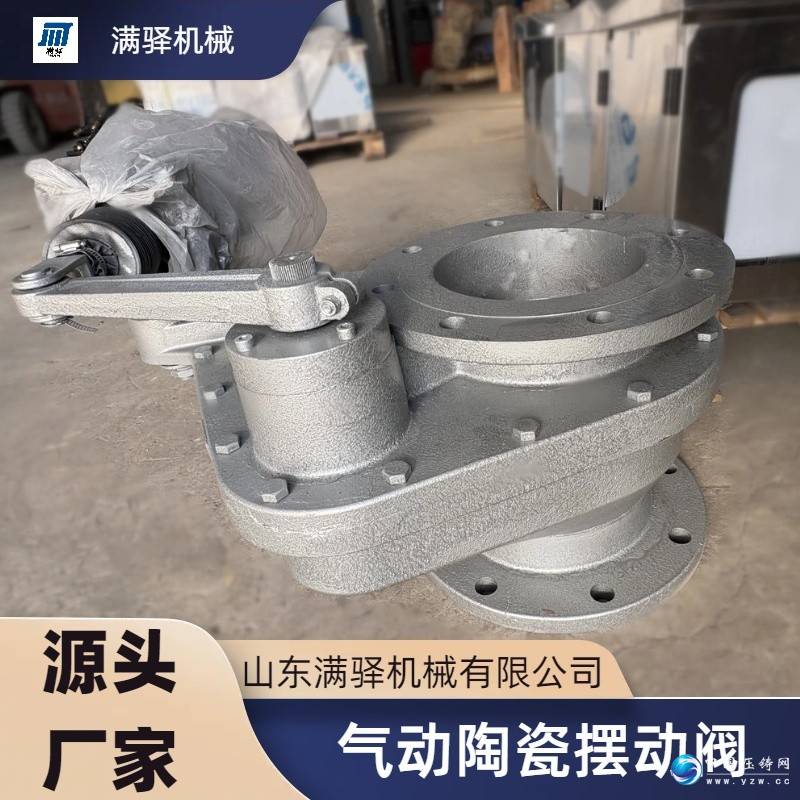

气动陶瓷摆动阀的介绍：

结构组成
- 阀体：一般采用铸钢件，如碳钢等材料，具有较高的强度和耐腐蚀性，能够承受管道内介质的压力和冲刷。
- 阀板：与介质直接接触，在阀门开启和关闭过程中起到控制介质流通的作用，阀板与阀座间的密封面通常采用耐磨硬质合金材料或耐磨增韧结构陶瓷，以提高耐磨性和密封性。
- 旋转轴：连接阀板和气动执行机构，通过旋转轴的转动带动阀板运动，实现阀门的开关动作345。
- 气动执行机构：以压缩空气为动力源，通过活塞杆或隔膜的运动，带动旋转轴和阀板转动，常见的有活塞式和薄膜式两种类型。
- 密封填料：采用耐磨耐高温氟橡胶密封件或柔性石墨等材料，用于防止介质从旋转轴与阀体的连接处泄漏。
- 弹簧：一般设置在阀板与密封面之间，弹簧力使阀板密封面与密封环面紧密贴合，同时允许阀板在垂直方向移动，用于补偿阀门零部件的热胀冷缩，克服背压变化对密封的影响，防止颗粒状介质进入密封面之间。
工作原理：气动执行机构通过转轴和摆臂带动阀板转动，阀板与密封面之间的弹簧力使阀板密封面与密封环面紧密贴合。在启闭过程中，阀板密封面对密封环面在切线方向上的摩擦力之差使得阀板产生自转，从而使密封面之间产生研磨、抛光作用，保证密封效果。
性能特点
- 耐磨耐高温：阀体采用铸钢、耐磨陶瓷组合而成，阀板与阀座间密封面采用的耐磨增韧结构陶瓷硬度高，能够在高温和磨损环境下长期稳定运行，适用于输送粉煤灰、灰渣、干粉尘等磨损性介质。
- 密封性能好：密封填料采用耐磨耐高温的材料，阀板与阀座间的密封面光滑且硬度高，能够有效防止介质泄漏，即使在长期使用过程中，也能保持良好的密封性能。
- 使用寿命长：气动执行机构的活塞杆、密封填料不与介质直接接触，减少了磨损和腐蚀，同时解决了同类阀门轴密封处物料外漏的问题，使得阀门的使用寿命比普通材料阀门长 5-10 倍。
- 操作灵活：通过旋转轴带动阀板做旋转运动，阀门开关动作灵活，无卡涩现象，能够快速响应控制信号，实现阀门的开启和关闭。
- 结构紧凑：具有较小的体积和重量，安装方便，占用空间小，便于在各种管道系统中进行安装和维护。
- 控制精度高：可以通过调节气动执行机构的进气压力和流量来精确控制阀门的开启角度和速度，满足不同工况下的流量控制需求，还可配备定位器等附件，实现远程自动控制。
应用领域3
- 电力行业：主要用于火力发电企业的粉煤灰气力输送系统中，可作为进、出料阀、透气阀、平衡阀、排气阀、排堵阀，也可用作管路切换阀和卸灰阀。
- 水泥行业：在水泥生产过程中，用于输送水泥生料、熟料、煤粉等粉状和颗粒状物料的管道上，控制物料的流量和流向。
- 矿山行业：适用于矿山中矿石、煤炭、砂石等固体物料的输送管道系统，实现对物料的截断和流量调节。
- 化工行业：可用于输送各种腐蚀性、磨损性介质的管道，如酸、碱、盐溶液等，以及化工生产中的粉状和颗粒状原料、产品的输送控制。
- 造纸行业：在造纸过程中，用于控制纸浆、纤维等物料的输送，以及废水处理系统中污水和污泥的流量控制。
