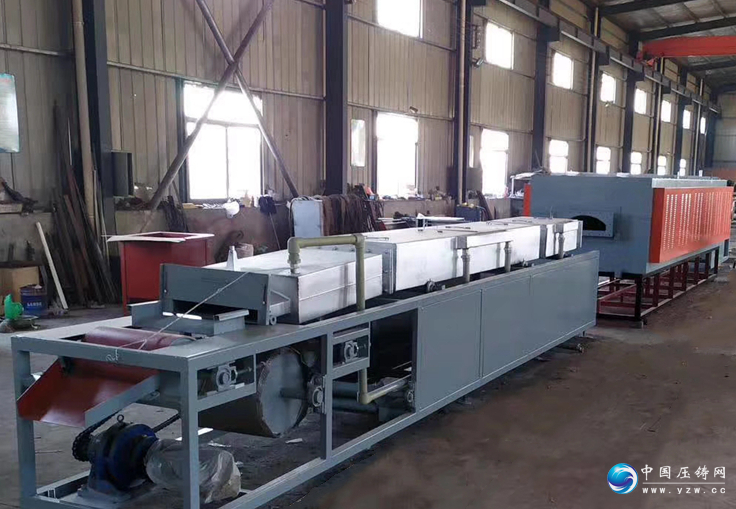

网带式退火炉的构造主要由以下核心模块组成，各部件协同实现连续化热处理：

 ‌一、主体结构‌

1. ‌炉体框架‌

   • 钢板与型钢焊接成型，内部铺设保温层（莫来石/氧化铝陶瓷纤维）减少热损失。
   • 分区设计：进料段→预热段→加热段→缓冷段→水冷段→出料段。

2. ‌输送系统‌

   • ‌网带载体‌：耐高温金属编织（1Cr13或304不锈钢），宽度适应工件尺寸（水平/垂直/倾斜布置）。
   • ‌传动机构‌：变频电机+减速机驱动，网速范围150–600mm/min可调。

 ‌二、加热与温控系统‌

1. ‌加热元件‌

   • 电加热：电阻丝、硅碳棒均匀分布于网带上下方以实现双向加热。
   • 燃气加热：天然气/煤气烧嘴（部分型号支持）。

2. ‌温度控制‌

   • PID智能数显仪表+热电偶闭环监测，控温精度±1℃。
   • 分区独立控温（如3控温点），SCR可控硅模块调节功率。

 ‌三、保护与辅助系统‌

1. ‌气氛保护（光亮退火）‌

   • 马弗罐结构：含稀土耐热不锈钢密封腔体，通入氮气/氢气/氩气防氧化。
   • 氨分解装置：提供还原性气体净化工件表面。

2. ‌冷却模块‌

   • 多段水冷套设计，各段水量独立调节加速冷却。
   • 风冷系统（可选）：增强冷却均匀性。

 ‌四、安全防护‌

• 防爆泄压装置+机械联锁设计，应对气压异常。
• 多重电气保护：超温/断偶/漏电/过流自动切断电源
