中创智造内燃钢轨端面打磨机NDM-1.2图片全工程机械

  夜空下

  有一群人推着“小车”

  耀眼的火花在他们身边的钢轨上飞溅

  点缀了深邃的夜

  如果有人告诉你他们是在“做美容”

  千万别惊讶

  他们是与火花共舞的钢轨“美容师”

  那就是钢轨打磨机

  咨询：中创智造（辽宁）轨道交通有限公司

  座机：0412-4829789

  王经理：153/0412/1459

  姜经理：153/0412/1452

  王经理：167/3187/1666

  姜经理：155/4127/5063

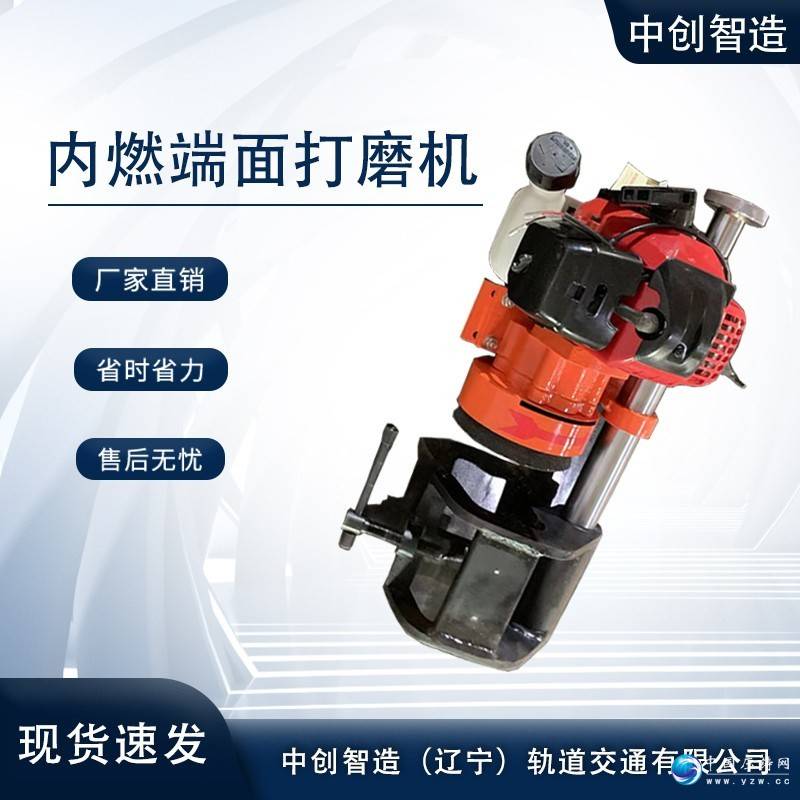

  内燃钢轨端面打磨机NDM-1.2适用于对钢轨端面进行磨削处理，是小型移动式气压焊设备的配套产品，其装卡方便，操作简便，磨削效率高，能保证焊接钢轨端面质量的要求。

  工作原理：内燃钢轨端面打磨机NDM-1.2内燃机通过减速箱将动力直接传递给碗形砂轮使其产生回转运动，即主磨削运动。同时，转动手轮通过螺旋机构(丝杠、丝母)的回转运动，带动内燃机、减速箱和碗形砂轮沿着丝杠(导向杆)轴向移动，即对钢轨端面轴向进给磨削;通过手扳把，摆动机架(内燃机碗形砂轮),绕着导向杆轴线在钢轨端面径向方向(垂直于钢轨轴线)进行径向进给磨削，即径向进给运动。

  主要技术参数

  1.内燃机：

  型号： 汽油机GX35

  功率： 1.2kW

  转速： ≥7000r/min

  2.碗形砂轮线速度： ≥35m/s

  3.碗形砂轮(BW)： 150×50×32

  4、主轴转速: ≥2800r/min

  5.整机重量： 15kg

  6.外廓尺寸： 500×260×180

  维护方法：

  1、内燃钢轨端面打磨机NDM-1.2首先要检查砂轮是否有裂纹，端面是否平整，均正常后，安装碗形砂轮(BW)。具体方法是用附带的专用扳手将锁紧六角螺母扭紧。

  2、将内燃钢轨端面打磨机NDM-1.2装卡在钢轨上，注意：卡轨钩的顶面和侧面一定要与钢轨顶面和轨鄂靠紧，旋动顶丝与钢轨顶紧，确保砂轮端面与钢轨轴线垂直。

  3、仔细阅读汽油机说明书，将汽油和汽机油加入至汽油油箱内和润滑室，启动汽油机，空载运行不少于30秒。启动内燃机，主轴碗形砂轮开始回转，同时旋动手轮，调整磨削量进行轴向进给磨削，往复摆动搬把，利用机具自重进行径向进给磨削。

  4、内燃钢轨端面打磨机NDM-1.2要经常给螺旋机构、导向杆滑动面、螺母(手轮)推力槽…注入润滑剂(机油)，以减少摩擦阻力。

  把人与人之间的关系处理得简单一些，自己就会过得快乐一些。中创智造内燃钢轨端面打磨机NDM-1.2图片全工程机械

  因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实。

  我公司生产钢轨钻孔机，锯轨机，捣固镐，钢轨打磨机，液压方枕器，轨缝调整器，液压起拔道器，轨枕内燃螺栓扳手，液压拉轨器，高铁器材等。
