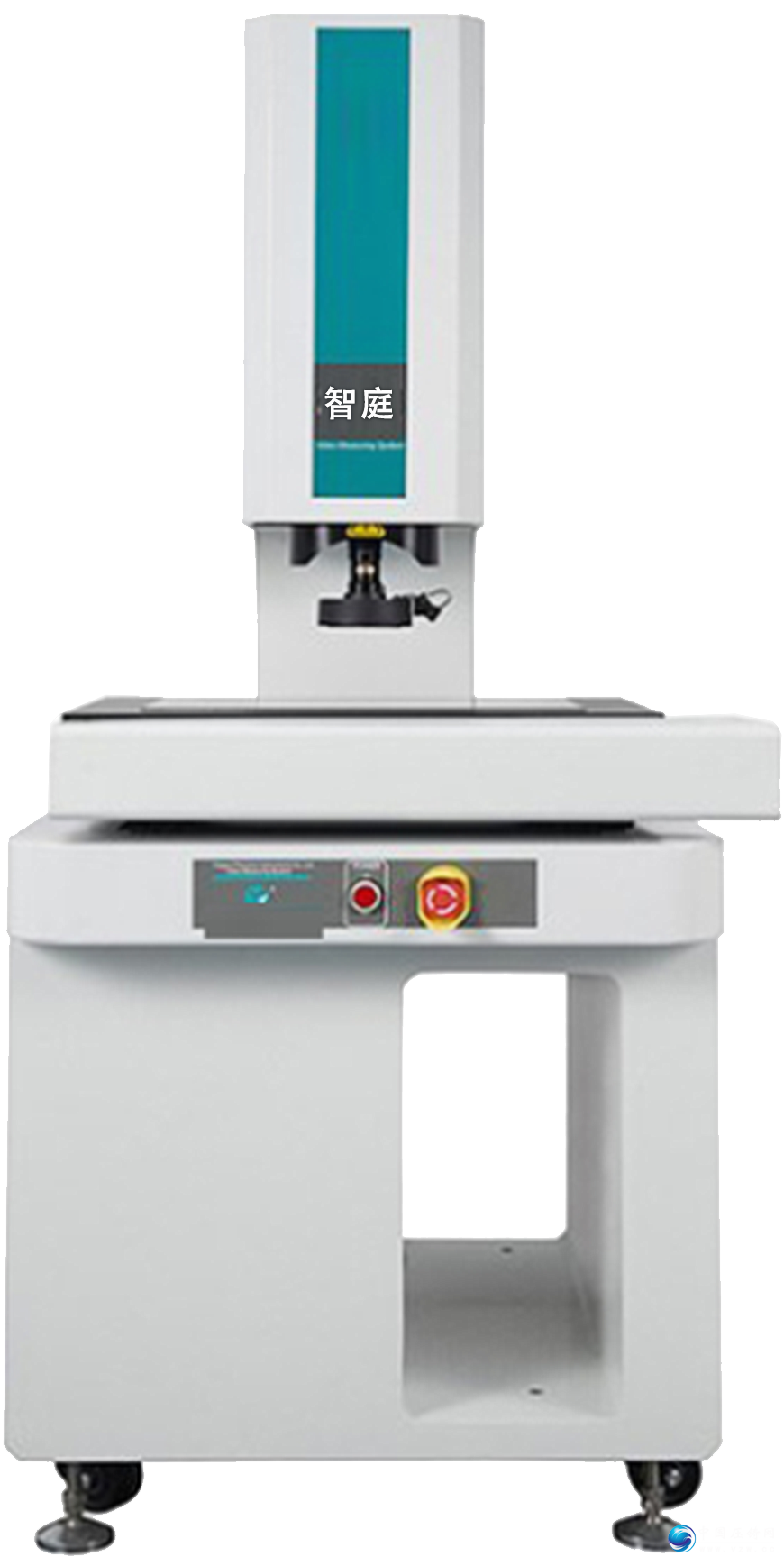

智庭VMC322自动影像测量仪
1.仪器主机说明
VMC322 是本公司推出的一款高精度高性能的自动影像测量仪，设备运行的稳定性，结合公 司多年的影像仪的生产经验，以及自主研发的三维量测软件，将设备的高性能、全自动的特点发挥到极 致。
持自动对焦、摇杆操作（选配）以及接触式探针测量、光谱共焦白光传感器测量。
软件支持强大元素构造，多元化测量方法（自动寻边、对比测量、局部放大采点）等。
伺服马达驱动，电机响应速度快。
全闭环运动控制，具有精确的高速运动定位性能。
精简化仪器与计算机接口。
000 级花岗石平台，结构稳定，抗震性强。
程控表面 LED 面光源与底部光源。
配有专用的 INS-C 三维测量软件，具有教导功能，可大幅提高测量效率。
高品质滚珠驱动螺杆与滑轨，机械性能佳。
高清晰摄像机和变焦镜头，保证极佳的成像质量。
2.技术参数
|
量 程 及 精 度 |
|
|
XY 轴量程（mm） |
300*200 |
|
Z 轴量程（mm） |
200（可定制） |
|
XY 向示值误差 |
2.5+L/200μm(L:为测量长度 mm) |
|
XYZ 光栅数显分辨力 |
1µm（台湾万濠） |
|
工作台玻璃尺寸（mm） |
375*275 |
|
光 学 影 像 系 统 |
|
|
摄像机 |
高清晰工业级彩色摄像机 |
|
变倍镜头 |
0.7X～4.5X |
|
视频总倍率 |
18X～230X |
|
物方工作距离（mm） |
90±2（标配） |
|
物方视场（mm） |
8.57-1.33 |
|
光源 |
面光源为LED 环形冷光源，轮廓光为 LED 远心平行冷光源,光源均程控控可调 |
|
其 它 技 术 参 数 |
|
|
测量软件 |
自主研发 |
|
仪器净重（kg） |
240 |
|
仪器外形尺寸（mm） |
900*644*1600 |
|
电脑 |
品牌电脑 |
|
电机 |
日本松下 |
|
选配件 |
Renishaw 简易测头(可测高度，平面度，及简单三维立体尺寸)、激 光位移传感器(可测高度，平面度)、自动变倍镜头、操作手柄等 |
|
工作电源 |
AC200～240V 50/60Hz,50W |
|
工作环境 |
温度20±2℃，湿度30％-80％，振动＜0.002g,低于15Hz,远离震源 |
