济南信标假人冲击持久试验台功能介绍

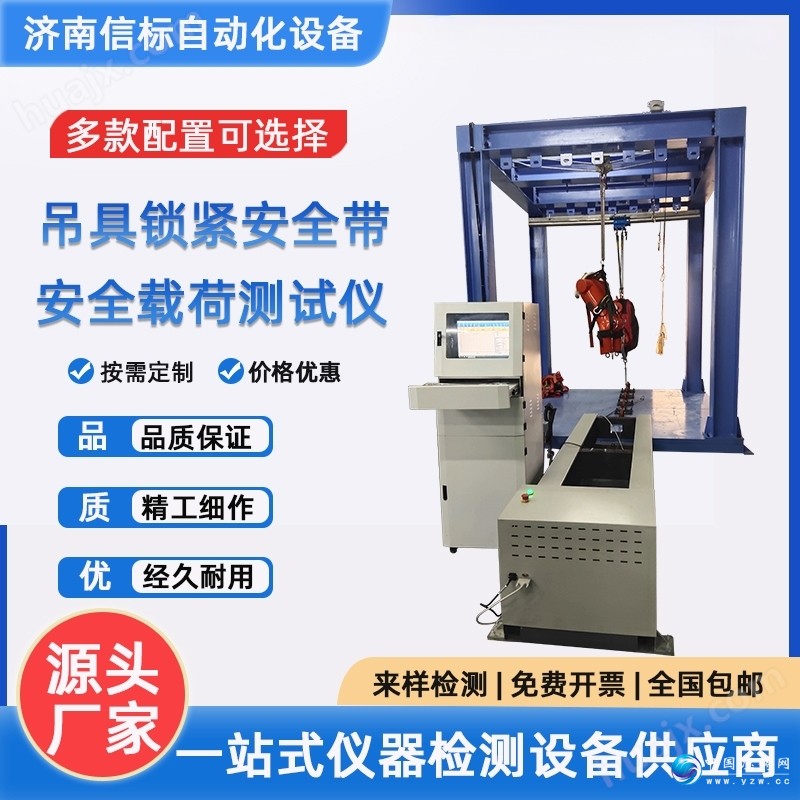

济南信标假人冲击持久试验台即WDW-50安全吊具力学性能测试系统

一、设备用途:

该力学测试系统适用于安全带，安全绳，挂具，吊索等的静态强度及断裂强度等综合力学测试，可以完成极限载荷，恒定载荷下的长时保载，可选配加载系统工装实现给定载荷下的低周疲劳，快速冲击等试验。

二、测量参数:

1、最 大试验力:50kN

2.试验力测量范围:0.4%--1 0 0 %。试验力示值精度:优于示值±1%试验力分辨力:1/500000

5.横梁位移测量精度:分辨率高于0.002mm

5.变形测量精度:±1%

试验速度范围:0.001--500mm/min,无级调速

8.速度控制精度:±1%(0.0002~50mm/min);±0.5%(50~3500mm/min)

9.恒力、恒变形、恒位移控制范围: 0.2%-1 0 0 %FS

10.恒力、恒变形、恒位移控制精度:

设定值<10%FS时,设定值的±1.0%以内设定值≥10%FS时,设定值的±0.1%以内

11.变形速率控制精度:速率<0.05%FS时为±2.0%设定值内

速率≥0.05%FS时为±0.5%设定值内

试验空间:3000*3000*3500拉伸行程:1000mm

加载方式:伺服电机加载13.下工作台:2000*2000

15，整机电源:单相,220V±10%,50Hz，功率:750W16，工作环境:室温-35℃,相对湿度不超过80%17.主机尺寸:3100x3100x3550mm(待定)18.重量:2100 kg

三、产品配置:

1、主机框架

全数字伺服电机及伺服驱动器;

3、高精度负荷传感器;50kn 顶部

一支

4、加载模块;

套

5、光电编码器(2500线,内置); 1支
