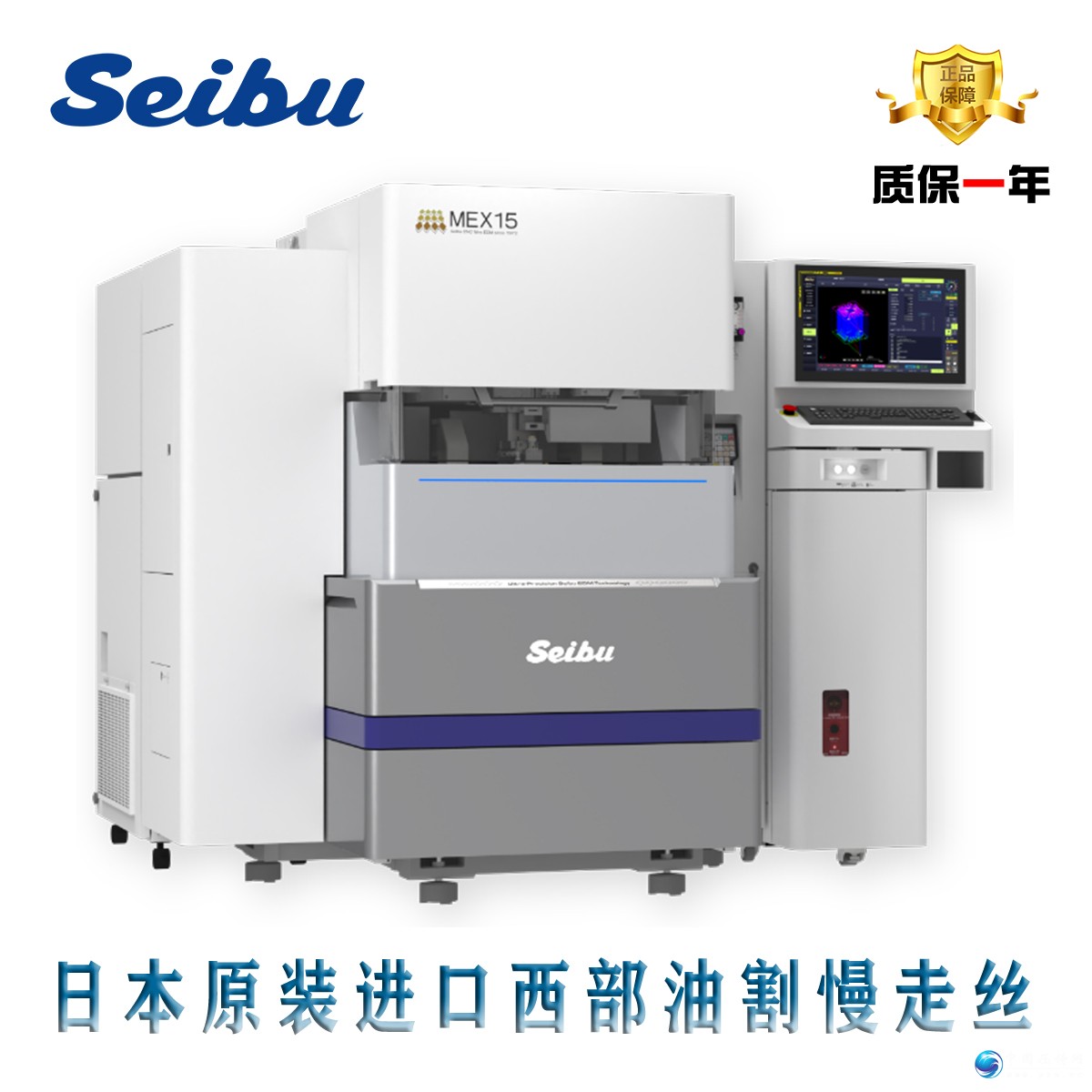

西部油割慢走丝M15EX参数
实现全行程真直度在0.1μm以下
采用将热位移控制在极限的高刚性门型结构实现非密封结构的虚拟交叉工件台®，实现XY轴的真直度均在0.1μm以下
实现轮廓形状精度±0.5μm
在导线架加工中实现轮廓形状精度±0.5μm
实现步距加工精度±0.5μm
实现100mm×150mm×8mm硬质合金模板的16个方孔的步距加工精度±0.5μm
实现真圆度0.4μm
在φ0.07超硬T=8mm 直径10mm的真圆加工中实现真圆度0.4μm
φ0.03的自动穿线实现高准确率
铜线径电极线φ0.03节拍时间3分钟以内的高准确率供给。也可以在断线点供给。

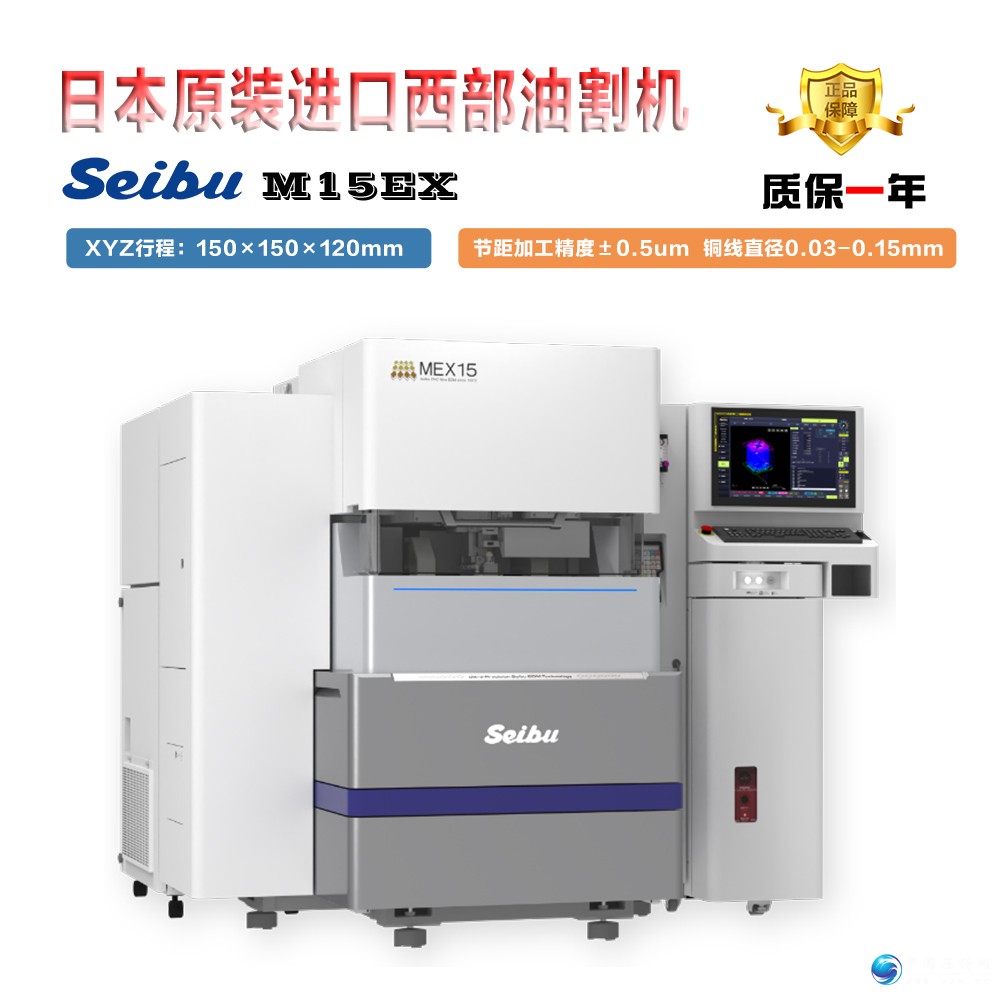

M15EX
|
工件的最 大尺寸W×D×H |
180×165×60 mm |
|
工件的最 大质量 |
12kg |
|
各轴移动量X×Y×Z |
150×150×120mm |
|
使用丝线电极直径 |
φ0.03～φ0.15mm |
|
U-V轴的移动量 U×V |
±20×±20mm |
|
最 大锥角 |
±10°/板厚60mm |
|
外形寸法 W×D×H |
1,730×1,735.5×1,855mm |
|
质量 |
3,250kg |
