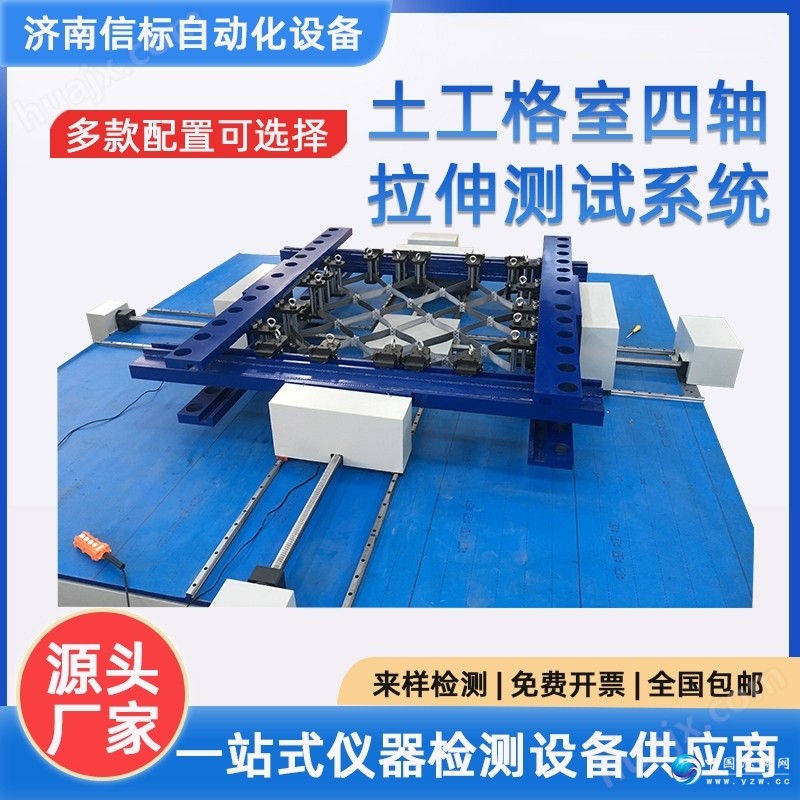

土工格室四轴拉伸测试系统济南信标自动化_供应

土工格室四轴拉伸测试系统 电气系统：

（1）采用交流伺服驱动器和交流伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。调速比可达1:100000。

（2）具有过载、过流、过压、位移上下限位和紧急停止等保护功能。

（3）电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。

控制系统：

我公司自主研发的土工格室四轴拉伸测试系统具有许多先进的特性和技术创新，主要体现在：

1、实现了试验力、试样变形、位移和试验进程的四种闭环控制；

2、数据采集系统由4路高精准24位A/D转换通道组成。最高分辨率达1/300000，全程不分档；

3、选用BB、AD、Xilinx等原装集成器件，全数字化设计；

4、土工格室四轴拉伸测试系统符合PCI总线标准，微机自动识别和安装，做到“即插即测”；

5、电子测量系统无电位器等模拟元件，保证互换性，方便维修更换

三、技术参数

1、整机指标

序号	检验项目	技术要求
1	最大试验机	100KN（双通道）
2	试验力分辨率	1/300000全程不分档
3	力值示值相对误差	1%-1 0 0 %量程范围内 ±0.5%
4	变形测量范围	0.2%～1 0 0 %FS
5	变形分辨率	1/300000全程不分档
6	变形示值误差	优于±0.5%
7	试验力零点相对误差	±0.1%
8	位移分辨率	0.025mm
9	力控速率调节范围	0.005～5%FS/s
10	力控速率控制精度	速率＜0.05%FS/s时，为设定值的±2%以内；速率≥0.05%FS/s时，为设定值的±1%以内；
11	变形速率调节范围	0.005～5%FS/s
12	变形速率控制精度	速率＜0.05%FS/s时，为设定值的±2%以内；速率≥0.05%FS/s时，为设定值的±1%以内
13	位移速率调节范围	0.001～500mm/min
14	位移速率控制精度	速率＜0.5mm/min时，为设定值的±1%以内；速率≥0.5mm/min时，为设定值的±0.5%以内
15	恒力、恒变形、恒位移控制范围	0.4%-----1 0 0 %FS
17	梁移动最大距离	1500mm（暂定）
18	有效试验跨度	25000mm（暂定）
19	横梁移动行程	1100mm
20	设备尺寸（长x高x宽）	3800x3800x800mm
21	电源电压（*须有可靠的接地*）	～220V±10% 50Hz
22	机器重量	约4500kg
