一、 主要技术参数

1.压力负荷：1000kN

2.加工试样厚度范围：0.1-3.0mm（根据板材厚度范围选择模具）；

模具规格：0.1-0.5mm、0.5-1.0mm、1.0-1.5mm、1.5-2.0mm、

2.0-2.5mm、2.5-3.0mm各一套

3.试样宽度：90-95mm

4.活塞直径：ф140mm

5.模具行程：100mm

6.进料方式：设备前方

7.外形尺寸（长X宽X高）：约720×890×1100mm

8.电源：380V  1.1KW

二、 设备特点

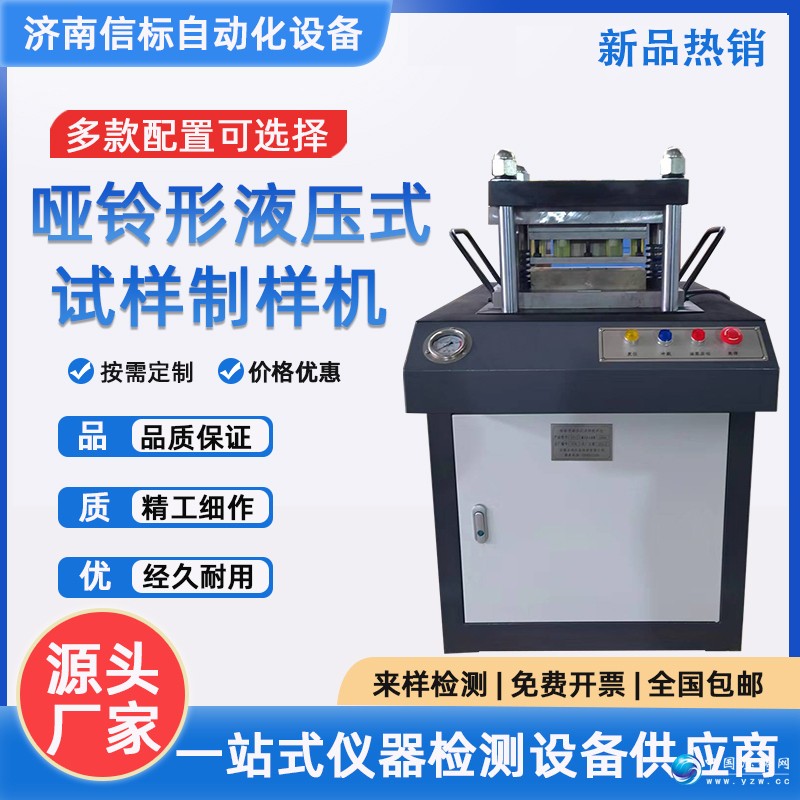

1、YZY-I为哑铃形液压式试样制样机。

2、YZY-I型哑铃形液压式试样制样机冲压的试片符合GB/T13448-2006、GB/T9753-2007 、GB/T4156-2007要求。设备能够根据模具将试样一次压制成型自动停止，试样表面平整无划痕，周边无毛刺；

3、试样模具有足够好的强韧性，压制过程中能承受1000KN的压力而不损坏，模具采用优质合金材料，不易磨损，使用寿命高；

4、开放的H型设计，可以方便放置试样，对板材宽度尺寸没有限制，能满足各种形状样品要求。试样模具能方便更换，随机附带模具一套；

5、YZY-I型哑铃形液压式试样制样机能够由一人独立操作完成，操作过程一键完成，一次制样时间小于1分钟；

6、YZY-I型哑铃形液压式试样制样机设备所用所有备件都易于购买；

7、1）安全

操作安全保护：本机在设计上采用安全操作模式，确保操作人员的人身安全；

系统安全保护:液压系统设有安全阀进行压力保护,电器系统有安全限位保护,以防模具被损坏;

2）方便

送样——油泵启动——冲裁——试样落地——复位——手动取样

3）设备应可靠接地；
