进口瑞典一胜百ASP-23粉末高速钢
520.00/公斤
进口瑞典一胜百ASP-23粉末高速钢
更新时间:2025-05-27 17:46 免费会员
东莞迅发模具特钢有限公司
  • 描述相符

    5.0
  • 服务态度

    5.0
  • 发货速度

    5.0
  • 浏览量

    427
  • 产品详情
  • 规格参数
  • 联系方式

1.关于标价

由于原材料【板料/圆棒】规格众多,价格为大概每公斤的单价,图片为参考,具体价格以客户购买的尺寸来报价,可按公斤,可按吨,可按件,可按条,可按片,可按批量等购买......,详情请咨询客服。

2.关于材料

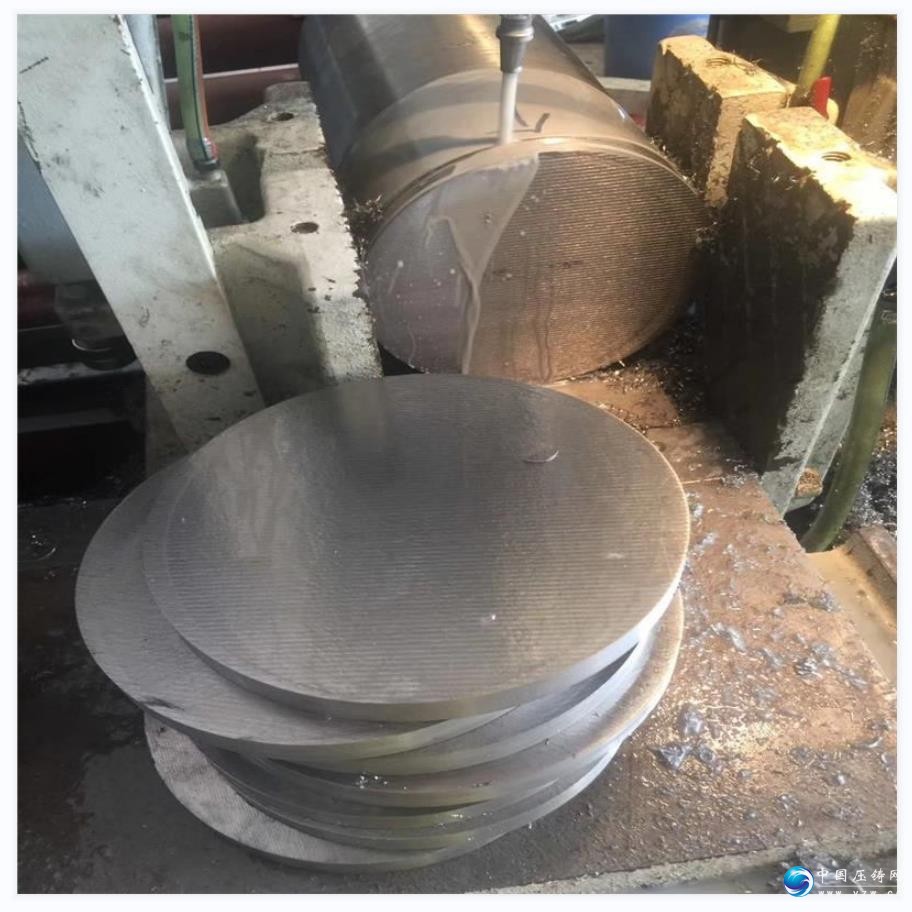

本公司部分材料可零切,可加工毛料,粗料,精料,光板,真空热处理,超深冷处理,氮化处理,开票,提供材质证明书,珠三角区域可送货上门!

外省区域可根据材料数量决定快递或物流等服务!

3.关于尺寸

全店材料尺寸锯切都可以按照客户要求的公差加工,光板可加工到宽2.2米*长6米,精板公差要求可严格到±0.02mm,珠三角地区量大可月结,外省区域可随时来我公司看厂考察。



本店一律为中通快递或安能物流发货,其它快递需说明,可快递代收货款,量大可月结! 另外订做的产品,一经售出,非材质问题,概不退换!介意者慎拍!



本店全部材料发货之前都会当着快递人员的面拍照后在发货作为证据,还有仓库有监控器保存,以免后续给双方带来麻烦!





 迅发特钢

东莞首家专业批发材料

主营 光亮材、圆钢、板料、

高速钢系列:

SKH-9 SKH-51 SKH-59 SKH-55 S500 S600 M35 M42 M2 M4 W6 W18

粉末高速钢系列:

ASP23 ASP30 ASP-60 V4E CPM-3V S30V M390 RWL34 S390 ASP2053

不锈钢系列:

SUS440C SUS630 SUS430 SUS420 310S 17-4PH ATS-34 154CM SUS304 310S

模具钢系列:

S136 FS136 S136H 718 718H P20H P20 NAK80 M310 M300 HPM38 HPM77

M238 PX88 PAK90 S-STAR VIKING 1.2311 1.2738  1.2316  1.2083 1.2510  1.2344

1.2379  1.2080  1.2436  1.2367  1.2436  1.2711  1.2714  1.3343  1.3243  8407 W302  DHA1  FDAC  H13  SKD61  DAC55  DH31-S  QRO-90  ASSAB88  DC53  SKD11  SLD  XW-42 D2 铬12钼钒  40CR  铬12   S-7  A2  DF-2  K110 K100

合金钢系列:

4140 4340 8620 38CRMOAL 20CRMNT 40CRNiMOA 42CRMO T10A 42CRM04 TC4 TC18 TA2

1.7225 SCR440 SCM440 GCR15 SUJ2 9CR18M A88 A18 C1100P C17200  TC21 GR5 TA1

铝合金系列:

7075 7071 6061 6063 5052 5083 5A06 2024 1050 1060 2017 2A12 5056 2011  6082等

硬质合金钨钢系列:

YG15 YG8 YG20 V30 V10 G5 RF20 KD20 CD650 ST6 KG20 XF1 H10F RM16 GU20 GU092等

其它材料系列:

油钢,弹簧钢,轴承钢,钛合金,铍铜,钨铜,透气钢,无磁钢,红铜,高温合金,镍合金,伐合金,膨胀合金等.….…

:产品规格范围: 2.2mm-380mm(特殊规格均可订货!)

板料可加工精料,光板,真空热处理+超深冷处理,

详细请咨询

瑞典一胜百VANADIS-23ASP-23/PM23粉末高速钢板棒



VANADIS 23化学成份%



C碳

| W钨

| Cr铬

| Mn锰

| Mo钼

| V 钒

 1.28

| 6.4

| 4.0

| 0.4

| 5.0

| 3.0



VANADIS 23概述

  瑞典ASSAB  Vanadis 23是铬钼钒粉末钢,属于瑞典标准!


 VANADIS 23出厂状态



  出厂状态:软性退火HB≥260


 VANADIS 23特性



Vanadis 23是一种W-Mo-V高合金粉末高速钢,其特性为:

·   高耐性(抗磨粒磨损)

·   高抗压强度

·   非常好的淬透性

·   韧性好

·   热处理的尺寸稳定性好

·   抗回火软化性好

 VANADIS 23用途

VANADIS 23特别适合于薄的被加工材的下料及成形,或模具失效是因为混合磨粒磨损及粘着磨损,或只是磨粒磨损,而且表面产生塑性变形的危险性也高,例如:
中碳钢或高碳钢的下料;
冲切已硬化钢板或冷轧钢带;
含有玻璃纤维的塑料模;
塑料成形机的零件如:螺杆,料筒,喷嘴,注射头,粉碎刀等等。

UDDEHOLM VANADIS 23的热处理
软性退火
在保护气氛下,加热至850℃-900℃,均温后,再以每小时10℃炉冷至700℃然后在放空冷。
消除应力
模具经过粗加工后,应加热至600℃-700℃,均温后,保温两个小时,缓慢冷却到500℃,再放空冷。
淬火处理
预热温度:450℃-500℃850℃-900℃
奥氏体化温度:根据下图所需硬度选择1050℃-1180℃
模具在淬火过程中,必须保护,以避免氧化及脱碳
*560℃经三次回火,每次保温一小时后的硬度。
下图为在真空炉,保护性气体炉,流动粒子炉中,均温后所建议的保温时间。
注意:保温时间=模具在加热到奥氏体化温度热透后所再需要的保温时间
下图为在盐浴炉中,经450℃850℃两阶段预热后,再淬火槽内,所需要的总保温时间。
淬火介质
在真空炉中,以高速及足够正压(2-5bar)的气体冷却在盐浴炉或流动粒子炉中,550℃等温(分级)淬火高速惰性气体
注意1:模具淬火,必须连续冷却至大约50℃,然后立即回火
注意2:当模具需要最 佳韧性时,请使用分级淬火或高压气体冷却
回火
用于冷作工模具用途,不论使用何种奥氏体化温度,均需以560℃回火,且回火三次,每次回火保温至少一小时,每次回火后必须冷却到室温,三次回火后的残余奥氏体量低于1%
尺寸改变
淬火后和回火后的尺寸改变
热处理:奥氏体化温度在1050℃-1130℃之间,然后在560℃回火三次,每次保温一小时。
试片大小:80x80x80毫米和100x100x25毫米
尺寸改变:长度,宽度及厚度增大+0.03%-0.13%
深冷处理
模具如需保持最稳定的尺寸,可依以下方法做深冷处理
淬火后必须立即冷至-70~80之间,保持1-3小时,然后在回火,深冷处理后,硬度将增加约1HRC。避免形状复杂模具采用,以免增加破裂危险。
抗高温回火软化性
硬度随在不同工作温度下的保持时间而改变
奥氏体化温度:1050℃-1130℃
回火温度:560℃回火三次,每次保温一小时
红硬性
奥氏体化温度:1180℃
回火温度:560℃回火三次,每次保温小时



交谈

店铺

评论

立即购买
