产品名称：	气动高真空蝶阀	产品型号：	GIQ
公称通径：	DN40～DN1200	阀座密封：	氟橡胶、丁晴橡胶、金属座
公称压力：	2x105～1.3×10-5Pa	连接方式：	对夹式
适用温度：	-30ºC～+150ºC	驱动方式：	手动、电动、气动
阀体材质：	铸钢、不锈钢、316、316L	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	空气	生产厂家：	浦首阀门

产品说明

GIQ气动高真空蝶阀以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动，从而达到接通或切断真空管路中气流的目的。是目前一种新型的气动执行器控制的气动真空蝶阀，分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。用于接通或切断真空管路中的气流。阀体的阀板采用夹紧结构，把阀板的密封圈夹紧，起到更好的密封作用。除了能用在真空状态下，也能用在低压状态下使用。

技术性能

适用范围(Pa)	2x105～1.3x10-5
阀门漏率(Pa.L/S)	≤1.3x10-6
介质温度（℃）	-25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶)
气源压力（MPa）	0.4～0.6
法兰标准	GB/T6070
安装位置	任意
电源电压	标准出厂：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信号反馈	标准出厂：阀位指示器 特殊指定：微动开关；智能型4～20mA DC
气缸可选	标准出厂：双作用式 特殊指定：单作用式（有弹簧返回） 可选常开或常闭

主要零件材料

阀体、阀盖、阀杆：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶

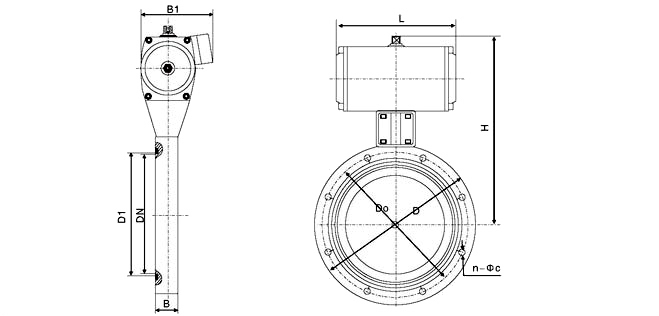

外形结构图

主要外形尺寸

型号	DN	D	Do	D1	B	H	B1	L	n-φc
GIQ-40	40	85	70	44	22	162	90	104	4-φ7
GIQ-50	50	110	90	55	22	175	90	104	4-φ7
GIQ-65	65	125	105	70	26	198	102	140	4-φ9
GIQ-80	80	145	125	85	30	208	102	140	4-φ9
GIQ-100	100	170	145	105	30	220	102	140	4-φ12
GIQ-150	150	220	195	156	35	272	115	164	8-φ12
GIQ-200	200	275	250	208	40	330	205	190	8-φ12
GIQ-250	250	330	300	258	45	335	205	190	8-φ14
GIQ-300	300	380	350	308	55	426	152	247	8-φ14
GIQ-400	400	500	465	410	60	520	180	308	8-φ18
GIQ-500	500	600	565	510	80	643	220	378	12-φ18
GIQ-600	600	710	670	610	100	760	270	524	12-φ21
GIQ-800	800	920	815	815	130	962	320	648	20-φ21
GIQ-1200	1200	1440	1280	1280	150	1360	385	1480	36-φ19

声明：【GIQ气动高真空蝶阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的GIQ气动高真空蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
