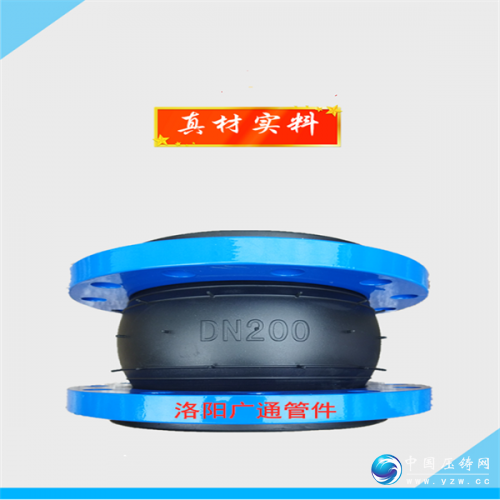

洛阳广通管件设备有限公司单球突面XTQ1RF可曲挠橡胶接头尺寸数据工作压力MPa( kgf/cm2) 1.0（10） 1.6（16）
爆破压力MPa( kgf/cm2) 2.0（20） 3.0（30）
真空度KPa(mm/Hg) 40（300） 53.3（400）
适用温度℃ -15～115特殊可达-30～250
适用介质 空气、压缩空气、水、海水、热水、油、酸、碱等化学物质
单球突面XTQ1RF可曲挠橡胶接头尺寸数据主要数据
公称通径 DN 长度L
mm 螺栓数
n 螺栓孔直径
mm 螺栓孔中心
圆直径mm 轴向位移mm 横向位移
mm 偏转角度
(α1+α2)
mm 英寸 伸长 压缩
50 2 165 4 17.5 125 30 50 45 35°
65 2.5 175 4 17.5 145 30 50 45 35°
80 3 175 8 17.5 160 35 50 45 35°
100 4 225 8 17.5 180 35 50 40 35°
125 5 230 8 17.5 210 35 50 40 35°
150 6 230 8 22 240 35 50 40 35°
200 8 325 8 22 295 35 50 40 35°
250 10 325 12 22 350 35 60 35 30°
300 12 325 12 22 400 35 60 35 30°
广通单球突面XTQ1RF可曲挠橡胶接头多工作压力MPa( kgf/cm2) 1.0（10） 1.6（16）
爆破压力MPa( kgf/cm2) 2.0（20） 3.0（30）
真空度KPa(mm/Hg) 40（300） 53.3（400）
适用温度℃ -15～115特殊可达-30～250
适用介质 空气、压缩空气、水、海水、热水、油、酸、碱等化学物质
主要数据
公称通径 DN 长度L
mm 螺栓数
n 螺栓孔直径
mm 螺栓孔中心
圆直径mm 轴向位移mm 横向位移
mm 偏转角度
(α1+α2)
mm 英寸 伸长 压缩
50 2 165 4 17.5 125 30 50 45 35°
65 2.5 175 4 17.5 145 30 50 45 35°
80 3 175 8 17.5 160 35 50 45 35°
100 4 225 8 17.5 180 35 50 40 35°
125 5 230 8 17.5 210 35 50 40 35°
150 6 230 8 22 240 35 50 40 35°
200 8 325 8 22 295 35 50 40 35°
250 10 325 12 22 350 35 60 35 30°
300 12 325 12 22 400 35 60 35 30°
