订货号：GR-50至1000



设备用途：



      本设备主要供低溶点的有色金属及合金如铝、锌、锡、镉及巴氏合金等溶化或熔炼用，也可作为矿物冶金烧

      结及小批量实验室作化学物理分析用。



      对产品质量有要求的厂家还可配合铝液精炼除气机一起使用，去除铝液中杂质及氢，产品质量更佳。



      可与鞋模铸造台、石膏烧结炉、陶模烧结炉组成鞋模铸造成套设备。



结构形式：该系列设备是由加热炉体、坩埚、加热元件、电控柜、电器自动控温系统、炉盖升降机构等组成。

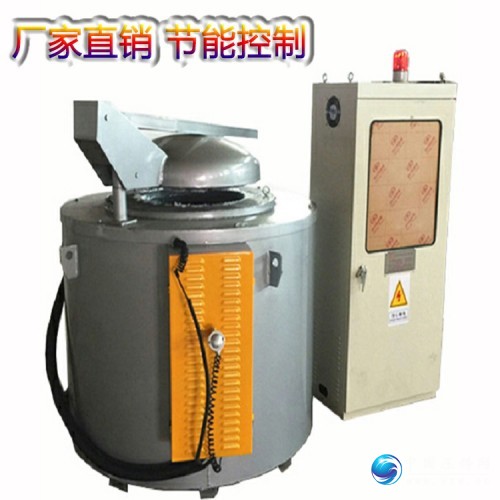

一、设备名称：坩埚式铝合金熔化保温炉

      1.类型：坩埚式

      2.形状（可定制）：方形、圆形、椭圆形。

      3.能源：电能



二、设备简介



     1.构造：电炉由五大部件构成：炉壳、炉衬、电控系统、坩埚、电阻丝。

     2.原理：坩埚式铝合金熔化保温炉是通过电阻发热，对坩埚进行辐射式均匀加热后，再将铝锭或铝合金材料

                 放置在坩埚内进行加温溶解和保温的一种铝合金熔化设备。





三、设计要求



     1. 容量：50kg（可依客户需求定制）此小容量更适合用作实验之用，生产用100公斤以上的会更实用、产

                 量会更大。

     2. 熔化率：15kg/h（适合作实验用，若用作生产，产量太低）

     3. 工艺温度： 730℃-780℃。

     4.  与550-800T （500公斤熔炉适配）压铸机配合使用。







四、坩埚式电熔化保温炉结构

      1、炉体构造

         1）第 一层  炉外体外壳采用4mm钢板制成圆桶，底板由8mm厚钢板构成。

         2）第二层  200mm厚,耐1450℃高温陶瓷纤维保温棉。

         3）第三层  炉底采用轻质保温砖打底，炉墙采用轻质高铝砖砌成圆形炉膛，炉口用硬质高铝砖缩口。

         4）第四层  加热元件：耐温高电阻丝、电阻带（电阻丝更换更方便）。

         5）第五层  坩埚底座，垫上草纸或报纸、纸箱纸板什么的再放坩埚。



       补充：坩埚边沿上压上陶瓷纤维毡盖上坩埚盖板压紧（坩埚盖板为14mm钢板，中间切除，成O形）。

               工作中盖上保温炉盖（炉盖为一次冲压成型，手压升降，可360度旋转）：炉外层用6mm钢板,内层为60mm隔热陶瓷纤维毡折压填满。



      2、测温：加热元件测温（不锈钢热电偶，精度±1℃）：炉温测温热电偶（坩埚外），铝合金液测温热电偶

                  （坩埚内）。



      3、易损件：

           1）碳化硅石墨保护套（套在测温热电偶外防止铝合金熔炼添加济腐蚀）。

           2）碳化硅石墨坩埚（铝合金熔炼用容器：标配维苏威品牌）。



五、电器控制柜

      1）控制面板：A 电流表   B 电流控制器（旋钮手动型）  C 温控仪表    D 按钮开关

     2）空气开关

      3）可控硅组件

      4）熔断器

      5）中间继电器（正泰）

      6）三相计量电度表

      7）可控硅触发器

      8）互感器

      9）散热风扇

      10）散热模块

      11）断路器及其他电器元件组成



 六、技术要求

     1、采用等静压石墨坩埚，保用寿命为6个月，正常使用寿命在8-13个月。坩埚为单胆结构，首 次使用坩埚内壁可涂抹被覆剂（起到不粘铝液的作用）。

     2、整机出现问题，一年内免费维修（坩埚不在内，坩埚保用6个月）；

     3、电炉直接连接电就可直接使用，新炉首 次使用时需先通电烤炉，烤炉完成后再烤坩埚。

          （在特定高温烘烤坩埚的作用：

             第 一阶段低温烘烤坩埚是烤干坩埚的水分，

             第二阶段的高温烘烤是为了使坩埚表面的釉成在高温情况下改变物理性质，能更好的保护坩埚，提高坩埚的使用寿命）。若遇节假日停炉太久（特别是雨季受潮）再开工亦需重新烤炉。

      4、铝合金熔化炉电控系统配备报警系统，过压过流保护，漏电保护，漏液保护，当熔炉发生异常时，报警系统自动报警，并自动开启安全模式，炉子自动断电停止加热，确保生产安全。



七、熔铝炉规格

       我公司生产规格从50-1500KG熔铝炉均有！
