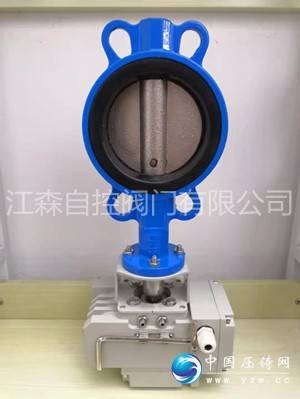

对夹式电动蝶阀，电动调节蝶阀

产品概述

目前，中线蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶，聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无摩擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。

主要事项

一、由于多层软硬叠式密封圈固定在阀板上，当阀板常开状态时介质对其密封面形成正面冲刷，金属片夹层中的软密封带受冲刷后，直接影响密封性能。

二、受结构条件的限制该结构不适应做通径DN200以下的阀门，原因是阀板整体结构太厚，流阻大。

三、因三偏心结构的原理，阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时，介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时，密封开始泄漏。

主要技术参数：

公称通径	DN（mm）	20-1600
公称压力	PN(MPa)	0.6	1.0
试验压力Ps（MPa）	强度试验	0.9	1.5
	密封试验	0.006	1.1
	气密封试验	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动

材质说明：

零件名称	材料
阀体	各种橡胶聚四氟
蝶板	灰铸铁球墨铸钢铸钢
密封圈	球墨铸钢铸钢合金钢不锈钢不锈钢及特殊材料
阀杆	2Cr13 不锈钢
填料	O型圈柔性石墨
